セットカラー　　２面カット・カット面取付穴タイプ　セパレート

セットカラー　　２面カット・カット面取付穴タイプ　セパレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
1,500円 ～ 3,860円
税込価格
1,650円 ～ 4,246円

２面カットにより、省スペース化対応しております。取付穴タイプは、センサブラケッ...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベルト駆動による搬送機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定14件の候補があります。

Loading...

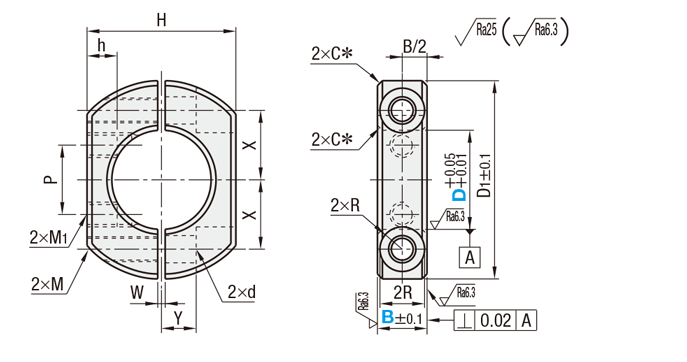

外形図・規格表



＊D10～D25：C0.5
D30：C1

セットカラー　　２面カット・カット面取付穴タイプ　セパレート　外形図
Type[ M ]材質[ S ]表面処理[ A ]付属品
六角穴付ボルト2本
SCPKNKS45C相当四三酸化鉄皮膜[ M ]SCM435相当
PSCPKNK無電解ニッケルメッキ[ M ]SUS304相当
SSCPKNKSUS304相当−


規格表

型式−B
SCPKNK15−10
型式B
選択		D1HM
(並目)		dRWXYhM1
(並目)		Y1P規格有無
SCPKNKPSCPKNKSSCPKNK
TypeD
セパレートカット面取付穴タイプ
SCPKNK
PSCPKNK
SSCPKNK		10103022M44.53.751.5956.4M4108●●●
12103022M44.53.751.51055.8M41010●●●
15103424M44.53.751.511.565.6M41212●●●
16103524M55.54.51.51264.8M51212●●−
20104030M55.54.51.51476M51414●●●
25155036M66.661.518106.7M51616●●●
30155541M66.661.520107.2M62020●●●
[ ! ]納入時にセットされている方向の組合せでご使用ください。
[ ! ]カット面取付穴タイプのD10〜16のM1有効ねじ深さは7mm（下穴貫通）、D20は9mm（下穴貫通）、その他についてはねじ貫通となっています。

型番リスト

表示件数:
  1. 1
型番
特性・用途
内径(mm)
幅(mm)
外径(mm)
材質
表面処理
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
耐食性・耐薬品
10
10
30
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

1,560円( 1,716円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
12
10
30
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

1,560円( 1,716円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
15
10
34
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
16
10
35
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
20
10
40
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

2,010円( 2,211円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
25
15
50
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

2,120円( 2,332円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
30
15
55
S45C相当
[表面処理あり] 無電解ニッケルメッキ
本体：S45C相当|六角穴付ボルト：SUS304相当
本体：無電解ニッケルメッキ
10

1個

2,240円( 2,464円 )

在庫品1日目

当日出荷可能

該当なし
10
10
30
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

該当なし
12
10
30
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

該当なし
15
10
34
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

1,810円( 1,991円 )

在庫品1日目

当日出荷可能

該当なし
16
10
35
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

1,810円( 1,991円 )

在庫品1日目

当日出荷可能

該当なし
20
10
40
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

該当なし
25
15
50
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

2,100円( 2,310円 )

在庫品1日目

当日出荷可能

該当なし
30
15
55
S45C相当
[表面処理あり] 四三酸化鉄皮膜
本体：S45C相当|六角穴付ボルト：SCM435相当
本体：四三酸化鉄皮膜
10

1個

2,180円( 2,398円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

２面カットにより、省スペース化対応しております。取付穴タイプは、センサブラケットを簡単に取付可能です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B
選択		￥基準単価
SCPKNKPSCPKNKSSCPKNK
TypeD
セパレートカット面取付穴タイプ
SCPKNK
PSCPKNK
SSCPKNK		10101,4301,4902,420
12101,4301,4902,420
15101,7201,8102,720
16101,7201,810－
20101,8101,9102,890
25152,0002,0203,380
30152,0802,1303,680
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～2930～4041～4950～99100～
値引率基準単価5%10%23%お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

セットカラー　　２面カット・カット面取付穴タイプ　セパレート:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
