３０度台形ねじ用ナット 丸フランジ・長穴タイプ・右ねじ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 3,580円 ～ 6,750円
- 税込価格
- 3,938円 ～ 7,425円
【特長】・長穴タイプは、装置組立時の位置の微調整が可能です。
(i)ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

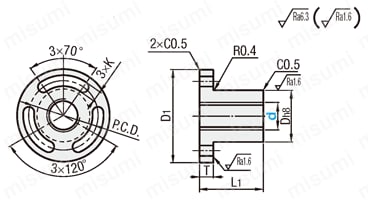

外形図・規格表
MTSQR（右ねじ）
[ M ]材質 C6782
| を超え | 以下 | 公差 |
| 3 | 6 | 0 －0.018 |
| 6 | 10 | 0 －0.022 |
| 10 | 18 | 0 －0.027 |
| 18 | 30 | 0 －0.033 |
| 30 | 50 | 0 －0.039 |
| 50 | 80 | 0 －0.046 |
| を超え | 以下 | 公差 |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
規格表
| 型式 |
| MTSQR32 |
| 型式 | ピッチ P | D | L1 | D1 | T | P.C.D. | K | 動的許容推力(kN) | 質量(g) | |
| 長穴タイプ MTSQR | 14 | 3 | 22 | 30 | 44 | 5 | 31 | 5.4 | 4.90 | 98 |
| 16 | 3 | 28 | 35 | 51 | 6 | 38 | 6.6 | 6.67 | 178 | |
| 20 | 4 | 32 | 40 | 56 | 6 | 42 | 6.6 | 9.81 | 236 | |
| 22 | 5 | 36 | 50 | 61 | 7 | 47 | 6.6 | 12.36 | 378 | |
| 25 | 5 | 36 | 50 | 61 | 7 | 47 | 6.6 | 14.22 | 318 | |
| 28 | 5 | 44 | 56 | 76 | 8 | 58 | 9 | 17.95 | 570 | |
| 32 | 6 | 44 | 56 | 76 | 8 | 58 | 9 | 21.08 | 520 | |
| 項目 | 内容 |
| 基準山形 | Tr規格（旧TM規格） |
| 公差及び許容限界寸法 | JIS B 0217-1,2 |
| ねじ精度（おねじ） | 7e |
| ナット精度（めねじ） | 7H |
| 単一ピッチ差 | ±0.02 |
| 累積ピッチ誤差 | ±0.15/300mm |
Tr規格には寸法許容差が規定されています。
H=1.866P H1=0.5P d2=d-0.5P
d1=d-P D=d D2=d2 D1=d1
おねじ d:外径 d1:谷径 d2:有効径
めねじ D:谷の径 D1:内径 D2:有効径
P:ピッチ H1:ひっかかりの高さ
[ ! ]本商品は一条ねじのためピッチP=リードとなります。
[ ! ]ご使用にあたっては、グリースを塗布してください。推奨グリース：リチウム石けん基グリース2号>>参考
（防錆油を拭き取ってから塗布してください。）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
関連部品
| 30度台形ねじ | 30度台形ねじナット用ブラケット | 30度台形ねじ用 サポートユニット 角型 | 30度台形ねじ用 サポートユニット 丸型 |
 |  |   |   |
型番リスト
- 表示件数:
| 型番 |
ねじの呼びd(φ) |
動的許容推力(N) |
ナット外径 D(φ) |
ナット長さ L1(またはL)(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
14
|
4900
|
22
|
30
| 1個 | 3,580円(
3,938円
) | 3日目 一部当日出荷可能 | |
16
|
6670
|
28
|
35
| 1個 | 4,070円(
4,477円
) | 3日目 一部当日出荷可能 | |
20
|
9810
|
32
|
40
| 1個 | 4,780円(
5,258円
) | 3日目 一部当日出荷可能 | |
22
|
12360
|
36
|
50
| 1個 | 5,130円(
5,643円
) | 3日目 一部当日出荷可能 | |
25
|
14220
|
36
|
50
| 1個 | 5,400円(
5,940円
) | 3日目 一部当日出荷可能 | |
28
|
17950
|
44
|
56
| 1個 | 6,420円(
7,062円
) | 3日目 一部当日出荷可能 | |
32
|
21080
|
44
|
56
| 1個 | 6,750円(
7,425円
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】・長穴タイプは、装置組立時の位置の微調整が可能です。
(i)ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
