３０度台形ねじ　片端２段タイプ

３０度台形ねじ　片端２段タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.8平均満足度4.8 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

【特長】・片持ちでも問題が無い場合に使用する３０度台形ねじです。

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 軸端追加工を選択される際は、下記の点にご注意ください。
    1.追加工の位置指定、段付き部分から2ｍｍ以上の間隔が必要です。
    2.複数の追加工を選択の場合、加工部の位置関係は2ｍｍ以上の間隔が必要です。
    詳細はカタログの軸端追加工概要をご確認ください。
  • ねじ山端部が鋭利になっておりますので、ご使用の際はご注意ください。
  • 洗浄品はこちらからご選定いただけます。
  • ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

左右ねじを用いたチャック機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定128件の候補があります。

Loading...

外形図・規格表

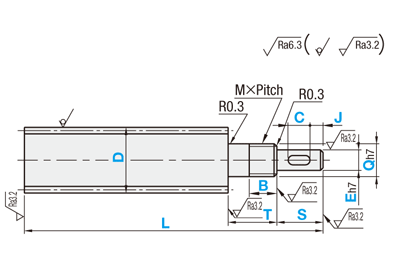

外形図

片端２段タイプ
右ねじ③

キー溝付右ねじ④
h7公差（Q）
を超え以下公差
36   0
－0.012
610   0
－0.015
1018   0
－0.018
1830   0
－0.021
3050   0
－0.025
JIS B 0401に準拠
指示無き寸法公差
を超え以下公差
0.53±0.1
36±0.1
630±0.2
30120±0.3
120400±0.5
4001000±0.8
10002000±1.2
JIS B 0405ｍ級
(中級)に準拠
[ ! ]キー溝加工詳細は、追加工欄の「キー溝加工」にある軸キー溝の寸法に準拠します。

 [ M ]材質[ S ]表面処理
片端2段タイプ
③④
右ねじキー溝付右ねじ
MTSRC

MTSRD

S45C−
MTSBRCMTSBRD四三酸化鉄皮膜
RMTSRCRMTSRD低温黒色クロムメッキ
MTSTRC−SUS303−
・焼入れ処理はされていません。
・台形ねじの技術計算（選定）は>>こちら
台形ねじ精度
項目内容
基準山形Tr規格（旧TM規格）
公差及び許容限界寸法JIS B 0217-1,2
ねじ精度（おねじ）7e
ナット精度（めねじ）7H
単一ピッチ差±0.02
累積ピッチ誤差±0.15/300mm
Tr規格は、旧JISのTM規格(廃止)と同じ基準寸法です。
Tr規格には寸法許容差が規定されています。
30度台形ねじ仕様は、下表を参照ください。
基準山形寸法

H=1.866P H1=0.5P d2=d-0.5P
d1=d-P D=d D2=d2 D1=d1
おねじ　 d:外径　　 d1:谷径　d2:有効径
めねじ　 D:谷の径　D1:内径　D2:有効径
P:ピッチ　 H1:ひっかかりの高さ

規格表

型式−L−T−Q−S−E−C−J−B
MTSRC16
MTSRD16		−
−		456
456		−
−		T20
T20		−
−		Q12
Q12		−
−		S10
S10		−
−		E9
E8
−
C5
−
J0
−
B10
■右ねじ
型式指定1mm単位Q選択EDピッチ
TypeDLT・S指定1mm単位P
③片端2段タイプ
MTSRC
MTSBRC
RMTSRC
（D≦32）
MTSTRC
（ステンレス）		1280〜1000軸径に応じて選択可能な長さが異なります。

Q,E≦9の場合
2≦S≦Q(E)×5
2≦T≦Q×5

Q,E≧10の場合
2≦S≦Q(E)×7
2≦T≦Q×7		 789  Q/2≦E≦Q−1122
14 8910   143
16100〜120091012   163
18150〜120091012   184
2010121415  204
2210121415  225
251214151617 255
281415161720 285
32200〜1200141516172025326
36172025   366
40202530   406
5025303540  508
[ ! ]ポジション・インジケーターを併用の場合は、Q寸8～20が標準となります。>>こちら・830
[ ! ]ステンレス材のD寸22・36・40・50はありません。
■キー溝付右ねじ
型式指定1mm単位Q選択指定1mm単位M×PitchDピッチ
TypeDLT・SECJBP
④片端2段タイプ
MTSRD
MTSBRD
RMTSRD (D≦32)		1280〜1000軸径に応じて選択可能な長さが異なります。

Q,E≦9の場合
2≦S≦Q(E)×5
2≦T≦Q×5

Q,E≧10の場合
2≦S≦Q(E)×7
2≦T≦Q×7		789   E≧6
Q/2≦E≦Q−2		C≦60
S−C−J≧2		J≧2
又はJ＝0

[ ! ]J＝0の時キー溝R部はストレートになります。		[ ! ]片端2段
タイプのみ

Q≦20の場合
3≦B≦Q×3
B≦T－3

Q≦25の場合
5≦B≦Q×3
B≦T－5

おねじ加工なし
B＝0		[ ! ]Q＝M
M8×1.0
M10×1.0
M12×1.0
M14×1.0
M15×1.0
M17×1.0
M20×1.0
M25×1.5
M30×1.5
M35×1.5
M40×1.5
[ NG ]7,9,16は適用不可		122
148910   143
16100〜120091012   163
18150〜120091012   184
2010121415  204
2210121415  225
251214151617 255
281415161720 285
32200〜1200141516172025326
36172025   366
40202530   406
5025303540  508
[ ! ]ポジション・インジケーターを併用の場合は、Q寸8〜20が標準となります。>>こちら・830
[ ! ]推奨グリース：リチウム石けん基グリース2号>>参考　（防錆油を拭き取ってから塗布してください。）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
■30度台形ねじ仕様単位：mm
軸径ピッチねじ軸
有効径		ねじ軸
谷底径
（MIN）		ねじ軸
リード角		ねじ軸振れ公差（最大）
ねじ軸全長
～125126
～200		201
～315		316
～400		401
～500		501
～630		631
～800		801
～1000		1001
～1250		1251
～1600		1601
～2000
81.57.25(5.9)3°46′0.10.140.210.270.35ーーーーーー
1029(7.2)4°03′0.090.120.160.210.270.350.460.58
12211(9.2)3°19′
14312.5(10.1)4°22′0.090.110.130.160.20.250.320.42ーーー
16215(13.18)2°25′0.550.731
314.5(12.1)3°46′
18416(13.1)4°33′ー
20219(17.18)1°55′
418(15.1)4°03′
22519.5(16.1)4°40′ー0.090.110.130.160.190.230.30.380.50.69
25522.5(19)4°03′
28525.5(22)3°34′
32629(24.5)3°46′
36633(28.5)3°19′ー0.110.110.110.130.150.170.220.270.340.46
40637(32.5)2°57′
50846(40.4)3°10′

●振れ測定方法

追加工

型式−L−S−Q−C−J−(MC・MQ…etc.)
MTSRB16−456−S10−Q12−C5−J0−MC8

追加工の組み合わせイメージ及び型式例は（こちら）


・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations平面取追加工止め輪溝追加工二面幅追加工並目タップ穴追加工おねじ追加工四角取追加工キー溝追加工
３０度台形ねじ　片端段付タイプ:関連画像３０度台形ねじ　片端段付タイプ:関連画像３０度台形ねじ　片端段付タイプ:関連画像３０度台形ねじ　片端段付タイプ:関連画像ベアリングナット用
３０度台形ねじ　片端段付タイプ:関連画像		３０度台形ねじ　片端段付タイプ:関連画像３０度台形ねじ　片端段付タイプ:関連画像３０度台形ねじ　片端段付タイプ:関連画像
CodeFC(Q部) FE(E部)AE(E部)SC(Q部) SE(E部)MC(左端面) MQ(Q部)・ME(E部)BQ(Q部)ZQ(Q部) ZE(E部)KQ(Q部)　　　KE(E部)
Spec.

[ NG ]片端2段タイプにFCは適応不可


FC,FE,FW,FY＝
指定0.5mm単位

FC＝Q部に加工
FE＝E部に加工

[ ! ]Q、Eいずれか１ヶ所のみ適用


指定方法
FC5−FW10−FY1


[ ! ]FC(FE)＝0
又は
FC(FE)≧2

[ ! ]Q(E)≦25の場合
FY≦1.0

[ ! ]Q(E)≧26の場合
FY≦2.0

[ ! ]3≦FW≦20

[ NG ]片端段付タイプ(キー溝付含む)は適応不可


AE＝指定0.1mm単位
AE≦S＋T−m−n
m,n値は下部表参照
(mは公差を含めて計算)
指定方法 AE13.3
AE＝E部に加工
Ee許容差m＋0.14

0

n 加工
限度
74＋0.075

0

0.7n≧1.2
85
960.9
109.6

0

−0.09		1.15n≧1.5
1211.5

0

−0.11
1413.4
1514.3
1615.2
1716.2
2019

0

−0.21		1.35
2523.9
3028.61.65
3533
4038

0

−0.25		1.9n≧2
[ ! ]止め輪は付属しません。
>>こちら

[ NG ]片端2段タイプに
SCは適応不可


SC,SE,SW,SY＝
指定1mm単位
SC＝Q部に加工
SE＝E部に加工

[ ! ]Q、Eいずれか
１ヶ所のみ適用


指定方法
SC3−SW10−SY7

[ ! ]SC(SE)＝0
又は
SC(SE)≧2

[ ! ]Q,E＜15の場合
SW≧E(Q)−2

[ ! ]15≦Q,E≦25の場合
SW≧E(Q)−3

[ ! ]30≦Q,Eの場合
SW≧E(Q)−5

[ ! ]3≦SY≦20		[ NG ]E＝3・4適用不可
[ NG ]キー溝付右ねじはE≦8適用不可

MC＝左端面に加工
MQ＝Q部に加工
ME＝E部に加工

指定方法 MQ24
D・Q・EMC・MQ・ME(選択範囲)
5・63
7・83・4
9・103・4・5
11・123・4・5・6
13〜153・4・5・6・8
16〜243・4・5・6・8・10
25〜303・4・5・6・8・10・12・16
31〜393・4・5・6・8・10・12・16・20
40・503・4・5・6・8・10・12・16・20・24・30
[ ! ]キー溝付右ねじ(MQ)は下記対応
Q・EMQ(選択範囲)
93
10・113・4
12・133〜5
14・153〜6
16〜183〜8
19・203〜10
21〜253〜12
26〜313〜16
32〜403〜20

[ ! ]他の追加工との組み合わせで軸端の肉厚が1mm未満となる指定は不可

３０度台形ねじ　片端２段タイプ:関連画像		[ NG ]Q＝7・9・16適用不可
[ ! ]BQ≦M×3
[ ! ]BQ≧Pitch×3
[ ! ]BQ≦S,T−Pitch×3

[ ! ]片端2段タイプのみ25≦Q≦40の場合Q≧E＋3


指定方法 BQ20
BQ＝Q部に加工
QM×Pitch(細目)
6
M6×0.75
8
M8×1.0
10
M10×1.0
12
M12×1.0
14
M14×1.0
15
M15×1.0
17
M17×1.0
20
M20×1.0
25
M25×1.5
30
M30×1.5
35
M35×1.5
40M40×1.5
ねじ公差域クラス：6g

[ NG ]片端2段タイプにZQは適応不可


W,A＝指定1mm単位
ZQ＝Q部に加工 ZE＝E部に加工

指定方法 ZQ15−W10−A10

[ ! ]同一軸上にタップ穴追加工のみ併用可
(加工条件：P.811参照)

[ ! ]5≦A≦20
[ ! ]S≧A＋2

[ ! ]ZQ＝Qで指定 ZE＝Eで指定

ZQ＝QW 1mm指定
6・75
86
97
108
129 10
14・1510 11 12
1611 12 13
1712 13 14
2014 15 16
2517〜20
3021〜24
3525〜28
4029〜30
ZE＝EW 1mm指定
6〜105〜8
11〜148〜10
15〜1910〜14
20〜2514〜20
26〜3019〜24
31〜3522〜28
36〜4026〜30
(E/2)√2≦W [ ! ]ZE＞W
EとWの関係により製作できない場合があります。
KQ,KE,C＝指定1mm単位
KQ＝Q部に加工
KE＝E部に加工

[ ! ]Q、Eいずれか
１ヶ所のみ適用



指定方法 KQ8−C10
C寸法はb₁以上で指定
[ ! ]C≦60
[ ! ]T−C−KQ≧2
[ ! ]KQ(KE)≧2

[ ! ]KQ,KE＝0のとき、
軸端側のキー溝R部は
ストレートになります。

３０度台形ねじ　片端段付タイプ:関連画像
適応する
軸径
Q・E		軸キー溝の寸法
b1t1r1
基準
寸法		許容差
(N9)		基準
寸法		許容差
6・72−0.004
−0.029		1.2＋0.1
0		0.08
〜0.16
8〜1031.8
11・124

0

−0.030		2.5
13〜17530.16
〜0.25
18〜2263.5
23〜308

0

−0.036		4＋0.2
0
31〜381050.25
〜0.40
39・4012

0

−0.043		5
[ ! ]キー材は付属しません。>>こちら
￥/1 Code200400400200200800400

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。
[ ! ]追加工詳細（P.811）はこちら。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください
３０度台形ねじ　片端段付タイプ:関連画像		注意点②
追加工同士の間隔は
2mm以上必要です。
３０度台形ねじ　片端段付タイプ:関連画像		注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　
３０度台形ねじ　片端段付タイプ:関連画像
上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。		注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）
３０度台形ねじ　片端段付タイプ:関連画像




追加工A、Bの位置が重なる部分
