ミスミ

ウレタンローラタップ付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1181

規格変更

評価 3.8平均満足度3.8 この商品のレビューをみる（8件）

通常価格(税別): 2,170円～ 7,110円

税込価格: 2,387円～ 7,821円

タップ付きタイプのウレタンライニングローラーです。タップを利用することで、...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

絶縁性 / 非磁性
種類：

ウレタン・ゴムローラ
取付方法：

止めねじ
ウレタンゴム加工：

ライニング
表面処理：

なし
ウレタン・ゴム材質：

ウレタン
ウレタン・ゴム色：

自然色
材質証明書：

対象外

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定1,120件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

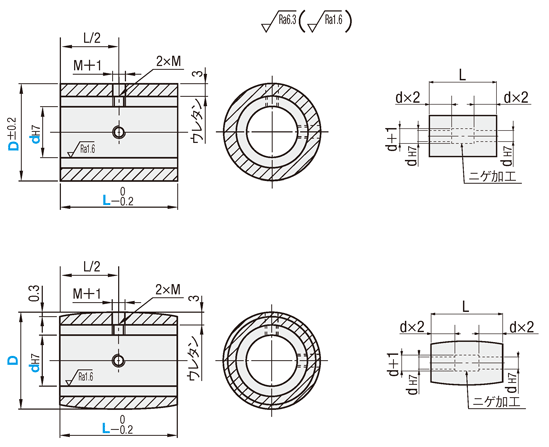

外形図・規格表

ストレートタイプ

クラウンタイプ

（ウレタンライニング）

[ ! ] L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ] L＞d×3のとき、d穴は両端方向からの加工になり下図形状になります。ニゲ加工がない場合もあります。

Type		[ M ]材質	[ S ]表面処理 (ライニング)	[ H ]硬度
ストレート	クラウン	芯材	[ S ]表面処理 (ライニング)	[ H ]硬度
ROUSN	ROCUSN	SUS304	ウレタン(自然色)	ショアA90
ROUAN	ROCUAN	アルミ合金		ショアA90
ROGSN	−	SUS304		ショアA70
ROGAN	−	アルミ合金		ショアA70
ROHSN	−	SUS304		ショアA50
ROHAN	−	アルミ合金		ショアA50

[ ! ] 芯材外周にウレタンを焼付しています。

規格表

型式	−	d	−	L
ROLAN30 ROUAN40	− −	8 10	− −	30 25

型式		d_H7 選択							L 選択							M
Type	D	d_H7 選択							L 選択							M
ストレートウレタン ROUSN ROUAN ROGSN ROGAN ROHSN ROHAN クラウンウレタン ROCUSN ROCUAN	20	8							15	20	25	30	40	50		M3
	25	8	10	12					15	20	25	30	40	50		M3
	30	8	10	12	15				15	20	25	30	40	50		M3
	35		10	12	15	20				20	25	30	40	50		M4
	40		10	12	15	20				20	25	30	40	50		M4
	50			12	15	20	25				25	30	40	50	100	M5
	60			12	15	20	25	30				30	40	50	100	M5
	80				15	20	25	30					40	50	100	M5

[ ! ] ウレタンは時間経過とともに変色する場合がありますが、特性等に影響はありません。

追加工

型式	−	d	−	L	−	(UDC)
ROUSN50	−	12	−	50	−	UDC

Alterations	Code	Spec.	￥/1Code
制電性ウレタンに変更 (ウレタン色：グレー)	UDC	ウレタンショアA90を制電性ウレタンに変更します。指定方法 UDC 体積固有抵抗率　2.1×10⁸Ω・cm 表面抵抗率　　　4.0×10⁹Ω (温度30℃/湿度60％)	400

型番リスト

表示件数:

型番	ローラ形状	芯材材質	長さ(mm)	外径(mm)	内径(mm)	ウレタン・ゴム硬度	長さ　L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ROCUAN20-8-15	クラウン	[アルミニウム] アルミ合金	～50	20	8	90	15	10	1個	2,740円( 3,014円 )	3日目
ROCUAN20-8-20	クラウン	[アルミニウム] アルミ合金	～50	20	8	90	20	10	1個	2,740円( 3,014円 )	3日目
ROCUAN20-8-25	クラウン	[アルミニウム] アルミ合金	～50	20	8	90	25	10	1個	2,740円( 3,014円 )	3日目
ROCUAN20-8-30	クラウン	[アルミニウム] アルミ合金	～50	20	8	90	30	10	1個	2,790円( 3,069円 )	3日目
ROCUAN20-8-40	クラウン	[アルミニウム] アルミ合金	～50	20	8	90	40	10	1個	2,790円( 3,069円 )	3日目
ROCUAN20-8-50	クラウン	[アルミニウム] アルミ合金	～50	20	8	90	50	10	1個	2,790円( 3,069円 )	3日目
ROCUAN25-8-15	クラウン	[アルミニウム] アルミ合金	～50	25	8	90	15	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-8-20	クラウン	[アルミニウム] アルミ合金	～50	25	8	90	20	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-8-25	クラウン	[アルミニウム] アルミ合金	～50	25	8	90	25	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-8-30	クラウン	[アルミニウム] アルミ合金	～50	25	8	90	30	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-8-40	クラウン	[アルミニウム] アルミ合金	～50	25	8	90	40	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-8-50	クラウン	[アルミニウム] アルミ合金	～50	25	8	90	50	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-10-15	クラウン	[アルミニウム] アルミ合金	～50	25	10	90	15	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-10-20	クラウン	[アルミニウム] アルミ合金	～50	25	10	90	20	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-10-25	クラウン	[アルミニウム] アルミ合金	～50	25	10	90	25	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-10-30	クラウン	[アルミニウム] アルミ合金	～50	25	10	90	30	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-10-40	クラウン	[アルミニウム] アルミ合金	～50	25	10	90	40	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-10-50	クラウン	[アルミニウム] アルミ合金	～50	25	10	90	50	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-12-15	クラウン	[アルミニウム] アルミ合金	～50	25	12	90	15	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-12-20	クラウン	[アルミニウム] アルミ合金	～50	25	12	90	20	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-12-25	クラウン	[アルミニウム] アルミ合金	～50	25	12	90	25	10	1個	2,820円( 3,102円 )	3日目
ROCUAN25-12-30	クラウン	[アルミニウム] アルミ合金	～50	25	12	90	30	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-12-40	クラウン	[アルミニウム] アルミ合金	～50	25	12	90	40	10	1個	2,910円( 3,201円 )	3日目
ROCUAN25-12-50	クラウン	[アルミニウム] アルミ合金	～50	25	12	90	50	10	1個	2,910円( 3,201円 )	3日目
ROCUAN30-8-15	クラウン	[アルミニウム] アルミ合金	～50	30	8	90	15	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-8-20	クラウン	[アルミニウム] アルミ合金	～50	30	8	90	20	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-8-25	クラウン	[アルミニウム] アルミ合金	～50	30	8	90	25	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-8-30	クラウン	[アルミニウム] アルミ合金	～50	30	8	90	30	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-8-40	クラウン	[アルミニウム] アルミ合金	～50	30	8	90	40	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-8-50	クラウン	[アルミニウム] アルミ合金	～50	30	8	90	50	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-10-15	クラウン	[アルミニウム] アルミ合金	～50	30	10	90	15	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-10-20	クラウン	[アルミニウム] アルミ合金	～50	30	10	90	20	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-10-25	クラウン	[アルミニウム] アルミ合金	～50	30	10	90	25	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-10-30	クラウン	[アルミニウム] アルミ合金	～50	30	10	90	30	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-10-40	クラウン	[アルミニウム] アルミ合金	～50	30	10	90	40	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-10-50	クラウン	[アルミニウム] アルミ合金	～50	30	10	90	50	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-12-15	クラウン	[アルミニウム] アルミ合金	～50	30	12	90	15	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-12-20	クラウン	[アルミニウム] アルミ合金	～50	30	12	90	20	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-12-25	クラウン	[アルミニウム] アルミ合金	～50	30	12	90	25	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-12-30	クラウン	[アルミニウム] アルミ合金	～50	30	12	90	30	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-12-40	クラウン	[アルミニウム] アルミ合金	～50	30	12	90	40	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-12-50	クラウン	[アルミニウム] アルミ合金	～50	30	12	90	50	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-15-15	クラウン	[アルミニウム] アルミ合金	～50	30	15	90	15	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-15-20	クラウン	[アルミニウム] アルミ合金	～50	30	15	90	20	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-15-25	クラウン	[アルミニウム] アルミ合金	～50	30	15	90	25	10	1個	2,930円( 3,223円 )	3日目
ROCUAN30-15-30	クラウン	[アルミニウム] アルミ合金	～50	30	15	90	30	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-15-40	クラウン	[アルミニウム] アルミ合金	～50	30	15	90	40	10	1個	3,010円( 3,311円 )	3日目
ROCUAN30-15-50	クラウン	[アルミニウム] アルミ合金	～50	30	15	90	50	10	1個	3,010円( 3,311円 )	3日目
ROCUAN35-10-20	クラウン	[アルミニウム] アルミ合金	～50	35	10	90	20	10	1個	3,010円( 3,311円 )	3日目
ROCUAN35-10-25	クラウン	[アルミニウム] アルミ合金	～50	35	10	90	25	10	1個	3,010円( 3,311円 )	3日目
ROCUAN35-10-30	クラウン	[アルミニウム] アルミ合金	～50	35	10	90	30	10	1個	3,150円( 3,465円 )	3日目
ROCUAN35-10-40	クラウン	[アルミニウム] アルミ合金	～50	35	10	90	40	10	1個	3,150円( 3,465円 )	3日目
ROCUAN35-10-50	クラウン	[アルミニウム] アルミ合金	～50	35	10	90	50	10	1個	3,150円( 3,465円 )	3日目
ROCUAN35-12-20	クラウン	[アルミニウム] アルミ合金	～50	35	12	90	20	10	1個	3,010円( 3,311円 )	3日目
ROCUAN35-12-25	クラウン	[アルミニウム] アルミ合金	～50	35	12	90	25	10	1個	3,010円( 3,311円 )	3日目
ROCUAN35-12-30	クラウン	[アルミニウム] アルミ合金	～50	35	12	90	30	10	1個	3,150円( 3,465円 )	3日目
ROCUAN35-12-40	クラウン	[アルミニウム] アルミ合金	～50	35	12	90	40	10	1個	3,150円( 3,465円 )	3日目
ROCUAN35-12-50	クラウン	[アルミニウム] アルミ合金	～50	35	12	90	50	10	1個	3,150円( 3,465円 )	3日目
ROCUAN35-15-20	クラウン	[アルミニウム] アルミ合金	～50	35	15	90	20	10	1個	3,010円( 3,311円 )	3日目
ROCUAN35-15-25	クラウン	[アルミニウム] アルミ合金	～50	35	15	90	25	10	1個	3,010円( 3,311円 )	3日目

基本情報

タップ付きタイプのウレタンライニングローラーです。タップを利用することで、軸への取り付けが容易に出来ます。
形状はストレートまたはクラウンタイプの2種類がございます。芯金の材質はステンレス(SUS304)、アルミ(アルミ合金)からご選択頂けます。
ウレタン(自然色)の硬度ショアはA50、A70、A90でご指定が可能です。
A90はエーテル系ウレタン、A50・A70はエステル系ウレタンです。また（UDC）ではウレタンを制電性ウレタンに変更可能です。
ご指定可能な寸法範囲については規格表をご参照ください。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	L	￥基準単価
		ストレート				クラウン
		ウレタン				ウレタン
		ROUSN	ROUAN	ROGSN	ROGAN	ROCUSN	ROCUAN
		ROUSN	ROUAN	ROHSN	ROHAN	ROCUSN	ROCUAN
20	15〜25	2,280	2,170	2,480	2,370	2,890	2,740
20	30〜50	2,350	2,230	2,560	2,440	2,960	2,790
25	15〜25	2,400	2,250	2,630	2,450	3,060	2,820
25	30〜50	2,530	2,320	2,750	2,530	3,170	2,910
30	15〜25	2,510	2,320	2,730	2,530	3,180	2,930
30	30〜50	2,680	2,400	2,920	2,630	3,360	3,010
35	20〜25	2,640	2,380	2,900	2,610	3,370	3,010
35	30〜50	2,860	2,510	3,120	2,730	3,580	3,150
40	20〜25	2,910	2,550	3,190	2,800	3,720	3,240
40	30〜50	3,320	2,810	3,630	3,090	4,010	3,420
50	25	3,090	2,640	3,380	2,900	3,920	3,370
	30〜50	3,710	3,060	4,050	3,330	4,290	3,570
	100	4,520	3,540	4,960	3,860	5,210	4,170
60	30〜50	4,660	3,500	5,100	3,820	5,380	4,120
60	100	5,480	4,050	6,000	4,430	6,560	4,800
80	40〜50	4,800	3,730	5,270	4,100	5,550	4,230
80	100	5,960	4,230	6,530	4,640	7,110	5,010

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜50	51〜
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
