仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

溝付ウレタンローラ　ストレート

溝付ウレタンローラ　ストレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

ローラーの端部にライニングをした、溝付きのウレタンライニングローラーです。溝の...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定14件の候補があります。

Loading...

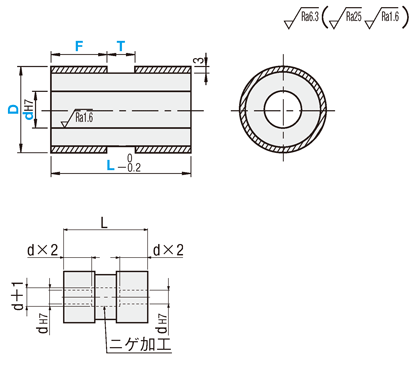

外形図・規格表

■ベアリング無
[ ! ] L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ] L＞d×3のとき、d穴は両端方向からの加工になり下図形状になります。ニゲ加工がない場合もあります。
Type[ M ]材質[ H ]硬度
ベアリング無芯材ライニングベアリング
ROUAMアルミ合金ウレタン(自然色)スチールショアA90
ROUSMSUS304
[ ! ]芯材外周にウレタンを焼付しています。
[ ! ]ウレタンは時間経過とともに変色する場合がありますが、特性等に影響はありません。

規格表

型式−d−L−F−T
ROUSM30
−
8
−
L30
−
F10
−
T5
■ベアリング無
型式dH7選択指定1mm単位
TypeDLFT
ROUAM
ROUSM		258101215〜500〜46
(F＋T≦L−2)
308101215
351012152020〜50
4010121520
501215202525〜1000〜96
(F＋T≦L−2)
60121520253030〜100
801520253040〜100

追加工

型式− d − L − F − T −(MC・DC)
ROUSM30−8−L30−F10−T5−MC
Alterationsタップ穴追加工溝深さ変更
CodeMCDC
Spec.2ヶ所90°にタップ穴
を追加工します。
DM (並目)
25・303
35・404
50・60・805

指定方法 MC
[ ! ]ベアリング無：D－2×DC≧d＋6
[ ! ]T≧4　[ ! ]DC≦15
溝の深さを1mm単位で変更します。
指定方法 DC5
[ ! ]ベアリング無のみ適用
￥/1Code200600

型番リスト

表示件数:
  1. 1
型番
芯材 材質
長さ(mm)
外径(mm)
内径(mm)
長さ　L(mm)
F(mm)
T(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[アルミニウム] アルミ合金
～50
25
8 ～ 12
15 ～ 50
0 ～ 46
0 ～ 46
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[アルミニウム] アルミ合金
～50
30
8 ～ 15
15 ～ 50
0 ～ 46
0 ～ 46
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[アルミニウム] アルミ合金
～50
35
10 ～ 20
20 ～ 50
0 ～ 46
0 ～ 46
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[アルミニウム] アルミ合金
～50
40
10 ～ 20
20 ～ 50
0 ～ 46
0 ～ 46
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[アルミニウム] アルミ合金
～50 / 50.1～100
50
12 ～ 25
25 ～ 100
0 ～ 96
0 ～ 96
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[アルミニウム] アルミ合金
～50 / 50.1～100
60
12 ～ 30
30 ～ 100
0 ～ 96
0 ～ 96
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[アルミニウム] アルミ合金
～50 / 50.1～100
80
15 ～ 30
40 ～ 100
0 ～ 96
0 ～ 96
芯材：アルミ合金|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50
25
8 ～ 12
15 ～ 50
0 ～ 46
0 ～ 46
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50
30
8 ～ 15
15 ～ 50
0 ～ 46
0 ～ 46
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50
35
10 ～ 20
20 ～ 50
0 ～ 46
0 ～ 46
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50
40
10 ～ 20
20 ～ 50
0 ～ 46
0 ～ 46
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50 / 50.1～100
50
12 ～ 25
25 ～ 100
0 ～ 96
0 ～ 96
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50 / 50.1～100
60
12 ～ 30
30 ～ 100
0 ～ 96
0 ～ 96
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

[ステンレス] SUS304
～50 / 50.1～100
80
15 ～ 30
40 ～ 100
0 ～ 96
0 ～ 96
芯材：SUS304|芯材外周：ウレタン
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

ローラーの端部にライニングをした、溝付きのウレタンライニングローラーです。溝の幅は1ｍｍ単位でご指定頂けます。
芯材の材質はアルミ(アルミ合金)またはステンレス（SUS304）からご指定可能です。
ライニング部分はウレタン(自然色)、硬度はショアA90です。
追加工(MC)で2箇所のタップ穴を追加できます。また、(DC)では芯金部分を切削することで、溝の深さを1ｍｍ単位で変更することが出来ます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
DL￥基準単価
ベアリング無
ROUAMROUSM
2515(20)〜253,3603,570
26〜503,6203,890
3015(20)〜253,4503,700
26〜503,7404,080
3520(25)〜253,7204,040
26〜503,9804,410
4020(25)〜253,9304,390
26〜504,3805,010
50254,1504,710
26〜504,9905,830
51〜1006,2607,530
6030〜505,1806,090
51〜1006,4807,610
8040〜505,7106,510
51〜1007,1308,570
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051〜
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
    ご注文締切
急ストークB3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
