フランジ付歯付アイドラー センターベアリングタイプ □ＧＴ・□ＹＵ
- 通常価格(税別)
- 2,470円 ～ 7,690円
- 税込価格
- 2,717円 ～ 8,459円
タイミングベルトのテンション調整や従動側プーリにご使用頂けます。【材質】
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 種類：
- 歯付アイドラー
-
- タイミングプーリ/アイドラー：
- アイドラー
-
- 材質証明書：
- 対象外
(i)ご注意
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

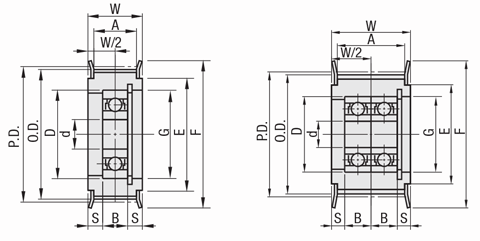

外形図・規格表
●センターベアリングタイプ
＜ベアリング1個の場合＞
＜ベアリング2個の場合＞
＊軸受精度JIS B1514 0級（圧入前）
[ ! ]ベアリングは圧入になります。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ S ]表面処理 | ||
| 本体 | フランジ | ベアリング | ||
| AGTF | 2000系 アルミ合金 | アルミ合金 | スチール | 白アルマイト |
| BGTF | S45C相当 | SPCC | 四三酸化鉄皮膜 | |
規格表
| 型式 | ||||
| Type | 歯数 | 対応ベルト | ||
| AGTF | 30 | GT5090 | ||
■2GT・3GT・5GT・8YU(センターベアリングタイプ)
| 型式 | 軸径 | P.D. | O.D. | F | E | A | W | S | ベアリング寸法 | 規格有無 | ||||||
| Type | 歯数 | 対応ベルト | d | No. | D | B | G | AGTF | BGTF | |||||||
| AGTF BGTF | 40 | GT2060 | 6 | 25.46 | 24.96 | 30 | 21 | 7.0 | 10.3 | 2.15 | 606ZZ×1 | 17 | 6 | 17 | ● | − |
| GT2090 | 6 | 25.46 | 24.96 | 30 | 21 | 10.0 | 13.3 | 3.65 | 606ZZ×1 | 17 | 6 | 17 | ● | − | ||
| 30 | GT3060 | 6 | 28.65 | 27.89 | 32 | 23 | 7.3 | 11.0 | 2.50 | 606ZZ×1 | 17 | 6 | 17 | ● | − | |
| GT3090 | 6 | 28.65 | 27.89 | 32 | 23 | 10.3 | 14.0 | 4.00 | 606ZZ×1 | 17 | 6 | 17 | ● | − | ||
| 20 | GT5090 | 8 | 31.83 | 30.69 | 35 | 24 | 10.3 | 14.0 | 4.00 | 698ZZ×1 | 19 | 6 | 19 | ● | ● | |
| GT5120 | 8 | 31.83 | 30.69 | 35 | 24 | 13.3 | 17.0 | 5.50 | 698ZZ×1 | 19 | 6 | 19 | ● | ● | ||
| 24 | GT5090 | 10 | 38.20 | 37.06 | 42 | 30 | 10.3 | 14.0 | 4.50 | 6800ZZ×1 | 19 | 5 | 20 | ● | ● | |
| GT5120 | 10 | 38.20 | 37.06 | 42 | 30 | 13.3 | 17.0 | 3.50 | 6800ZZ×2 | 19 | 5 | 20 | ● | ● | ||
| 28 | GT5090 | 10 | 44.56 | 43.42 | 48 | 36 | 10.3 | 14.0 | 4.50 | 6800ZZ×1 | 19 | 5 | 20 | ● | ● | |
| GT5120 | 10 | 44.56 | 43.42 | 48 | 36 | 13.3 | 17.0 | 6.00 | 6800ZZ×1 | 19 | 5 | 20 | ● | ● | ||
| 30 | GT5090 | 12 | 47.75 | 46.61 | 51 | 39 | 10.3 | 14.0 | 4.50 | 6801ZZ×1 | 21 | 5 | 22 | ● | ● | |
| GT5120 | 12 | 47.75 | 46.61 | 51 | 39 | 13.3 | 17.0 | 6.00 | 6801ZZ×1 | 21 | 5 | 22 | ● | ● | ||
| 20 | YU8150 | 20 | 50.93 | 49.56 | 62 | 40 | 16.7 | 23.0 | 8.00 | 6804ZZ×1 | 32 | 7 | 34 | ● | ● | |
| YU8200 | 20 | 50.93 | 49.56 | 62 | 40 | 21.7 | 28.0 | 7.00 | 6804ZZ×2 | 32 | 7 | 34 | ● | ● | ||
| 30 | YU8150 | 25 | 76.39 | 75.02 | 85 | 64 | 16.7 | 23.0 | 8.00 | 6805ZZ×1 | 37 | 7 | 38 | ● | ● | |
| YU8200 | 25 | 76.39 | 75.02 | 85 | 64 | 21.7 | 28.0 | 7.00 | 6805ZZ×2 | 37 | 7 | 38 | ● | ● | ||
| YU8250 | 25 | 76.39 | 75.02 | 85 | 64 | 26.7 | 33.0 | 9.50 | 6805ZZ×2 | 37 | 7 | 38 | ● | ● | ||
追加工
| 型式 | − | (FC・NFC・LFC・RFC) |
| AGTF30GT3060 | − | NFC |
| Alterations | フランジカット | フランジカシメなし | フランジカシメ片側のみ |
| Code | FC | NFC | LFC・RFC |
| Spec. | フランジをカットして低くします。 FC：0.5mm単位指定  [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F－2 指定方法 FC30 | フランジをカシメずに出荷いたします。 (フランジ付属)  | 止め輪側（RFC）又は止め輪反対側(LFC)の片側のみフランジをカシメて出荷いたします。 (フランジ1枚付属)  |
| ￥/1Code | 300 | 300 | 300 |
型番リスト
- 表示件数:
| 型番 |
ベルト種類 |
使用ベルト幅(mm) |
歯数(T) |
表面処理 |
材質 |
軸穴径 d(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8YU
|
15
|
20
|
白アルマイト
|
[アルミニウム] 2000系アルミ合金
|
20
| 10 | 1個 | 4,610円(
5,071円
) | 3日目 | |
8YU
|
20
|
20
|
白アルマイト
|
[アルミニウム] 2000系アルミ合金
|
20
| 10 | 1個 | 5,320円(
5,852円
) | 3日目 | |
8YU
|
15
|
30
|
白アルマイト
|
[アルミニウム] 2000系アルミ合金
|
-
| 10 | 1個 | 6,040円(
6,644円
) | 3日目 | |
8YU
|
20
|
30
|
白アルマイト
|
[アルミニウム] 2000系アルミ合金
|
-
| 10 | 1個 | 6,810円(
7,491円
) | 3日目 | |
8YU
|
25
|
30
|
白アルマイト
|
[アルミニウム] 2000系アルミ合金
|
-
| 10 | 1個 | 7,590円(
8,349円
) | 3日目 | |
8YU
|
15
|
20
|
四三酸化鉄皮膜
|
[スチール] S45C相当
|
20
| 10 | 1個 | 4,810円(
5,291円
) | 3日目 | |
8YU
|
20
|
20
|
四三酸化鉄皮膜
|
[スチール] S45C相当
|
20
| 10 | 1個 | 5,440円(
5,984円
) | 3日目 | |
8YU
|
15
|
30
|
四三酸化鉄皮膜
|
[スチール] S45C相当
|
-
| 10 | 1個 | 6,130円(
6,743円
) | 3日目 | |
8YU
|
20
|
30
|
四三酸化鉄皮膜
|
[スチール] S45C相当
|
-
| 10 | 1個 | 6,910円(
7,601円
) | 3日目 | |
8YU
|
25
|
30
|
四三酸化鉄皮膜
|
[スチール] S45C相当
|
-
| 10 | 1個 | 7,690円(
8,459円
) | 3日目 |
Loading...
詳細情報
基本情報
タイミングベルトのテンション調整や従動側プーリにご使用頂けます。
【材質】
<プーリ＞2000系アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
<ベアリング＞スチール
【表面処理】
白アルマイト、四三酸化鉄被膜
*材質・付属品は相当材に変更する場合があります。
【ベルト種類（幅寸法）】
GT2060（6mm）
GT2090（9mm）
GT3060（6mm）
GT3090（9mm）
GT5090（9mm）
GT5120（12mm）
YU8150（15mm）
YU8200（20mm）
YU8250（25mm）
【プーリ形状】
ボス無しセンターベアリング
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット
【関連商品】
＜プーリ＞
タイミングプーリ（2GT）、タイミングプーリ（3GT）、タイミングプーリ（5GT）、タイミングプーリ（8YU）
＜タイミングベルト＞
ハイトルクタイミングベルト（2GT）、ハイトルクタイミングベルト（3GT）、ハイトルクタイミングベルト（5GT）、ハイトルクタイミングベルト（8YU）
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
(i)ご注意
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| ■2GT・3GT・5GT・8YU(センターベアリングタイプ) |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 1〜9コ | |||
| Type | 歯数 | 対応ベルト | AGTF | BGTF |
| AGTF BGTF | 40 | GT2060 | 2,470 | － |
| GT2090 | 3,030 | － | ||
| 30 | GT3060 | 2,580 | － | |
| GT3090 | 2,890 | － | ||
| 20 | GT5090 | 2,560 | 2,610 | |
| GT5120 | 2,690 | 2,760 | ||
| 24 | GT5090 | 3,080 | 3,190 | |
| GT5120 | 3,420 | 3,500 | ||
| 28 | GT5090 | 3,300 | 3,340 | |
| GT5120 | 3,370 | 3,390 | ||
| 30 | GT5090 | 3,590 | 3,710 | |
| GT5120 | 4,070 | 4,160 | ||
| 20 | YU8150 | 4,610 | 4,810 | |
| YU8200 | 5,320 | 5,440 | ||
| 30 | YU8150 | 6,040 | 6,130 | |
| YU8200 | 6,810 | 6,910 | ||
| YU8250 | 7,590 | 7,690 | ||
納期
| 3 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
