フランジ付歯付アイドラー　センターベアリングタイプ　ＡＴ５・ＡＴ１０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-077-2021

規格変更

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,990円～ 10,270円

税込価格: 3,289円～ 11,297円

規格拡張のご案内硬質アルマイト、無電解ニッケルメッキの表面処理を追加しました。...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

歯付アイドラー
タイミングプーリ/アイドラー：

アイドラー
材質証明書：

対象外

(i)ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定36件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

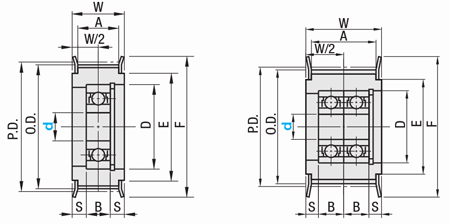

●センターベアリングタイプ
＜ベアリング1個の場合＞

＜ベアリング2個の場合＞

[ ! ]ベアリングは圧入になります。　＊軸受精度JIS B1514 0級
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	材質			表面処理
	本体	フランジ	ベアリング
AHTF	2000系アルミ合金	アルミ合金	スチ−ル	白アルマイト
KHTF				硬質アルマイト
NHTF				無電解ニッケルメッキ
SHTF	SUS304		ステンレス	-

規格表

◦センターベアリングタイプ

型式			−	d

Type	歯数	対応ベルト
AHTF	16	AT10150	−	12

[ ! ]センターベアリングタイプも軸径が選択可能になりました。
上記に伴い選定方法が変わり、型式に軸径（d）が追加されました。

■AT5タイプ（センターベアリングタイプ）

型式			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト									No.	D	B
AHTF KHTF NHTF SHTF	20	AT5100	8	31.83	30.60	36	24	11.6	16.5	5.25	698ZZ×1	19	6
		AT5150						16.6	21.5	4.75	698ZZ×2
	28	AT5100	10	44.56	43.35	48	35	11.6	16.5	3.75	6200ZZ×1	30	9
		AT5150						16.6	21.5	6.25
	30	AT5100	12	47.75	46.55	55	40	11.6	16.5	3.25	6201ZZ×1	32	10
		AT5150						16.6	21.5	5.75
	32	AT5100	12	50.93	49.70	55	40	11.6	16.5	3.25	6201ZZ×1	32	10
			15					11.6	16.5	3.75	6002ZZ×1	32	9
	36	AT5100	15	57.30	56.05	61	45	11.6	16.5	3.75	6002ZZ×1	32	9

■AT10タイプ（センターベアリングタイプ）

型式			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	S	No.	D	B
AHTF KHTF NHTF SHTF	16	AT10150	12	50.93	49.05	58	40	16.5	22.5	6.25	6201ZZ×1	32	10
		AT10150	15					16.5	22.5	5.75	6202ZZ×1	35	11
		AT10250	15					26.5	32.5	5.25	6202ZZ×2	35	11
	20	AT10150	12	63.66	61.80	67	50	16.5	22.5	6.25	6201ZZ×1	32	10
		AT10150	15					16.5	22.5	5.75	6202ZZ×1	35	11
		AT10250	15					26.5	32.5	5.25	6202ZZ×2	35	11
	22	AT10150	15	70.03	68.15	80	60	16.5	22.5	5.75	6202ZZ×1	35	11
	25	AT10150	15	79.58	77.70	87	67	16.5	22.5	5.75	6202ZZ×1	35	11

追加工

型式	−	d	−	(FC・NFC・LFC・RFC)
AHTF20AT5100	−	8	−	NFC

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ
Code	FC	NFC	LFC・RFC
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 (フランジ外周は表面処理されていません) [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F－2 指定方法 FC32	フランジをカシメずに出荷いたします。 (フランジ付属)	止め輪側（RFC）又は止め輪反対側（LFC）の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
￥/1Code	300	無料	無料

型番リスト

表示件数:

型番	ベルト種類	使用ベルト幅(mm)	歯数(T)	表面処理	材質	軸穴径 d(mm)	ベアリング位置	軸穴径 d(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AHTF20AT5100-8	AT5	10	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個	2,990円( 3,289円 )	3日目
AHTF20AT5150-8	AT5	15	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個	3,330円( 3,663円 )	3日目
AHTF28AT5100-10	AT5	10	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個	3,790円( 4,169円 )	3日目
AHTF28AT5150-10	AT5	15	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個	3,900円( 4,290円 )	3日目
AHTF30AT5100-12	AT5	10	30	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個	4,010円( 4,411円 )	3日目
AHTF30AT5150-12	AT5	15	30	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個	5,090円( 5,599円 )	3日目
AHTF32AT5100-12	AT5	10	32	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個	4,280円( 4,708円 )	3日目
AHTF32AT5100-15	AT5	10	32	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個	4,440円( 4,884円 )	3日目
AHTF36AT5100-15	AT5	10	36	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個	4,760円( 5,236円 )	3日目
KHTF20AT5100-8	AT5	10	20	硬質アルマイト	[アルミニウム] 2000系アルミ合金	8	センターベアリングタイプ	8	10	1個	3,620円( 3,982円 )	5日目
KHTF20AT5150-8	AT5	15	20	硬質アルマイト	[アルミニウム] 2000系アルミ合金	8	センターベアリングタイプ	8	10	1個	3,960円( 4,356円 )	5日目
KHTF28AT5100-10	AT5	10	28	硬質アルマイト	[アルミニウム] 2000系アルミ合金	10	センターベアリングタイプ	10	10	1個	4,360円( 4,796円 )	5日目
KHTF28AT5150-10	AT5	15	28	硬質アルマイト	[アルミニウム] 2000系アルミ合金	10	センターベアリングタイプ	10	10	1個	4,470円( 4,917円 )	5日目
KHTF30AT5100-12	AT5	10	30	硬質アルマイト	[アルミニウム] 2000系アルミ合金	12	センターベアリングタイプ	12	10	1個	4,580円( 5,038円 )	5日目
KHTF30AT5150-12	AT5	15	30	硬質アルマイト	[アルミニウム] 2000系アルミ合金	12	センターベアリングタイプ	12	10	1個	5,720円( 6,292円 )	5日目
KHTF32AT5100-12	AT5	10	32	硬質アルマイト	[アルミニウム] 2000系アルミ合金	12	センターベアリングタイプ	12	10	1個	4,740円( 5,214円 )	5日目
KHTF32AT5100-15	AT5	10	32	硬質アルマイト	[アルミニウム] 2000系アルミ合金	15	センターベアリングタイプ	15	10	1個	5,010円( 5,511円 )	5日目
KHTF36AT5100-15	AT5	10	36	硬質アルマイト	[アルミニウム] 2000系アルミ合金	15	センターベアリングタイプ	15	10	1個	5,560円( 6,116円 )	5日目
NHTF20AT5100-8	AT5	10	20	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	8	センターベアリングタイプ	8	10	1個	3,910円( 4,301円 )	5日目
NHTF20AT5150-8	AT5	15	20	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	8	センターベアリングタイプ	8	10	1個	4,280円( 4,708円 )	5日目
NHTF28AT5100-10	AT5	10	28	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	10	センターベアリングタイプ	10	10	1個	4,710円( 5,181円 )	5日目
NHTF28AT5150-10	AT5	15	28	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	10	センターベアリングタイプ	10	10	1個	4,830円( 5,313円 )	5日目
NHTF30AT5100-12	AT5	10	30	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	12	センターベアリングタイプ	12	10	1個	4,950円( 5,445円 )	5日目
NHTF30AT5150-12	AT5	15	30	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	12	センターベアリングタイプ	12	10	1個	6,180円( 6,798円 )	5日目
NHTF32AT5100-12	AT5	10	32	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	12	センターベアリングタイプ	12	10	1個	5,120円( 5,632円 )	5日目
NHTF32AT5100-15	AT5	10	32	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	15	センターベアリングタイプ	15	10	1個	5,410円( 5,951円 )	5日目
NHTF36AT5100-15	AT5	10	36	無電解ニッケルメッキ	[アルミニウム] 2000系アルミ合金	15	センターベアリングタイプ	15	10	1個	6,010円( 6,611円 )	5日目
SHTF20AT5100-8	AT5	10	20	なし	SUS304	8	センターベアリングタイプ	8	10	1個	5,820円( 6,402円 )	3日目
SHTF20AT5150-8	AT5	15	20	なし	SUS304	8	センターベアリングタイプ	8	10	1個	6,360円( 6,996円 )	3日目
SHTF28AT5100-10	AT5	10	28	なし	SUS304	10	センターベアリングタイプ	10	10	1個	7,010円( 7,711円 )	3日目
SHTF28AT5150-10	AT5	15	28	なし	SUS304	10	センターベアリングタイプ	10	10	1個	7,180円( 7,898円 )	3日目
SHTF30AT5100-12	AT5	10	30	なし	SUS304	12	センターベアリングタイプ	12	10	1個	7,360円( 8,096円 )	3日目
SHTF30AT5150-12	AT5	15	30	なし	SUS304	12	センターベアリングタイプ	12	10	1個	9,190円( 10,109円 )	3日目
SHTF32AT5100-12	AT5	10	32	なし	SUS304	12	センターベアリングタイプ	12	10	1個	7,620円( 8,382円 )	3日目
SHTF32AT5100-15	AT5	10	32	なし	SUS304	15	センターベアリングタイプ	15	10	1個	8,050円( 8,855円 )	3日目
SHTF36AT5100-15	AT5	10	36	なし	SUS304	15	センターベアリングタイプ	15	10	1個	8,940円( 9,834円 )	3日目

基本情報

規格拡張のご案内硬質アルマイト、無電解ニッケルメッキの表面処理を追加しました。ステンレス材質が選べるようになりました。関連商品タイミングプーリ AT5タイプはこちらタイミングプーリ AT10タイプはこちらオープンエンドベルトはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■AT5タイプ（センターベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTF	KHTF	NHTF	SHTF
AHTF KHTF NHTF SHTF	20	AT5100	8	2,990	3,620	3,910	5,820
	20	AT5150	8	3,330	3,960	4,280	6,360
	28	AT5100	10	3,790	4,360	4,710	7,010
	28	AT5150	10	3,900	4,470	4,830	7,180
	30	AT5100	12	4,010	4,580	4,950	7,360
	30	AT5150	12	5,090	5,720	6,180	9,190
	32	AT5100	12	4,280	4,740	5,120	7,620
	32	AT5100	15	4,440	5,010	5,410	8,050
	36	AT5100	15	4,760	5,560	6,010	8,940

■AT10タイプ（センターベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTF	KHTF	NHTF	NHTF
AHTF KHTF NHTF SHTF	16	AT10150	12	3,480	3,940	4,260	5,840
		AT10150	15	3,840	4,180	4,360	5,990
		AT10250	15	4,410	5,100	5,510	7,700
	20	AT10150	12	5,240	5,970	6,450	8,850
		AT10150	15	5,440	6,100	6,590	9,040
		AT10250	15	6,040	6,920	7,480	10,270
	22	AT10150	15	5,470	6,200	6,700	9,200
	25	AT10150	15	6,100	6,900	7,460	10,240

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～9	10～12	13～14	15～30	31～50	51～100	101～
値引率	基準単価	5%	10%	18%	25%	35%	お見積り
出荷日	通常				+13日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●AHTF・SHTF

日目出荷

●KHTF・NHTF

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
