仕様・寸法を表示する

追加工・オプション

ミスミ

エンプラブロックチェーン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1658

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

【特長】・チェーン油の付着やワークの傷を防ぐことが可能です。

詳細情報を確認する

リンク：

指定

(i)ご注意

耐薬品仕様につきましては、23年10月に販売終了しました。推奨代替品はございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

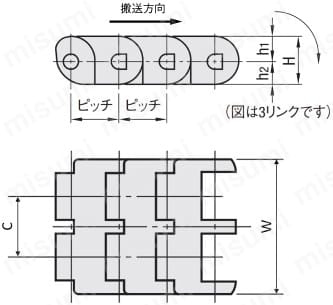

外形図

■標準
CHEED CHEEL CHEEC CHEEH	●１列	●２列
[ ! ]図の矢印方向が標準の搬送方向です。 [ ! ]反転方向への搬送は、接続ピンの平面側に負荷がかかり、ピンの角部がチェーンに悪影響を与える可能性があり、推奨いたしません。 [ ! ]CHEEはCHEED40Wへ型式変更になりました。 [ ! ]許容張力・耐食性の一覧は>>こちら

型式	仕様	[ M ]材質	色	滑り摩擦係数f1	使用温度 (℃)	体積抵抗率（Ω・cm）（※参考値）
標準	仕様	[ M ]材質	色	滑り摩擦係数f1	使用温度 (℃)	体積抵抗率（Ω・cm）（※参考値）
CHEED	一般用	POM	白	0.14〜0.18	−5〜65	－
CHEEL	超低摩擦	POM＋潤滑剤	クリーム	0.12〜0.15	−5〜65	－
CHEEC	導電性	POM＋ガラス繊維	黒	0.20〜0.24	−20〜120	2 × 10⁴
CHEEH	耐熱	ナイロン＋ガラス繊維	黒	0.19〜0.23	−20〜150	－

[ ! ]体積抵抗率は素材メーカーのカタログ値であり、参考数値となります。
　　数値の算出方法は技術情報ページ（こちら）に記載がございます。

規格表

型式	−	リンク数
CHEED40	−	200

型式		リンク数	列数	ピッチ	C	W	H	h1	h2	1ユニットリンク数
Type	呼び	リンク数	列数	ピッチ	C	W	H	h1	h2	1ユニットリンク数
標準 CHEED CHEEL CHEEC CHEEH	40	4～	1	12.7	7.95	20	12.7	6.7	6	240(周長 3048mm)
	40W	4～	2	12.7	14.4	32	12.7	6.4	6.3	240(周長 3048mm)
	60	4～	1	19.05	12.7	30	17.3	8.8	8.5	160(周長 3048mm)

型番リスト

表示件数:

型番	幅（範囲選択）(mm)	チェーン仕様	呼び(W)	幅 W(mm)	リンク数(個)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CHEEC60-[4-3000/1]	26～76.1	導電性仕様	60	30	4 ～ 3000	10	1個	-( - )	3日目
CHEED60-[4-3000/1]	26～76.1	通常品	60	30	4 ～ 3000	10	1個	-( - )	3日目
CHEEH60-[4-3000/1]	26～76.1	耐熱仕様	60	30	4 ～ 3000	10	1個	-( - )	3日目
CHEEL60-[4-3000/1]	26～76.1	超低摩擦仕様	60	30	4 ～ 3000	10	1個	-( - )	3日目

基本情報

【特長】・チェーン油の付着やワークの傷を防ぐことが可能です。

(i)ご注意

耐薬品仕様につきましては、23年10月に販売終了しました。推奨代替品はございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		リンク数	¥基準単価 (単位：1リンク)
Type	呼び	リンク数	CHEED	CHEEL	CHEEC	CHEEH
CHEED CHEEL CHEEC CHEEH	40	4～	85	100	108	243
	40W	4～	133	156	169	273
	60	4～	128	151	145	268

■価格計算例
〈例〉 CHEED40－300　85円（1リンク単価）×300（リンク数）＝25,500円
■納入形態
リンク数が1ユニットリンク数を越えた場合、ユニットと端数リンクで分割して荷造りします。
（例）CHEED40W−300の場合、240（リンク）×1（ユニット）＋60（リンク）の2分割構成となります。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜5	6～10	21〜
値引率	基準単価	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]在庫品表示ですが、指定サイズのカットを行う為、
キャンセル・返品はできませんのでご注意ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■許容張力と参考重量

呼び	許容張力(N)				参考重量 (kg/m)
呼び	CHEED	CHEEL	CHEEC	CHEEH	参考重量 (kg/m)
40	440	390	470	560	0.36
40Ｗ	440	390	470	560	0.55
60	940	760	830	1,100	0.72

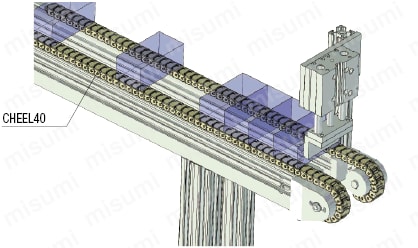

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
