位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.4平均満足度4.4 この商品のレビューをみる（21件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス大頭テーパの取付側のねじ長（ML寸）が選べるようになりました。...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ・おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。
    ・E寸法指定の場合、E寸法はP寸法に応じて最大値が異なるため、寸法範囲はWOSでご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定72件の候補があります。

Loading...

外形図・規格表

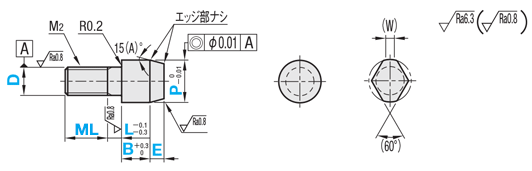

外形図

●おねじ
(丸) (ダイヤ) 位置決めピン　高硬度ステンレス　大頭テーパ　－　おねじ　－:関連画像
[ ! ]B＋E＞20mmの場合、P寸公差0－0.02となります。
[ ! ]P－2EtanA≧0.73(先端径φ0.73以上)
参考： tan15°≒0.267　tan30°≒0.577　　　 tan45°＝1　tan60°≒1.732
[ M ]材質[ H ]硬度ピン
形状		おねじ
D公差
g6h7g6h7
P寸・L寸・B寸指定タイプP寸・L寸・B寸・ML寸指定タイプ
高硬度ステンレス35HRC〜丸AFPNAAFPNHAAFPNALAFPNHAL
ダイヤAFPNDAFPNHDAFPNDLAFPNHDL
[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

規格表

型式 P L B ML E
   -----
Type D

AFPNA 6-P8.00-L5-B4.0
AFPND 12-P15.00-L10-B15.0  -E5.0
AFPNAL 8-P12.00-L8-B7.0-ML10
AFPNHDL 10-P15.00-L12-B12.0-ML12-E3.0
■公差
DまたはP※g6h7
1.00
～3.00		－0.002
－0.008		0
－0.010
3.01
～6.00		－0.004
－0.012		0
－0.012
6.01
～10.00		－0.005
－0.014		0
－0.015
10.01
～18.00		－0.006
－0.017		0
－0.018
18.01
～25.50		－0.007
－0.020		0
－0.021
※P寸の公差は追加工指定無き場合はP（-0.01～0）です。（外形図参照）
   追加工［P寸公差変更］指定時は上記表を参照ください。
■P寸・L寸・B寸指定タイプ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		ML
(M2x1.5)		EM2
(並目)		＊締付トルク
N・cm		(W)
TypeD指定なし指定0.1mm単位
＜丸＞
AFPNA(g6)
AFPNHA(h7)

＜ダイヤ＞
AFPND(g6)
AFPNHD(h7)		33.50～8.000～121.0～20.04.50.50.5～10.0M31471.5
44.50～8.001.0～30.0(20.0)61M43331.8
55.50～8.000～157.52M56762.2
66.50～12.0093M611563
88.50～15.00123M828033.5
1010.50～16.000～20154M1055574
1212.50～17.50184M1297025
1617.00～25.000～24245M16241087
2022.00～25.500～30305M20469429
■P寸・L寸・B寸・ML寸指定タイプ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		ML
指定1mm単位		EM2
(並目)		＊締付トルク
N・cm		(W)
TypeD指定なし指定0.1mm単位
＜丸＞
AFPNAL(g6)
AFPNHAL(h7)

＜ダイヤ＞
AFPNDL(g6)
AFPNHDL(h7)		33.50～8.000～121.0～20.03～90.50.5～10.0M31471.5
44.50～8.001.0～30.0(20.0)4～121M43331.8
55.50～8.000～155～152M56762.2
66.50～12.006～183M611563
88.50～15.008～243M828033.5
1010.50～16.000～2010～304M1055574
1212.50～17.5012～304M1297025
1617.00～25.000～2416～405M16241087
2022.00～25.500～3020～405M20469429
[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はMLに含まれます。並目ねじPitch寸法>>こちら[ ! ]B寸（　）はダイヤ形状に適用　
[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。[ ! ]E寸指定する場合は追加工・オプションより指定してください。
＊締付トルク（参考値）は、技術デ-タ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
並目ねじピッチ
M2pitch
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
注文例
 型式 P L B E
    ----
 Type D

E寸指定なしAFPNA 8-P9.02-L10-B3.2
E寸指定ありAFPNA 6-P8.00-L5-B4.0-E5.0

追加工

 5 日目出荷
(P寸公差変更、テーパ角度変更は3日目出荷・ストーク適用可)
追加工
コード		追加工内容適用条件指定例\/1Code
LACレンチ穴を追加
位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－:関連画像

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用
適用寸法レンチ穴寸法
PBQ
～9.995.0～ 9.92
10.0～30.02.5
10.00～5.0～ 7.92
8.0～11.92.5
12.0～30.03.5
AFPNA8-P9.05-L5-B10.4-LAC300
RAC六角穴を追加
位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－:関連画像

[ ! ]S+3≦P-2×E×tanA°
( )はめねじに適用

D適用寸法六角穴寸法
BSe
6～76.5（11.0）～32
8～97.0（12.0）～42.5
10～118.0（13.0）～53
12～159.0（13.0）～64
16～1915.0～64
2015.0～64
AFPNA8-P9.05-L5-B10.4-RAC600
DRCドライバー溝を追加
位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－:関連画像
幅0.8mm　深さ1mm		[ ! ]おねじのみ適用AFPNA8-P9.05-L5-B10.4-DRC100
NNCねじ元にニゲを追加
位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－:関連画像		[ ! ]L=0の場合に適用
[ ! ]おねじのみ適用		AFPNA8-P9.05-L0-B10.4-NNC100
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－:関連画像
[ NG ]B+E＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
AFPNA8-P9.05-L5-B10.4-OM100
Aテーパー角度を変更
位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－:関連画像
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定角度
A3030°
A4545°
A6060°
AFPNA8-P9.05-L5-B10.4-A60100
[ NG ]LAC・RAC併用不可

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
導入側先端形状
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
ねじ径M(mm)
ねじ長さ ML(mm)
寸法指定タイプ
B(mm)
L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
3.5 ～ 8
3
g6
3
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

丸
4.5 ～ 8
4
g6
4
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
5.5 ～ 8
5
g6
5
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
6.5 ～ 12
6
g6
6
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
8.5 ～ 15
8
g6
8
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
10.5 ～ 16
10
g6
10
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
12.5 ～ 17.5
12
g6
12
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
17 ～ 25
16
g6
16
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 24
なし
10

1個

-( - )

3日目

丸
22 ～ 25.5
20
g6
20
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 30
なし
10

1個

-( - )

3日目

丸
3.5 ～ 8
3
g6
3
3 ～ 9
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 12
-
10

1個

-( - )

3日目

丸
4.5 ～ 8
4
g6
4
4 ～ 12
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 12
-
10

1個

-( - )

3日目

丸
5.5 ～ 8
5
g6
5
5 ～ 15
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 15
-
10

1個

-( - )

3日目

丸
6.5 ～ 12
6
g6
6
6 ～ 18
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 15
-
10

1個

-( - )

3日目

丸
8.5 ～ 15
8
g6
8
8 ～ 24
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 15
-
10

1個

-( - )

3日目

丸
10.5 ～ 16
10
g6
10
10 ～ 30
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
12.5 ～ 17.5
12
g6
12
12 ～ 30
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
17 ～ 25
16
g6
16
16 ～ 40
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 24
-
10

1個

-( - )

3日目

丸
22 ～ 25.5
20
g6
20
20 ～ 40
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 30
-
10

1個

-( - )

3日目

ダイヤ
3.5 ～ 8
3
g6
3
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
4.5 ～ 8
4
g6
4
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
5.5 ～ 8
5
g6
5
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
6.5 ～ 12
6
g6
6
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
8.5 ～ 15
8
g6
8
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
10.5 ～ 16
10
g6
10
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
12.5 ～ 17.5
12
g6
12
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
17 ～ 25
16
g6
16
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 24
なし
10

1個

-( - )

3日目

ダイヤ
22 ～ 25.5
20
g6
20
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 30
なし
10

1個

-( - )

3日目

ダイヤ
3.5 ～ 8
3
g6
3
3 ～ 9
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 12
-
10

1個

-( - )

3日目

ダイヤ
4.5 ～ 8
4
g6
4
4 ～ 12
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 12
-
10

1個

-( - )

3日目

ダイヤ
5.5 ～ 8
5
g6
5
5 ～ 15
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 15
-
10

1個

-( - )

3日目

ダイヤ
6.5 ～ 12
6
g6
6
6 ～ 18
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 15
-
10

1個

-( - )

3日目

ダイヤ
8.5 ～ 15
8
g6
8
8 ～ 24
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 15
-
10

1個

-( - )

3日目

ダイヤ
10.5 ～ 16
10
g6
10
10 ～ 30
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
12.5 ～ 17.5
12
g6
12
12 ～ 30
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
17 ～ 25
16
g6
16
16 ～ 40
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 24
-
10

1個

-( - )

3日目

ダイヤ
22 ～ 25.5
20
g6
20
20 ～ 40
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 30
-
10

1個

-( - )

3日目

丸
3.5 ～ 8
3
h7
3
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

丸
4.5 ～ 8
4
h7
4
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
5.5 ～ 8
5
h7
5
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
6.5 ～ 12
6
h7
6
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
8.5 ～ 15
8
h7
8
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 10
-
10

1個

-( - )

3日目

丸
10.5 ～ 16
10
h7
10
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
12.5 ～ 17.5
12
h7
12
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
17 ～ 25
16
h7
16
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 24
なし
10

1個

-( - )

3日目

丸
22 ～ 25.5
20
h7
20
-
P寸・L寸・B寸指定
1 ～ 30
0 ～ 30
なし
10

1個

-( - )

3日目

丸
3.5 ～ 8
3
h7
3
3 ～ 9
P寸・L寸・ML寸指定
1 ～ 20
0 ～ 12
-
10

1個

-( - )

3日目

丸
4.5 ～ 8
4
h7
4
4 ～ 12
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 12
-
10

1個

-( - )

3日目

丸
5.5 ～ 8
5
h7
5
5 ～ 15
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 15
-
10

1個

-( - )

3日目

丸
6.5 ～ 12
6
h7
6
6 ～ 18
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 15
-
10

1個

-( - )

3日目

丸
8.5 ～ 15
8
h7
8
8 ～ 24
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 15
-
10

1個

-( - )

3日目

丸
10.5 ～ 16
10
h7
10
10 ～ 30
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
12.5 ～ 17.5
12
h7
12
12 ～ 30
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 20
-
10

1個

-( - )

3日目

丸
17 ～ 25
16
h7
16
16 ～ 40
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 24
-
10

1個

-( - )

3日目

丸
22 ～ 25.5
20
h7
20
20 ～ 40
P寸・L寸・ML寸指定
1 ～ 30
0 ～ 30
-
10

1個

-( - )

3日目

ダイヤ
3.5 ～ 8
3
h7
3
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
4.5 ～ 8
4
h7
4
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
5.5 ～ 8
5
h7
5
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
6.5 ～ 12
6
h7
6
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
8.5 ～ 15
8
h7
8
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 10
-
10

1個

-( - )

3日目

ダイヤ
10.5 ～ 16
10
h7
10
-
P寸・L寸・B寸指定
1 ～ 20
0 ～ 20
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

高硬度ステンレス大頭テーパの取付側のねじ長（ML寸）が選べるようになりました。
数量1,000個まで実7日にてご提供します。

【FY21新商品】
・「P寸・L寸・B寸・ML寸指定タイプ」を規格追加しました。
・取付側ねじ長（ML寸）を1mm単位でご指定いただけます。

(i)ご注意

  • ・おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。
    ・E寸法指定の場合、E寸法はP寸法に応じて最大値が異なるため、寸法範囲はWOSでご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■P寸・L寸・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
丸形状		￥基準単価
ダイヤ形状
TypeDAFPNA
AFPNHA		AFPND
AFPNHD
＜丸＞
AFPNA(g6)
AFPNHA(h7)

＜ダイヤ＞
AFPND(g6)
AFPNHD(h7)		38601,020
48701,030
59101,070
69801,130
81,0301,190
101,0801,240
121,1401,310
161,5101,680
201,8502,020
■P寸・L寸・B寸・ML寸指定タイプ
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は右表参照）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥基準単価
丸形状ダイヤ形状
TypeDAFPNAL
AFPNHAL		AFPNDL
AFPNHDL
＜丸＞
AFPNAL(g6)
AFPNHAL(h7)

＜ダイヤ＞
AFPNDL(g6)
AFPNHDL(h7)		3840990
48501,000
58801,040
69501,100
81,0001,160
101,0501,200
121,1101,270
161,4701,630
201,8001,950
P寸・L寸・B寸・ML寸指定タイプの価格
価格はML長さによって決定します。
ML￥価格(1円単位切り捨て)
M2 ×1 ≦ML＜M2 ×1.5表中基準単価
M2 ×1.5≦ML＜M2 ×2表中基準単価×1.05
M2 ×2 ≦ML＜M2 ×2.5表中基準単価×1.1
M2 ×2.5≦ML＜M2 ×3表中基準単価×1.15
価格計算例：AFPNAL10-P12.00-L5-B5-ML20
（ML＝M2×2）
1,050（AFPNAL10）×1.1＝1,150円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

      位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

      位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

        位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

        位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

          位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

          位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

            位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

            位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

              【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

              【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

                【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

                【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

                  【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                  【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                    位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

                    位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

                      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

                      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

                        位置決めピン　高硬度ステンレス　大頭球面　－めねじ－

                        位置決めピン　高硬度ステンレス　大頭球面　－めねじ－

                          位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

                          位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   3日目   3日目   3日目   3日目   6日目   6日目   6日目   3日目   6日目   3日目   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし
                            基本形状 大頭 大頭 大頭 大頭 大頭 大頭 大頭 大頭 大頭 小頭 大頭 大頭 小頭
                            導入側先端タイプ テーパ テーパ テーパ 球面 フラット テーパ テーパ 球面 フラット テーパ テーパ 球面 テーパ
                            導入側仕様 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－のレビュー

                            評価 4.4 平均満足度：4.4 21件のレビュー
                            1. 星５
                              62%
                            2. 星４
                              33%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              5%
                            治具の位置決めに
                            評価 5.0満足度：5.02019/08/20
                            精度の必要な治具の位置決めに使用。
                            段取り替えも早くなるので一石二鳥。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決めピンとして
                            評価 5.0満足度：5.02023/07/07
                            アルミパイプの穴部分にﾋﾟﾝを入れて使用
                            先面取りもしてありスムーズに穴に入り位置決めができています
                            サイズも豊富にあり大体の物はいけそうです

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決め
                            評価 5.0満足度：5.02023/06/27
                            高精度品との事なので、他社品と比較してみました。
                            これまで使用していた商品と繰り返し精度も遜色なくしようできてます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            装置の位置決めに使用
                            評価 4.0満足度：4.02022/05/24
                            ﾒｰｶｰ装置の位置決めに使用したく購入しました。
                            かなり、こだわった作りに出来るので助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            購入品への部品取り付け
                            評価 5.0満足度：5.02022/04/29
                            購入品へ部品を取りつけるのに再現性を持たせたかったため
                            購入品のネジ穴を利用して本品を取り付けました。
                            狙い通りの再現性が得られました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            21件全て見る

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
