仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.4平均満足度4.4 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス大頭フラットの選べる寸法・追加工が大幅に増えました。1,000...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定14件の候補があります。

Loading...

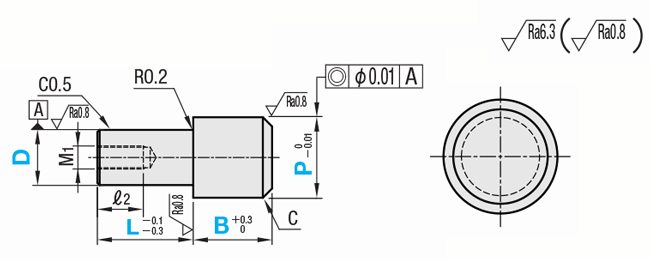

外形図・規格表

●めねじ

位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－:関連画像
B＞20mmの場合、P寸公差0－0.02となります。
[ M ]材質[ H ]硬度めねじ
D公差
g6h7
高硬度ステンレス35HRC〜AFPDTCAFPDHTC
[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

■公差
D又はPm6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		－0.002
－0.008		0
－0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		－0.004
－0.012		0
－0.012
6.01～10.00＋0.015
＋0.006		＋0.024
＋0.015		－0.005
－0.014		0
－0.015
10.01～18.00＋0.018
＋0.007		＋0.029
＋0.018		－0.006
－0.017		0
－0.018
18.01～25.50＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021

規格表

型式D−P−L−B
AFPDTC8−P9.25−L15−B8.6
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		M1
(並目)		＊締付トルク
N・cm		ℓ2C
TypeD
AFPDTC(g6)
AFPDHTC(h7)		66.50～16.006～162.0～30.0M314751
88.50～16.008～16M43336
1010.50～16.0010～20M56768
1212.50～17.5012～25
1314.00～20.0012～252.0～30.0M611569
1617.00～25.0017～245.0～30.0
2022.00～25.5017～30
[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
CN面取りサイズを変更
位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－:関連画像
P寸部C面取りをC0.5以下に変更します。
[ NG ]D寸部には適用しません。		AFPDTC8-P9.98-L9-B15.0-CN無料
RAC六角穴を追加
位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－:関連画像
[ ! ]S+3≦P-2　[ ! ]D≧6に適用
[ ! ]LAC併用不可
(　)はめねじに適用
D適用寸法六角穴寸法
BSe
6～76.5(11.0)～32
8～97.0(12.0)～42.5
10～118.0(13.0)～53
12～159.0(13.0)～64
16～1920.0～64
2020.0～64
AFPDTC8-P9.98-L9-B15.0-RAC600
LACレンチ穴を追加
位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－:関連画像

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用
[ ! ]RACとの併用不可
適用寸法レンチ穴寸法
PBQ
～9.995.0～9.92
10.0～30.02.5
10.00～5.0～7.92
8.0～11.92.5
12.0～30.03.5
AFPDTC8-P9.98-L9-B15.0-LAC300
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－:関連画像
[ NG ]B＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
AFPDTC8-P9.98-L9-B15.0-PG100

型番リスト

表示件数:
  1. 1
型番
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
ねじ径M(mm)
B(mm)
L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6.5 ～ 16
6
h7
3
2 ～ 30
6 ～ 16
-
10

1個

-( - )

7日目

8.5 ～ 16
8
h7
4
2 ～ 30
8 ～ 16
-
10

1個

-( - )

7日目

10.5 ～ 16
10
h7
5
2 ～ 30
10 ～ 20
-
10

1個

-( - )

7日目

12.5 ～ 17.5
12
h7
5
2 ～ 30
12 ～ 25
-
10

1個

-( - )

7日目

14 ～ 20
13
h7
6
2 ～ 30
12 ～ 25
なし
10

1個

-( - )

7日目

17 ～ 25
16
h7
6
5 ～ 30
17 ～ 24
なし
10

1個

-( - )

7日目

22 ～ 25.5
20
h7
6
5 ～ 30
17 ～ 30
なし
10

1個

-( - )

7日目

6.5 ～ 16
6
g6
3
2 ～ 30
6 ～ 16
-
10

1個

-( - )

7日目

8.5 ～ 16
8
g6
4
2 ～ 30
8 ～ 16
-
10

1個

-( - )

7日目

10.5 ～ 16
10
g6
5
2 ～ 30
10 ～ 20
-
10

1個

-( - )

7日目

12.5 ～ 17.5
12
g6
5
2 ～ 30
12 ～ 25
-
10

1個

-( - )

7日目

14 ～ 20
13
g6
6
2 ～ 30
12 ～ 25
なし
10

1個

-( - )

7日目

17 ～ 25
16
g6
6
5 ～ 30
17 ～ 24
なし
10

1個

-( - )

7日目

22 ～ 25.5
20
g6
6
5 ～ 30
17 ～ 30
なし
10

1個

-( - )

7日目

  1. 1

Loading...

詳細情報

基本情報

高硬度ステンレス大頭フラットの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeDAFPDTC
AFPDHTC
AFPDTC(g6)
AFPDHTC(h7)		61,030
81,080
101,140
121,200
131,270
161,540
201,870
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1.350円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
