位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.8平均満足度4.8 この商品のレビューをみる（9件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス小頭テーパの選べる寸法・追加工が大幅に増えました。1,000個...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定144件の候補があります。

Loading...

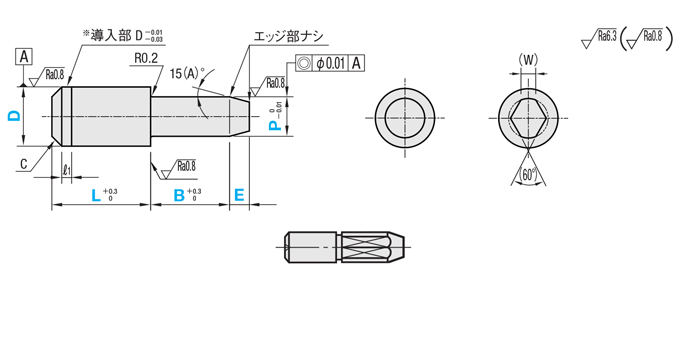

外形図・規格表

●圧入
(丸) (ダイヤ) [ ! ]ダイヤ形状はニゲ溝がつきます。


[ ! ]B＋E＞20mmの場合、P寸公差0－0.02となります。
[ ! ]P－2EtanA≧0.73(先端径φ0.73以上)
参考： tan15°≒0.267　tan30°≒0.577   tan45°＝1　tan60°≒1.732
※D公差g6・h7は導入部がつきません。(ℓ1) 位置決めピン　高硬度ステンレス　小頭テーパ　－　圧入　－:関連画像
[ M ]材質[ H ]硬度ピン
形状		圧入
D公差
m6p6g6h7
高硬度ステンレス35HRC〜丸AFPSAAFPSPAAFPSGAAFPSHA
ダイヤAFPSDAFPSPDAFPSGDAFPSHD
[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。

規格表

型式 P−L−B
   −
Type D
AFPSA 8−P6.01−L8−B5.3
■公差
D又はPm6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		－0.002
－0.008		0
－0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		－0.004
－0.012		0
－0.012
6.01～10.00＋0.015
＋0.006		＋0.024
＋0.015		－0.005
－0.014		0
－0.015
10.01～18.00＋0.018
＋0.007		＋0.029
＋0.018		－0.006
－0.017		0
－0.018
18.01～25.50＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021
■圧入
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		ECℓ1(W)
TypeD指定なし指定0.1mm単位
＜丸＞
AFPSA(m6)
AFPSPA(p6)
AFPSGA(g6)
AFPSHA(h7)		＜ダイヤ＞
AFPSD(m6)
AFPSPD(p6)
AFPSGD(g6)
AFPSHD(h7)		31.00(2.00)～3.003(4)～102.0～10.00.50.5～10.00.511
42.00～4.001.01
52.00～5.002.01.2
62.00～6.002.0～15.01.5
72.00～7.00
82.00(3.00)～8.003.01.51.8
92.00(3.00)～9.00
106.00～10.004(5)～162.0～30.022.2
116.00～11.00
126.00～12.002.5
136.00～13.003
156.00～15.00
166.00～16.004.0324
188.00～18.0020～275.0～30.0
2013.00～20.0020～305
2213.00～22.0020～33
2413.00～24.0020～36
2513.00～25.0020～37
[ ! ]P・L寸（　）はダイヤ形状に適用　[ ! ]L寸＝3の場合、C＝0.5 ℓ1＝1となります。

追加工

 5 日目出荷
(P寸公差変更、テーパ角度変更は3日目出荷・ストーク適用可)
追加工
コード		追加工内容適用条件指定例\/1Code
ACエアーベント(エアー抜き溝)
加工を追加
(丸) 位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－:関連画像
[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきますAFPSA10-P8.0-L10-B12.3-AC200
RAC六角穴を追加
位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－:関連画像		[ ! ]S+3≦P-2×E×tanA°

[ ! ]丸形状はD≧8
ダイヤ形状はD≧10に適用

[ NG ]LACとの併用不可
D適用寸法六角穴寸法
BSe
8～94.0～32
10～116.0～
12～156.0～
16～189.0～42.5
20～255.0～64
AFPSA10-P8.0-L10-B12.3-RAC600
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－:関連画像		[ NG ]B+E＞20適用不可
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
AFPSA10-P8.0-L10-B12.3-PG100
Aテーパー角度を変更
位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－:関連画像		[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定角度
A3030°
A4545°
A6060°
AFPSA10-P8.0-L10-B12.3-A30100

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
導入側先端形状
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
B(mm)
L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
1 ～ 3
3
m6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 4
4
m6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 5
5
m6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 6
6
m6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 7
7
m6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

丸
2 ～ 8
8
m6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 9
9
m6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

丸
6 ～ 10
10
m6
2 ～ 30
4 ～ 16
-
10

1個

-( - )

7日目

丸
6 ～ 11
11
m6
2 ～ 30
4 ～ 16
なし
10

1個

-( - )

7日目

丸
6 ～ 12
12
m6
2 ～ 30
4 ～ 16
-
10

1個

-( - )

7日目

丸
6 ～ 13
13
m6
2 ～ 30
4 ～ 16
なし
10

1個

-( - )

7日目

丸
6 ～ 15
15
m6
2 ～ 30
4 ～ 16
なし
10

1個

-( - )

7日目

丸
6 ～ 16
16
m6
2 ～ 30
6 ～ 16
-
10

1個

-( - )

7日目

丸
8 ～ 18
18
m6
5 ～ 30
20 ～ 27
なし
10

1個

-( - )

7日目

丸
13 ～ 20
20
m6
5 ～ 30
20 ～ 30
なし
10

1個

-( - )

7日目

丸
13 ～ 22
22
m6
5 ～ 30
20 ～ 33
なし
10

1個

-( - )

7日目

丸
13 ～ 24
24
m6
5 ～ 30
20 ～ 36
なし
10

1個

-( - )

7日目

丸
13 ～ 25
25
m6
5 ～ 30
20 ～ 37
なし
10

1個

-( - )

7日目

ダイヤ
2 ～ 3
3
m6
2 ～ 10
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 4
4
m6
2 ～ 10
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 5
5
m6
2 ～ 10
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 6
6
m6
2 ～ 15
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 7
7
m6
2 ～ 15
4 ～ 10
なし
10

1個

-( - )

7日目

ダイヤ
3 ～ 8
8
m6
2 ～ 15
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
3 ～ 9
9
m6
2 ～ 15
4 ～ 10
なし
10

1個

-( - )

7日目

ダイヤ
6 ～ 10
10
m6
2 ～ 30
5 ～ 16
-
10

1個

-( - )

7日目

ダイヤ
6 ～ 11
11
m6
2 ～ 30
5 ～ 16
なし
10

1個

-( - )

7日目

ダイヤ
6 ～ 12
12
m6
2 ～ 30
5 ～ 16
-
10

1個

-( - )

7日目

ダイヤ
6 ～ 13
13
m6
2 ～ 30
5 ～ 16
なし
10

1個

-( - )

7日目

ダイヤ
6 ～ 15
15
m6
2 ～ 30
5 ～ 16
なし
10

1個

-( - )

7日目

ダイヤ
6 ～ 16
16
m6
2 ～ 30
5 ～ 16
-
10

1個

-( - )

7日目

ダイヤ
8 ～ 18
18
m6
5 ～ 30
20 ～ 27
なし
10

1個

-( - )

7日目

ダイヤ
13 ～ 20
20
m6
5 ～ 30
20 ～ 30
なし
10

1個

-( - )

7日目

ダイヤ
13 ～ 22
22
m6
5 ～ 30
20 ～ 33
なし
10

1個

-( - )

7日目

ダイヤ
13 ～ 24
24
m6
5 ～ 30
20 ～ 36
なし
10

1個

-( - )

7日目

ダイヤ
13 ～ 25
25
m6
5 ～ 30
20 ～ 37
なし
10

1個

-( - )

7日目

丸
1 ～ 3
3
g6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 4
4
g6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 5
5
g6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 6
6
g6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 7
7
g6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

丸
2 ～ 8
8
g6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

丸
2 ～ 9
9
g6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

丸
6 ～ 10
10
g6
2 ～ 30
4 ～ 16
-
10

1個

-( - )

7日目

丸
6 ～ 11
11
g6
2 ～ 30
4 ～ 16
なし
10

1個

-( - )

7日目

丸
6 ～ 12
12
g6
2 ～ 30
4 ～ 16
-
10

1個

-( - )

7日目

丸
6 ～ 13
13
g6
2 ～ 30
4 ～ 16
なし
10

1個

-( - )

7日目

丸
6 ～ 15
15
g6
2 ～ 30
4 ～ 16
なし
10

1個

-( - )

7日目

丸
6 ～ 16
16
g6
2 ～ 30
4 ～ 16
-
10

1個

-( - )

7日目

丸
8 ～ 18
18
g6
5 ～ 30
20 ～ 27
なし
10

1個

-( - )

7日目

丸
13 ～ 20
20
g6
5 ～ 30
20 ～ 30
なし
10

1個

-( - )

7日目

丸
13 ～ 22
22
g6
5 ～ 30
20 ～ 33
なし
10

1個

-( - )

7日目

丸
13 ～ 24
24
g6
5 ～ 30
20 ～ 36
なし
10

1個

-( - )

7日目

丸
13 ～ 25
25
g6
5 ～ 30
20 ～ 37
なし
10

1個

-( - )

7日目

ダイヤ
2 ～ 3
3
g6
2 ～ 10
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 4
4
g6
2 ～ 10
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 5
5
g6
2 ～ 10
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 6
6
g6
2 ～ 15
4 ～ 10
-
10

1個

-( - )

7日目

ダイヤ
2 ～ 7
7
g6
2 ～ 15
4 ～ 10
なし
10

1個

-( - )

7日目

ダイヤ
3 ～ 8
8
g6
2 ～ 15
4 ～ 10
-
10

1個

-( - )

7日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

高硬度ステンレス小頭テーパの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
丸形状		￥基準単価
ダイヤ形状
TypeDAFPSA
AFPSPA
AFPSGA
AFPSHA		AFPSD
AFPSPD
AFPSGD
AFPSHD
＜丸＞
AFPSA(m6)
AFPSPA(p6)
AFPSGA(g6)
AFPSHA(h7)		＜ダイヤ＞
AFPSD(m6)
AFPSPD(p6)
AFPSGD(g6)
AFPSHD(h7)		3550690
4560710
5600760
6660820
7690850
8710870
9770920
10810970
11830990
128501,020
139001,060
159801,130
161,0301,220
181,2401,390
201,3501,510
221,4301,590
241,5001,660
251,5801,730
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－

      位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

      位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

        位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

        位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

            【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

            【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－めねじ－

              位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

              位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

                位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

                位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

                  位置決めピン　高硬度ステンレス　大頭球面　－圧入－

                  位置決めピン　高硬度ステンレス　大頭球面　－圧入－

                    位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

                    位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

                      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

                      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－

                        【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

                        【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

                          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－圧入－

                          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－圧入－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 7日目   6日目～   7日目   7日目   6日目～   6日目～   7日目   3日目～   7日目   7日目   6日目～   6日目～   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 クリーン洗浄 該当なし 該当なし 該当なし - クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 小頭 小頭 大頭 小頭 大頭 小頭 大頭 大頭 大頭 大頭 大頭 大頭 大頭
                            導入側先端タイプ テーパ テーパ テーパ テーパ テーパ テーパ テーパ テーパ 球面 フラット テーパ テーパ 球面
                            導入側仕様 なし なし なし なし なし なし なし なし なし なし なし なし なし

                            位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－のレビュー

                            評価 4.8 平均満足度：4.8 9件のレビュー
                            1. 星５
                              89%
                            2. 星４
                              11%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            ワークの位置決め
                            評価 5.0満足度：5.02019/02/06
                            焼入れほどの硬さは必要ない時、納期も早いし寸法の選択肢も豊富でに重宝します。生材だと打ち込み時に変形する可能性もあるので高硬度ステンレスと言うことで助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            精度物の位置決め用
                            評価 5.0満足度：5.02019/01/10
                            精度物の位置決め用に、よく利用します。細かいラインナップが必要なので、大変助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決めピン
                            評価 5.0満足度：5.02018/04/11
                            サイズ、形状等選択する事が可能でちょうど良いサイズで短納期で入手できる為、助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            冶具用
                            評価 5.0満足度：5.02023/06/30
                            種類が多くて納期も早く選定しやすく
                            使いやすいので助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決め部品として
                            評価 5.0満足度：5.02022/10/07
                            位置決め部品として使用しました。
                            さまざまな寸法形状が選択できるので助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            9件全て見る

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
