位置決めピン　高硬度ステンレス　ストレート　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1703

規格拡張対象

評価 4.4平均満足度4.4 この商品のレビューをみる（7件）

通常価格(税別): -

税込価格: -

頭部が球面のため、相手側への傷つき防止ができます。公差は選択・各部寸法はフリー...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

ストレート
導入側先端形状：

丸
導入側仕様：

なし
取付側形状：

めねじ
表面処理：

なし
熱処理：

なし
材質：

高硬度ステンレス
寸法指定タイプ：

P寸・L寸・B寸指定
材質証明書：

対象
材質証明書：材質：

高硬度ステンレス

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定160件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

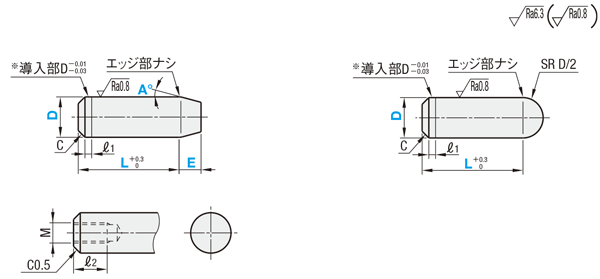

外形図・規格表

●テーパ

●球面

めねじ

[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577
tan45°≒1 tan60°≒1.732
[ ! ]めねじの図面で特に記載の無い部分は、
圧入と同じです。
※D公差g6・h7は導入部がつきません。（ℓ₁）

[ M ]材質	[ H ]硬度	先端形状	Type
			めねじ
高硬度ステンレス	35HRC〜	テーパ	ALPSTTA
		球面	ALPSQTA

規格表

型式				L	−	E	−	A
			−
Type	D公差	D
ALPSTTA	M	6	−	L14.0	−	E2.5	−	A30

■公差選択

D又はP	m6	p6	g6	h7
1.00 ～3.00	＋0.008	＋0.012	－0.002	0
1.00 ～3.00	＋0.002	＋0.006	－0.008	－0.010
3.01 ～6.00	＋0.012	＋0.020	－0.004	0
3.01 ～6.00	＋0.004	＋0.012	－0.012	－0.012
6.01 ～10.00	＋0.015	＋0.024	－0.005	0
6.01 ～10.00	＋0.006	＋0.015	－0.014	－0.015
10.01 ～18.00	＋0.018	＋0.029	－0.006	0
10.01 ～18.00	＋0.007	＋0.018	－0.017	－0.018
18.01 ～25.50	＋0.021	＋0.035	－0.007	0
18.01 ～25.50	＋0.008	＋0.022	－0.020	－0.021

■めねじ

型式			L 指定0.1mm単位	テーパのみ		M (並目)	＊締付トルク N・cm	ℓ₂
Type	D公差	D		E 指定0.1mm単位	A 選択
ALPSTTA(テーパ) ALPSQTA(球面)	M(m6) P(p6) G(g6) H(h7)	6	10.0～40.0	0.5～10.0	15 30 45 60	M3	147	5
		7
		8	15.0～40.0			M4	333	6
		9
		10				M5	676	8
		11
		12
		13
		14
		15
		16	17.0～40.0			M6	1156	9
		17
		18
		19
		20
		21
		22
		23
		24
		25

＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。
ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

型番リスト

表示件数:

型番	導入側先端タイプ	位置決め側外径公差	取付側外径 D(mm)	取付側公差	ねじ径M(mm)	A(°)	E(mm)	L(mm)	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ALPSQTAG6-L[10-40/0.1]	球面	g6	6	g6	3	-	-	10 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAG7-L[10-40/0.1]	球面	g6	7	g6	3	-	-	10 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG8-L[15-40/0.1]	球面	g6	8	g6	4	-	-	15 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAG9-L[15-40/0.1]	球面	g6	9	g6	4	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG10-L[15-40/0.1]	球面	g6	10	g6	5	-	-	15 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAG11-L[15-40/0.1]	球面	g6	11	g6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG12-L[15-40/0.1]	球面	g6	12	g6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG13-L[15-40/0.1]	球面	g6	13	g6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG14-L[15-40/0.1]	球面	g6	14	g6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG15-L[15-40/0.1]	球面	g6	15	g6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG16-L[17-40/0.1]	球面	g6	16	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG17-L[17-40/0.1]	球面	g6	17	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG18-L[17-40/0.1]	球面	g6	18	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG19-L[17-40/0.1]	球面	g6	19	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG20-L[17-40/0.1]	球面	g6	20	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG21-L[17-40/0.1]	球面	g6	21	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG22-L[17-40/0.1]	球面	g6	22	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG23-L[17-40/0.1]	球面	g6	23	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG24-L[17-40/0.1]	球面	g6	24	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAG25-L[17-40/0.1]	球面	g6	25	g6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH6-L[10-40/0.1]	球面	h7	6	h7	3	-	-	10 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAH7-L[10-40/0.1]	球面	h7	7	h7	3	-	-	10 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH8-L[15-40/0.1]	球面	h7	8	h7	4	-	-	15 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAH9-L[15-40/0.1]	球面	h7	9	h7	4	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH10-L[15-40/0.1]	球面	h7	10	h7	5	-	-	15 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAH11-L[15-40/0.1]	球面	h7	11	h7	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH12-L[15-40/0.1]	球面	h7	12	h7	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH13-L[15-40/0.1]	球面	h7	13	h7	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH14-L[15-40/0.1]	球面	h7	14	h7	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH15-L[15-40/0.1]	球面	h7	15	h7	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH16-L[17-40/0.1]	球面	h7	16	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH17-L[17-40/0.1]	球面	h7	17	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH18-L[17-40/0.1]	球面	h7	18	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH19-L[17-40/0.1]	球面	h7	19	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH20-L[17-40/0.1]	球面	h7	20	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH21-L[17-40/0.1]	球面	h7	21	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH22-L[17-40/0.1]	球面	h7	22	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH23-L[17-40/0.1]	球面	h7	23	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH24-L[17-40/0.1]	球面	h7	24	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAH25-L[17-40/0.1]	球面	h7	25	h7	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM6-L[10-40/0.1]	球面	m6	6	m6	3	-	-	10 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAM7-L[10-40/0.1]	球面	m6	7	m6	3	-	-	10 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM8-L[15-40/0.1]	球面	m6	8	m6	4	-	-	15 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAM9-L[15-40/0.1]	球面	m6	9	m6	4	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM10-L[15-40/0.1]	球面	m6	10	m6	5	-	-	15 ～ 40	-	10	1個	-( - )	3日目
ALPSQTAM11-L[15-40/0.1]	球面	m6	11	m6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM12-L[15-40/0.1]	球面	m6	12	m6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM13-L[15-40/0.1]	球面	m6	13	m6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM14-L[15-40/0.1]	球面	m6	14	m6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM15-L[15-40/0.1]	球面	m6	15	m6	5	-	-	15 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM16-L[17-40/0.1]	球面	m6	16	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM17-L[17-40/0.1]	球面	m6	17	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM18-L[17-40/0.1]	球面	m6	18	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM19-L[17-40/0.1]	球面	m6	19	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM20-L[17-40/0.1]	球面	m6	20	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM21-L[17-40/0.1]	球面	m6	21	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM22-L[17-40/0.1]	球面	m6	22	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM23-L[17-40/0.1]	球面	m6	23	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM24-L[17-40/0.1]	球面	m6	24	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目
ALPSQTAM25-L[17-40/0.1]	球面	m6	25	m6	6	-	-	17 ～ 40	なし	10	1個	-( - )	3日目

基本情報

頭部が球面のため、相手側への傷つき防止ができます。公差は選択・各部寸法はフリーでご指定いただけます。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			￥基準単価テーパ	￥基準単価球面
Type	D公差	D	ALPSTTA	ALPSQTA
ALPSTTA(テーパ) ALPSQTA(球面)	M(m6) P(p6) G(g6) H(h7)	6	950	990
		7	960	1,000
		8	960	1,000
		9	980	1,020
		10	1,000	1,040
		11	1,050	1,100
		12	1,080	1,120
		13	1,100	1,140
		14	1,120	1,170
		15	1,140	1,190
		16	1,190	1,230
		17	1,230	1,270
		18	1,270	1,310
		19	1,370	1,420
		20	1,430	1,470
		21	1,480	1,520
		22	1,530	1,580
		23	1,590	1,630
		24	1,640	1,680
		25	1,690	1,730

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
