仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

位置決めピン　大頭球面タイプ　－公差選択おねじ－

位置決めピン　大頭球面タイプ　－公差選択おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 5.0平均満足度5.0 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

大頭球面タイプの各部寸法がフリーでご指定いただけます。また、両端部公差も指定可...

詳細情報を確認する

規格・仕様：
  • 大口分納
  • 基本形状：
    大頭
  • 導入側先端タイプ：
    球面
  • 導入側仕様：
    なし
  • 取付側形状：
    おねじ

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定3,288件の候補があります。

Loading...

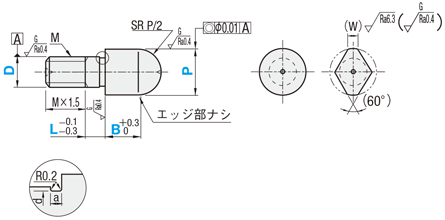

外形図・規格表

●おねじ

（丸）

（ダイヤ）

D＜3の場合
a＝0.5
d＝Dー0.1
[ ! ]逃げ部寸法は参考値になります。
D≧3の場合
a＝1.0
d＝Dー0.2
位置決めピン　大頭球面タイプ　－公差選択おねじ－:関連画像
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度Type
丸ダイヤ
①SKS3相当−焼入硬度60～63HRCKFQNAKFQND
②SKS3相当硬質クロムメッキ焼入硬度50～55HRC
メッキ硬度750HV～		GKFQNA−
③SUS304−−SKFQNASKFQND
④SUS440Cまたは
13Crステンレス		−焼入硬度50～55HRCCKFQNACKFQND
⑤SKS3相当硬質クロムメッキ＋バフ研磨焼入硬度50～55HRC
メッキ硬度750HV～		MGKFQNAMGKFQND

規格表

型式−P−L−B

Type 形状 D公差 P公差 D
KFQ A M S 6−P8.00−L8−B6.0
■公差選択
D
又は
P		並級精級
MPGHSAB
m6p6g6h7−−−
3.00＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		 0
−0.010		 0
−0.01		＋0.005
 0		 0
−0.005
3.50
〜
6.00		＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		 0
−0.012
6.01
〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		 0
−0.015
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		 0
−0.018
18.01
〜
30.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020		 0
−0.021
[ ! ]精級は並級基準単価×1.1となります。
[ NG ]硬質クロムメッキ品及びバフ研磨品は精級公差選択不可。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>> こちら
[ ! ]先端球面部は磨きがかかる場合がございます。
■おねじ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		(W)M＊締付トルク
N・cm
Type形状D公差
選択		P公差
選択		D
KFQN
GKFQN＊
SKFQN
CKFQN		(バフ研磨品)
MGKFQN＊
[ ! ]D≧5に適用		A(丸)

D(ダイヤ)		M
P
G
H
＊A
＊B		S
M
P
G
H
＊A
＊B		 33.50〜8.000〜62.0〜10.01.5M398
 44.50〜8.000〜82.0〜10.01.8M4225
 55.50〜8.000〜102.0〜15.0(10.0)2.2M5461
 6 6.50〜10.000〜102.0〜15.03M6784
 8 8.50〜15.000〜102.0〜30.0(15.0)3.5M81911
1011.00〜17.000〜153.0〜30.0(25.0)4M103783
1213.00〜20.00(18.00)0〜153.0〜30.0(25.0)5M126605
1617.00〜27.000〜205.0〜30.07M1616366
2022.00〜30.000〜205.0〜30.09M2032928
[ ! ]P寸（　）・B寸（　）はダイヤ形状に適用 [ ! ]P寸（　）・L寸（　）・B寸（　）はダイヤ形状に適用 [ NG ]硬質クロムメッキ品とバフ研磨品は＊印公差記号（精級A・B）は選択不可
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、SUS440Cの識別溝はつきません。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
RC首下R加工を追加
位置決めピン　大頭球面タイプ　－公差選択おねじ－:関連画像
首下の逃げをR0.5に変更します　
[ ! ]P-D≧2の場合に適用
[ ! ]NNCとの併用不可		KFQNAMS6-P8.0-L8-B6.0-RC300
SC2面幅を追加
位置決めピン　大頭球面タイプ　－公差選択おねじ－:関連画像
SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます
[ NG ]LACとの併用不可		KFQNAMS6-P8.0-L8-B6.0-SC7500
LACレンチ穴を追加
位置決めピン　大頭球面タイプ　－公差選択おねじ－:関連画像

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直にあきますが、
方向は任意となります。

[ ! ]おねじはD≧5に適用　[ ! ]SCとの併用不可
[ ! ]Q+1.5≦Bの場合に適用
[ NG ]圧入は適用不可
D適用寸法
B
55.0〜
6 6T
8 8T
10 10T
12 12T
13 13T10.0〜
16 16T
20 20T
レンチ穴寸法
PQ
5.50〜9.992
10.00〜16.993.5
17.00〜5
KFQNAMS6-P8.0-L8-B6.0-LAC300
NNCねじ元ニゲ加工を追加
位置決めピン　大頭球面タイプ　－公差選択おねじ－:関連画像
[ ! ]L=0の場合に適用
[ NG ]RCとの併用不可		KFQNAMS6-P8.0-L0-B6.0-NNC100

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 55
  8. 次へ
型番
環境対応
特性・用途
導入側先端形状
表面処理
熱処理
材質
位置決め側外径 P(mm)
位置決め側外径公差
取付側外径 D(mm)
取付側公差
ねじ径M(mm)
B(mm)
L(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
0.005/0
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
0.005/0
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
0.005/0
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
0.005/0
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
0.005/0
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
0.005/0
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
13 ～ 20
0.005/0
12
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
17 ～ 27
0.005/0
16
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
22 ～ 30
0.005/0
20
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
0/-0.005
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
0/-0.005
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
0/-0.005
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
0/-0.005
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
0/-0.005
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
0/-0.005
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
13 ～ 20
0/-0.005
12
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
17 ～ 27
0/-0.005
16
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
22 ～ 30
0/-0.005
20
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
g6
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
g6
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
g6
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
g6
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
g6
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
g6
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
13 ～ 20
g6
12
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
17 ～ 27
g6
16
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
22 ～ 30
g6
20
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
h7
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
h7
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
h7
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
h7
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
h7
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
h7
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
13 ～ 20
h7
12
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
17 ～ 27
h7
16
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
22 ～ 30
h7
20
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
m6
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
m6
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
m6
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
m6
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
m6
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
m6
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
13 ～ 20
m6
12
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
17 ～ 27
m6
16
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
22 ～ 30
m6
20
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
p6
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
p6
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
p6
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
p6
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
p6
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
p6
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
13 ～ 20
p6
12
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
17 ～ 27
p6
16
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
22 ～ 30
p6
20
0.005/0
-
5 ～ 30
0 ～ 20
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
3.5 ～ 8
0/-0.01
3
0.005/0
-
2 ～ 10
0 ～ 6
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
4.5 ～ 8
0/-0.01
4
0.005/0
-
2 ～ 10
0 ～ 8
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
5.5 ～ 8
0/-0.01
5
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
6.5 ～ 10
0/-0.01
6
0.005/0
-
2 ～ 15
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
8.5 ～ 15
0/-0.01
8
0.005/0
-
2 ～ 30
0 ～ 10
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

RoHS対応（10物質）
該当なし
丸
なし
ズブ焼入
[ステンレス] SUS440Cまたは13Crステンレス
11 ～ 17
0/-0.01
10
0.005/0
-
3 ～ 30
0 ～ 15
対象
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

2日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 55
  8. 次へ

Loading...

詳細情報

基本情報

大頭球面タイプの各部寸法がフリーでご指定いただけます。また、両端部公差も指定可能です。

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]精級の価格
 公差選択A・Bを選択した場合は、下記基準単価⊗1.1（1円単位切り捨て）
 価格算出例 KFQNAMA10−P11.05−L12−B5.5
1,890（KFQNA10）×1.1＝2,070円
■おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D￥基準単価 丸形状￥基準単価 ダイヤ形状
①SKS3焼
KFQNA		②SKS3硬質
GKFQNA		③SUS304
SKFQNA		⑤SUS440Cまたは
13Crステンレス
CKFQNA		⑧SKS3硬質＋バフ
MGKFQNA		①SKS3焼
KFQND		②SKS3硬質
GKFQND		③SUS304
SKFQND		⑤SUS440Cまたは
13Crステンレス
CKFQND		⑧SKS3硬質＋バフ
MGKFQND
 31,3801,6502,1202,190-1,750-2,7102,550-
 41,4901,8002,2702,350-1,890-2,9002,720-
 51,6501,9702,3102,5202,5602,040-3,0302,8603,240
 61,7202,0602,3502,5802,6802,120-3,1602,9103,450
 81,8002,1602,5002,6402,8102,220-3,1902,9603,580
101,8902,2702,5802,6602,9502,360-3,3003,0303,740
121,9702,3602,7102,7303,0802,440-3,3803,0903,860
162,5703,0903,1902,9204,0103,370-3,7003,4805,080
203,2403,9003,9303,5805,0603,820-4,1003,8506,110
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦③SUS304以外
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～300301〜
値引率基準単価5%10%18%23%お見積り
出荷日通常＋7日
  ◦③SUS304
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～300301～500501～
値引率基準単価5%10%18%40%55%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]バフ研磨品は、21コ以上お見積りとなります。

納期

●材質No.①③⑤
 2 日目出荷
●材質No.②④
 3 日目出荷
●バフ研磨品（材質No.⑦～⑨）
 5 日目出荷
●2日目・3日目共通
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]材質No.②④硬質クロムメッキ品はストーク適用不可


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン　大頭球面タイプ　－公差選択おねじ－

位置決めピン　大頭球面タイプ　－公差選択おねじ－

    【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択おねじ－

    【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択おねじ－

      位置決めピン　大頭球面タイプ　－公差選択めねじ－

      位置決めピン　大頭球面タイプ　－公差選択めねじ－

        位置決めピン　大頭球面タイプ　－公差選択圧入－

        位置決めピン　大頭球面タイプ　－公差選択圧入－

          位置決めピン　大頭球面タイプ　－おねじ－

          位置決めピン　大頭球面タイプ　－おねじ－

            【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択めねじ－

            【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択めねじ－

              【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択圧入－

              【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択圧入－

                位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－おねじ－

                位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－おねじ－

                  【クリーン洗浄品】位置決めピン　大頭球面タイプ　－おねじ－

                  【クリーン洗浄品】位置決めピン　大頭球面タイプ　－おねじ－

                    位置決めピン　小頭球面タイプ　ＤＰ公差選択　－めねじ－

                    位置決めピン　小頭球面タイプ　ＤＰ公差選択　－めねじ－

                      【クリーン洗浄品】位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－おねじ－

                      【クリーン洗浄品】位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－おねじ－

                        位置決めピン　大頭球面タイプ　－めねじ－

                        位置決めピン　大頭球面タイプ　－めねじ－

                          位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－

                          位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   5日目～   2日目～   2日目～   在庫品1日目～   当日出荷可能 5日目～   5日目～   2日目～   3日目～   2日目～   5日目～   在庫品1日目～   当日出荷可能 2日目～
                            基本形状 大頭 大頭 大頭 大頭 大頭 大頭 大頭 大頭 大頭 小頭 大頭 大頭 小頭
                            導入側先端タイプ 球面 球面 球面 球面 球面 球面 球面 フラット 球面 球面 フラット 球面 球面
                            導入側仕様 なし なし なし なし なし なし なし なし なし なし なし なし なし
                            取付側形状 おねじ おねじ めねじ ストレート（圧入） おねじ めねじ ストレート（圧入） おねじ おねじ めねじ おねじ めねじ ストレート（圧入）

                            位置決めピン　大頭球面タイプ　－公差選択おねじ－のレビュー

                            評価 5.0 平均満足度：5.0 3件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            装置の位置決めに
                            評価 5.0満足度：5.02019/02/09
                            装置の位置決めに、ネジで止めるタイプなので後からも簡単に取り外しができ、汎用装置に便利です。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備
                            評価 5.0満足度：5.02022/07/06
                            この商品は自社の装置に使用しています。ワークのための装置に位置決めピンとして使用しているものになります。使用については特に問題ありませんし、不都合な点もないように思われます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具作成
                            評価 5.0満足度：5.02018/02/26
                            ピンとして使用。
                            製品にぴったりフィットするのでとても助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
