位置決めピン　樹脂大頭先端形状選択　－圧入－

位置決めピン　樹脂大頭先端形状選択　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.7平均満足度4.7 この商品のレビューをみる（9件）
通常価格(税別)
 -
税込価格
 -

樹脂製の位置決めピン。傷防止が可能です。圧入での取り付けとなります。【FY21...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定304件の候補があります。

Loading...

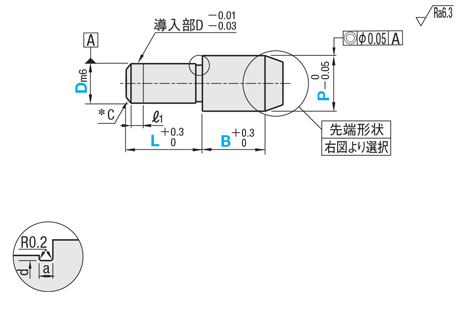

外形図・規格表

●圧入
＊D＝1の場合、D寸部面取りは0.1となります。 D＜3の場合
a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2 位置決めピン　樹脂大頭先端形状選択－圧入－:関連画像
[ ! ]逃げ部寸法は参考値になります。
[ ! ]外径公差は室温での測定結果です。
先端形状選択
テーパ位置決めピン　樹脂大頭先端形状選択　－圧入－:関連画像球面位置決めピン　樹脂大頭先端形状選択　－圧入－:関連画像
フラット位置決めピン　樹脂大頭先端形状選択　－圧入－:関連画像
Type固定部選択頭部形状選択材質使用雰囲気温度
P寸指定P・L・B寸指定
丸ダイヤ丸ダイヤ
JPJPDFJPFJPDZ(圧入)A(テーパ)
FA(フラット)
Q(球面)		ポリアセタール(黒)−45〜95℃
MJPMJPDMFPMFPDMCナイロン(青)−40〜120℃
DJP-DFP-導電性MCナイロンCDR2(黒)−40〜120℃
JKPJKPDFKPFKPDPEEK(自然色アイボリー)−50〜250℃
[ ! ]お選び頂けない組み合わせがございます。価格表をご参照の上、ご選定ください。

[ ! ]ポリアセタール・MCナイロン・導電性MCナイロン・PEEKの特性値>>こちら
(ポリアセタール・MCナイロンはスタンダードグレードを参照ください)

規格表

型式−P

Type 固定部選択 頭部形状 D
JP Z A 8−10.00
■P寸指定タイプ
型式P
指定
0.01mm単位		LBCmℓ1(W)
Type固定部選択頭部形状DD寸公差
m6
(丸)
JP

MJP

DJP

JKP		（ダイヤ）
JPD

MJPD

JKPD

*D≧3適用		Z(圧入)A(テーパ)
FA(フラット)
Q(球面)		1＋0.008
＋0.002		1.50〜2.50330.30.50-
2＋0.008
＋0.002		2.50〜4.00430.510-
3＋0.008
＋0.002		3.50(4.00)〜6.00550.5211.5
4＋0.012
＋0.004		4.50〜7.00561311.8
5＋0.012
＋0.004		5.50〜8.001061312.2
6＋0.012
＋0.004		 6.50〜10.001081313
8＋0.015
＋0.006		 9.00〜13.001581.5413.5
10＋0.015
＋0.006		11.00〜15.0015102414
[ ! ]P寸（　）はダイヤ形状に適用
■P寸・L寸・B寸指定タイプ
型式P
指定
0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		Cmℓ1(W)
Type固定部選択頭部形状DD寸公差
m6
(丸)
FJP

MFP

DFP

FKP		（ダイヤ）
FJPD

MFPD

FKPD

*D≧3適用		Z(圧入)A(テーパ)
FA(フラット)
Q(球面)		1＋0.008
＋0.002		1.50〜2.502～32.0～5.00.30.50-
2＋0.008
＋0.002		2.50〜4.002～62.0～10.00.510-
3＋0.008
＋0.002		3.50(4.00)〜6.003～62.0～10.00.5211.5
4＋0.012
＋0.004		4.50〜7.004～82.0～10.01311.8
5＋0.012
＋0.004		5.50〜8.005～102.0～10.01312.2
6＋0.012
＋0.004		 6.50〜10.006～122.0～12.01313
8＋0.015
＋0.006		 9.00〜13.008～162.0(3.0)～15.01.5413.5
10＋0.015
＋0.006		11.00〜15.0010～203.0(4.0)～20.0(15.0)2414
[ ! ]P寸（　）はダイヤ形状に適用
[ ! ]B寸（　）はフラット・ダイヤ形状に適用

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
導入側先端形状
導入側先端タイプ
材質
位置決め側外径 P(mm)
取付側外径 D(mm)
取付部長さ L(mm)
位置決め部長さ B(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
テーパ
[樹脂] 導電性MCナイロンCDR2
1.5 ～ 2.5
1
2 ～ 3
2 ～ 5
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
2.5 ～ 4
2
2 ～ 6
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
3.5 ～ 6
3
3 ～ 6
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
4.5 ～ 7
4
4 ～ 8
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
5.5 ～ 8
5
5 ～ 10
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
6.5 ～ 10
6
6 ～ 12
2 ～ 12
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
9 ～ 13
8
8 ～ 16
2 ～ 15
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
11 ～ 15
10
10 ～ 20
3 ～ 20
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
1.5 ～ 2.5
1
2 ～ 3
2 ～ 5
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
2.5 ～ 4
2
2 ～ 6
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
3.5 ～ 6
3
3 ～ 6
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
4.5 ～ 7
4
4 ～ 8
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
5.5 ～ 8
5
5 ～ 10
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
6.5 ～ 10
6
6 ～ 12
2 ～ 12
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
9 ～ 13
8
8 ～ 16
3 ～ 15
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
11 ～ 15
10
10 ～ 20
4 ～ 15
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
1.5 ～ 2.5
1
2 ～ 3
2 ～ 5
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
2.5 ～ 4
2
2 ～ 6
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
3.5 ～ 6
3
3 ～ 6
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
4.5 ～ 7
4
4 ～ 8
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
5.5 ～ 8
5
5 ～ 10
2 ～ 10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
6.5 ～ 10
6
6 ～ 12
2 ～ 12
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
9 ～ 13
8
8 ～ 16
2 ～ 15
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
11 ～ 15
10
10 ～ 20
3 ～ 20
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
1.5 ～ 2.5
1
3
3
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
2.5 ～ 4
2
4
3
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
3.5 ～ 6
3
5
5
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
4.5 ～ 7
4
5
6
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
5.5 ～ 8
5
10
6
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
6.5 ～ 10
6
10
8
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
9 ～ 13
8
15
8
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
テーパ
[樹脂] 導電性MCナイロンCDR2
11 ～ 15
10
15
10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
1.5 ～ 2.5
1
3
3
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
2.5 ～ 4
2
4
3
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
3.5 ～ 6
3
5
5
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
4.5 ～ 7
4
5
6
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
5.5 ～ 8
5
10
6
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
6.5 ～ 10
6
10
8
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
9 ～ 13
8
15
8
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
フラット
[樹脂] 導電性MCナイロンCDR2
11 ～ 15
10
15
10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
1.5 ～ 2.5
1
3
3
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
2.5 ～ 4
2
4
3
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
3.5 ～ 6
3
5
5
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
4.5 ～ 7
4
5
6
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
5.5 ～ 8
5
10
6
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
6.5 ～ 10
6
10
8
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
9 ～ 13
8
15
8
導電性MCナイロンCDR2
10

1個

-( - )

3日目

丸
球面
[樹脂] 導電性MCナイロンCDR2
11 ～ 15
10
15
10
導電性MCナイロンCDR2
10

1個

-( - )

3日目

ダイヤ
テーパ
[樹脂] ポリアセタール
4 ～ 6
3
3 ～ 6
2 ～ 10
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
テーパ
[樹脂] ポリアセタール
4.5 ～ 7
4
4 ～ 8
2 ～ 10
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
テーパ
[樹脂] ポリアセタール
5.5 ～ 8
5
5 ～ 10
2 ～ 10
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
テーパ
[樹脂] ポリアセタール
6.5 ～ 10
6
6 ～ 12
2 ～ 12
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
テーパ
[樹脂] ポリアセタール
9 ～ 13
8
8 ～ 16
3 ～ 15
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
テーパ
[樹脂] ポリアセタール
11 ～ 15
10
10 ～ 20
4 ～ 15
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
フラット
[樹脂] ポリアセタール
4 ～ 6
3
3 ～ 6
2 ～ 10
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
フラット
[樹脂] ポリアセタール
4.5 ～ 7
4
4 ～ 8
2 ～ 10
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
フラット
[樹脂] ポリアセタール
5.5 ～ 8
5
5 ～ 10
2 ～ 10
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
フラット
[樹脂] ポリアセタール
6.5 ～ 10
6
6 ～ 12
2 ～ 12
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
フラット
[樹脂] ポリアセタール
9 ～ 13
8
8 ～ 16
3 ～ 15
ポリアセタール
10

1個

-( - )

3日目

ダイヤ
フラット
[樹脂] ポリアセタール
11 ～ 15
10
10 ～ 20
4 ～ 15
ポリアセタール
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

樹脂製の位置決めピン。傷防止が可能です。圧入での取り付けとなります。

【FY21新商品】
・ダイヤ形状を規格追加しました。
・丸形状との組合せでワークの位置決めにご利用ください。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■圧入（丸）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Dテーパ ￥基準単価フラット ￥基準単価球面 ￥基準単価
JPZAMJPZADJPZAJKPZAFJPZAMFPZADFPZAFKPZAJPZFAMJPZFADJPZFAJKPZFAFJPZFAMFPZFADFPZFAFKPZFAJPZQMJPZQDJPZQJKPZQFJPZQMFPZQDFPZQFKPZQ
11,4701,5401,830-1,7302,1302,5302,7001,4401,5401,7602,3001,7002,1302,4402,5008401,7001,9402,3901,1202,3502,6802,970
25701,0301,140-6701,4301,6002,0309601,0301,1001,5301,1301,4301,5301,7605601,1301,2201,6907501,5601,6702,230
36101,1101,240-7101,5401,7202,1901,0301,1101,2001,6601,2101,5401,6501,9106101,2301,3101,8308001,6901,8102,420
46601,2001,330-7801,6601,8502,3601,1201,2001,2801,8001,3101,6601,7702,0606501,3201,4201,9708401,8301,9502,460
57101,2901,440-8501,7701,9702,3901,2101,2901,3901,9201,4401,7701,9002,2107001,4201,5202,1108901,9502,0902,630
67601,3801,530-8901,9002,1202,5501,2801,3801,4702,0501,5101,9002,0402,3507501,5101,6802,2609302,0902,3302,650
88001,4601,690-9302,0202,3302,6001,3501,4601,6302,1701,5902,0202,2502,3608001,6101,8602,3909802,2202,5602,800
108301,5402,000-9802,1302,7502,7001,4101,5401,9302,3001,6602,1302,6602,5008401,7002,1202,6001,0302,3502,9302,970
■圧入（ダイヤ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Dテーパ ￥基準単価フラット ￥基準単価球面 ￥基準単価
JPDZAMJPDZAJKPDZAFJPDZAMFPDZAFKPDZAJPDZFAMJPDZFAJKPDZFAFJPDZFAMFPDZFAFKPDZFAJPDZQMJPDZQJKPDZQFJPDZQMFPDZQFKPDZQ
31,7501,8302,1601,8702,0202,8601,7501,8102,1601,8602,0202,4901,7501,8302,3801,8702,2103,140
41,8101,8402,3401,9102,1603,0801,7901,8202,3401,8702,1602,6801,7601,8402,5701,9102,3803,200
51,8501,8602,5001,9502,3103,1201,8401,8502,5001,8802,3102,8701,8101,8702,7501,9502,5403,410
61,8902,0202,6702,0102,4803,3201,8802,0002,6702,0002,4803,0701,8902,0302,9402,0102,7203,440
81,9102,0602,8402,0202,6303,3901,9002,0302,8402,0702,6303,0801,9002,0903,1202,0202,8903,650
101,9302,0702,9902,0302,7703,5201,9202,0402,9902,1602,7703,2601,9102,2203,3902,0303,0703,860
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
●圧入（丸）
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～150151〜
値引率基準価格5%10%23%23%お見積り
出荷日通常+5日
●圧入（ダイヤ）
数量区分標準対応個別対応
小口大口大口
数　量1～23～1920～3435～4950～100101～150151〜
値引率基準単価15%20%25%35%35%お見積り
出荷日通常+5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 ご注文締切
 3 日目出荷 急

ストークA

翌日出荷500円/1本PM 6:00迄>>こちら

[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

大　口
出荷日		+5日目出荷数量
101～150
[ ! ]ストーク対応不可
出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]外径公差は室温での測定結果です。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン　樹脂大頭先端形状選択　－圧入－

位置決めピン　樹脂大頭先端形状選択　－圧入－

    【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－圧入－

    【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－圧入－

      位置決めピン　樹脂大頭先端形状選択　－おねじ－

      位置決めピン　樹脂大頭先端形状選択　－おねじ－

        【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－めねじ－

        【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－めねじ－

          【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－おねじ－

          【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－おねじ－

            【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－おねじ－

            【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－おねじ－

              【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－全ねじ－

              【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－全ねじ－

                位置決めピン　樹脂小頭タイプ　－めねじ－

                位置決めピン　樹脂小頭タイプ　－めねじ－

                  【クリーン洗浄品】位置決めピン　－樹脂小頭タイプ－

                  【クリーン洗浄品】位置決めピン　－樹脂小頭タイプ－

                    【クリーン洗浄品】位置決めピン　樹脂小頭タイプ　－めねじ－

                    【クリーン洗浄品】位置決めピン　樹脂小頭タイプ　－めねじ－

                      【クリーン洗浄品】位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－圧入－

                      【クリーン洗浄品】位置決めピン　大頭フラットタイプ　ＤＰ公差選択　－圧入－

                        【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

                        【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

                          【クリーン洗浄品】位置決めピン　－樹脂小径タイプー

                          【クリーン洗浄品】位置決めピン　－樹脂小径タイプー
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   3日目   6日目～   6日目   5日目～   5日目～   3日目   6日目   6日目   5日目～   3日目～   6日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 - クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 - クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 大頭 大頭 大頭 大頭 大頭 大頭 大頭 小頭 小頭 小頭 大頭 大頭 ストレート
                            導入側仕様 なし なし なし なし なし なし なし なし なし なし なし なし なし
                            取付側形状 ストレート（圧入） ストレート（圧入） おねじ めねじ おねじ おねじ おねじ めねじ ストレート（圧入） めねじ ストレート（圧入） ストレート（圧入） ストレート（圧入）

                            位置決めピン　樹脂大頭先端形状選択　－圧入－のレビュー

                            評価 4.7 平均満足度：4.7 9件のレビュー
                            1. 星５
                              78%
                            2. 星４
                              22%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            位置決めピン
                            評価 5.0満足度：5.02023/05/31
                            位置決め部分に使用。図面を書いて手配してと考えるとコストメリット大。
                            相手に傷がつかないので安心。寸法など選択肢が多く希望の物が見つかります

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決めピン
                            評価 5.0満足度：5.02023/05/31
                            位置決め部分に使用。図面を書いて手配してと考えるとコストメリット大。
                            相手に傷がつかないので安心。寸法など選択肢が多く希望の物が見つかります

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決めピン
                            評価 5.0満足度：5.02022/12/07
                            この商品は自社で新規に製品を作製する際に位置決め用のピンとして使用しているものです。大変使いやすくて良いものだと思います。新規で製品を作製する際には必ず使用しているもので、使い慣れてもいますし、これまで何も不都合なことはなかったです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備補修用
                            評価 5.0満足度：5.02022/08/18
                            この商品は自社設備（レーザー加工機）の補修用部品として指定されている関係で購入しているものになります。純正品との扱いになりますので問題なく使用できていますし、使用していても特に不満はありません。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            検査装置に使用しています
                            評価 5.0満足度：5.02022/02/09
                            自社で新規製品の基板を通電検査する、検査装置の基板の位置決め用に使用しています。基板の位置決め用なので、材質も樹脂(MCナイロン)にしました。ミスミのCADデーターを使用して、図面を作成し、注文にもいかしています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品の位置決め
                            評価 4.0満足度：4.02023/06/29
                            傷のついてほしくない穴への位置決めで使用した。
                            樹脂なので仕方ないが、折れやすいので。心棒を通して強度を上げたバリエーションが欲しい。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            9件全て見る

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
