位置決めピン　二段タイプ　－めねじ－

位置決めピン　二段タイプ　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
  • 規格拡張対象
評価 4.7平均満足度4.7 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

【特長】異なる穴径のワークの位置決めをしたい時に適しています。めねじでの取り付...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定18件の候補があります。

Loading...

外形図・規格表

●めねじ
位置決めピン　二段タイプ　－めねじ－:関連画像
[ ! ]P＞Q Q－2mtan15°≧0.73 tan15°≒0.267

[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ M ]材質[ S ]表面処理[ H ]硬度めねじ
D公差g6
SKS3相当−焼入硬度 60〜63HRCWPG
SUS304−−SWPG
SUS304硬質クロムメッキメッキ硬度 750HV〜HWPG

規格表

型式−P−Q−L−B−E−F
HWPG16−P20.02−Q15.30−L18−B12.3−E3.1−F5.0
■めねじ
型式D寸公差g6P
指定0.01mm単位		Q
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		E
指定0.1mm単位		F
指定0.1mm単位		mM
(並目)		＊締付トルク
N・cm		ℓ
TypeD
D公差g6
WPG
SWPG
HWPG		6−0.004
−0.012		 6.00〜10.002.00〜9.00 6〜122.0〜20.01.0〜10.02.0〜20.03M3985
8−0.005
−0.014		 8.00〜13.00 3.00〜12.00 8〜164M42258
1010.00〜15.00 3.00〜14.0010〜203.0〜20.03.0〜20.0M5461
12−0.006
−0.017		12.00〜16.00 5.00〜15.0012〜24
1616.00〜25.0010.00〜24.0016〜325.0〜20.05.0〜20.05M8191112
20−0.007
−0.020		20.00〜30.0013.00〜29.0020〜40
[ ! ]首下部の強度に注意 >> こちら [ ! ]下穴深さ（>> こちら）をご確認ください。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

型番リスト

表示件数:
  1. 1
型番
表面処理
熱処理
材質
位置決め側外径 P(mm)
取付側外径 D(mm)
B(mm)
E(mm)
F(mm)
L(mm)
Q(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[硬質クロムメッキ] 硬質クロムメッキ
なし
[ステンレス] SUS304
6 ～ 10
6
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
SUS304
硬質クロムメッキ
10

1個

-( - )

4日目

[硬質クロムメッキ] 硬質クロムメッキ
なし
[ステンレス] SUS304
8 ～ 13
8
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
SUS304
硬質クロムメッキ
10

1個

-( - )

4日目

[硬質クロムメッキ] 硬質クロムメッキ
なし
[ステンレス] SUS304
10 ～ 15
10
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
SUS304
硬質クロムメッキ
10

1個

-( - )

4日目

[硬質クロムメッキ] 硬質クロムメッキ
なし
[ステンレス] SUS304
12 ～ 16
12
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
SUS304
硬質クロムメッキ
10

1個

-( - )

4日目

[硬質クロムメッキ] 硬質クロムメッキ
なし
[ステンレス] SUS304
16 ～ 25
16
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
SUS304
硬質クロムメッキ
10

1個

-( - )

4日目

[硬質クロムメッキ] 硬質クロムメッキ
なし
[ステンレス] SUS304
20 ～ 30
20
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
SUS304
硬質クロムメッキ
10

1個

-( - )

4日目

なし
なし
[ステンレス] SUS304
6 ～ 10
6
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
SUS304
-
10

1個

-( - )

2日目

なし
なし
[ステンレス] SUS304
8 ～ 13
8
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
SUS304
-
10

1個

-( - )

2日目

なし
なし
[ステンレス] SUS304
10 ～ 15
10
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
SUS304
-
10

1個

-( - )

2日目

なし
なし
[ステンレス] SUS304
12 ～ 16
12
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
SUS304
-
10

1個

-( - )

2日目

なし
なし
[ステンレス] SUS304
16 ～ 25
16
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
SUS304
-
10

1個

-( - )

2日目

なし
なし
[ステンレス] SUS304
20 ～ 30
20
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
SUS304
-
10

1個

-( - )

2日目

なし
ズブ焼入
[スチール] SKS3相当
6 ～ 10
6
2 ～ 20
1 ～ 10
2 ～ 20
6 ～ 12
2 ～ 9
SKS3相当
-
10

1個

-( - )

3日目

なし
ズブ焼入
[スチール] SKS3相当
8 ～ 13
8
2 ～ 20
1 ～ 10
2 ～ 20
8 ～ 16
3 ～ 12
SKS3相当
-
10

1個

-( - )

3日目

なし
ズブ焼入
[スチール] SKS3相当
10 ～ 15
10
3 ～ 20
1 ～ 10
3 ～ 20
10 ～ 20
3 ～ 14
SKS3相当
-
10

1個

-( - )

3日目

なし
ズブ焼入
[スチール] SKS3相当
12 ～ 16
12
3 ～ 20
1 ～ 10
3 ～ 20
12 ～ 24
5 ～ 15
SKS3相当
-
10

1個

-( - )

3日目

なし
ズブ焼入
[スチール] SKS3相当
16 ～ 25
16
5 ～ 20
1 ～ 10
5 ～ 20
16 ～ 32
10 ～ 24
SKS3相当
-
10

1個

-( - )

3日目

なし
ズブ焼入
[スチール] SKS3相当
20 ～ 30
20
5 ～ 20
1 ～ 10
5 ～ 20
20 ～ 40
13 ～ 29
SKS3相当
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】異なる穴径のワークの位置決めをしたい時に適しています。めねじでの取り付けとなります。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeDWPGSWPGHWPG
D公差g6

WPG
SWPG
HWPG		61,9102,6503,180
81,9802,7603,310
102,0502,8703,430
122,1302,9803,580
162,7903,9704,760
203,4004,9405,920
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％23％お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SWPG
 2 日目出荷
●上記以外
 3 日目出荷
●2日目・3日目共通  ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]硬質クロムメッキ品はストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

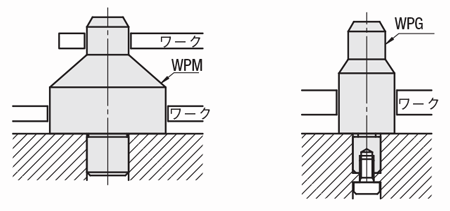

使用例

異なる穴径に1本で対応できます。
(段取り替え回数削減の目的でもご使用いただけます。)

細径（Q寸法）を導入部として利用することができます。

位置決めピン　二段タイプ　－めねじ－:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
