位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－

位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

小頭球面タイプの各部寸法に加え、両端部公差もご指定いただけます。

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定2,920件の候補があります。

Loading...

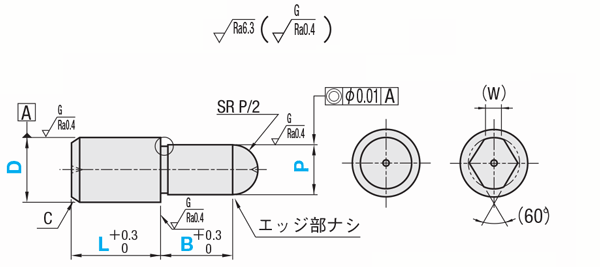

外形図・規格表

●圧入

(丸)

(ダイヤ)

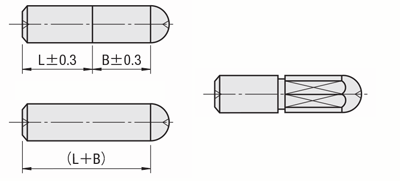

位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－:関連画像

P＜3の場合
a＝0.5
d＝P－0.1
[ ! ]逃げ部寸法は参考値になります。

P≧3の場合
a＝1.0
d＝P－0.2

位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－:関連画像

[ ! ]D＝Pのとき
（1）丸形状はニゲ溝がつきません。
（ⅰ）D＝Pで公差が異なる場合
（ⅱ）D＝Pで公差が同じ場合
（L＋B）は一般公差になります。

(2)ダイヤ形状はニゲ溝がつきます。

位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－:関連画像
[ ! ]D＝Pを規格化したストレート球面タイプもご用意しております。詳細はこちら

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度Type
丸ダイヤ
 ①SKS3相当−焼入硬度 60〜63HRCKFQSAKFQSD
 ②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		GKFQSAGKFQSD
 ③SUS304−−SKFQSASKFQSD
 ④SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRCCKFQSACKFQSD

規格表

型式−P−L−B

Type 形状 D公差 P公差 D
KFQS A G S 10−P8.00−L10−B8.0
■公差選択
D
又は
P		並級精級
MPGHSAB
m6p6g6h7−−−
1.00
〜
3.00		＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		0
−0.010		0
−0.01		＋0.005
0		0
−0.005
3.01
〜
6.00		＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		0
−0.012
6.01
〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		0
−0.015
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		0
−0.018
18.01
〜
20.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020		0
−0.021
[ ! ]精級は並級の基準単価の×1.1となります。
（1円単位切り拾て）
[ NG ]硬質クロムメッキ品は精級公差適用不可。
[ ! ]先端球面部は磨きがかかる場合がございます。
■圧入
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		C(W)規格有無 丸形状規格有無 ダイヤ形状
Type形状D公差
選択		P公差
選択		D①SKS3焼
KFQSA		②SKS3硬質
GKFQSA		③SUS304
SKFQSA		SUS440C
または
13Crステンレス
CKFQSA		①SKS3焼
KFQSD		②SKS3硬質
GKFQSD		③SUS304
SKFQSD		SUS440C
または
13Crステンレス
CKFQSD
  KFQS
GKFQS ＊
SKFQS
CKFQS		A(丸)
D(ダイヤ)
M
P
G
H
＊A
＊B		S
M
P
G
H
＊A
＊B		21.00〜2.002〜52.0〜10.00.3−●●●●−−−−
31.00〜3.003〜102.0〜10.00.51.0●●●●−−−−
41.50(2.00)〜4.004〜102.0〜10.011.0●●●●●●●●
52.00〜5.005〜102.0〜15.0(10.0)11.2●●●●●●●●
62.00〜6.005〜172.0〜15.011.5●●●●●●●●
83.00〜8.008〜212.0〜20.0(15.0)1.51.8●●●●●●●●
103.00〜10.0010〜233.0〜20.022.2●●●●●●●●
125.00〜12.0012〜243.0〜30.0(25.0)22.5●●●●●●●●
136.00〜13.0013〜265.0〜30.0(25.0)23●●●●●●●●
1610.00〜16.0016〜325.0〜30.034●●●●●●●●
2013.00〜20.0020〜405.0〜30.035●●●●●●●●
[ NG ]硬質クロムメッキ品は＊印（精級公差）適用不可。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部を追加
位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－:関連画像
導入部を追加します。
[ NG ]D≦2適用不可
Dℓ
3～61
8～202
KFQSAMS10-P8.00-L10-B8.0-GDC200
RC首元R加工を追加
位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－:関連画像
首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用		KFQSAMS10-P8.00-L10-B8.0-RC300
ACエアーベント（エアー抜き溝）
加工を追加
位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－:関連画像
エアー抜き溝加工を追加します。KFQSAMS10-P8.00-L10-B8.0-AC200

型番リスト
