ミスミ

ミスミ

位置決めピン　ストレートテーパタイプ　－圧入－

位置決めピン　ストレートテーパタイプ　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.1平均満足度4.1 この商品のレビューをみる（10件）
通常価格(税別)
 -
税込価格
 -

公差と寸法を絞り込み、短納期・低コストを実現しました。【FY21新商品】・D寸...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定216件の候補があります。

Loading...

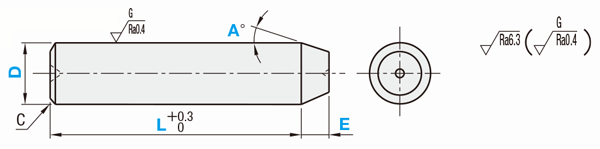

外形図・規格表

●圧入
位置決めピン　ストレートテーパタイプ　－圧入－:関連画像

[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]各寸法の組み合わせによって、センター穴がつかない場合があります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
材質No.[ M ]材質[ S ]表面処理[ H ]硬度Type
D寸固定D寸指定
①SKS3相当−焼入硬度 60〜63HRC
LPSTA
FLPSTA
②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜
GLPSTA
FGLPSTA
③SKS3相当−−
BLPSTA
FBLPSTA
④SUS304−−
SLPSTA
FSLPSTA
⑤SUS304硬質クロムメッキメッキ硬度 750HV〜
HLPSTA
FHLPSTA
⑥SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRC
CLPSTA
FCLPSTA

規格表

■D寸固定
型式 L E A
 －－－
Type D公差 D
LPSTA M  －L14.0－E2.5－A30
■D寸指定
型式 D L E A
   －－－－
Type D公差
FLPSTA M－D7.54－L14.0－E2.5－A30
■公差選択
D並級
MPGH
m6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		0
−0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		0
−0.012
6.01～10＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		0
−0.015
[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577 tan45°≒1 tan60°≒1.732
■圧入：D寸固定
型式L
指定0.1mm単位		E
指定0.1mm単位		A選択C
TypeD公差D
LPSTA
GLPSTA
BLPSTA
SLPSTA
HLPSTA
CLPSTA
M(m6)
P(p6)
G(g6)
H(h7)		13.0〜10.00.5〜10.015
30
45
60		0.1
23.0〜20.00.5
3
43.0〜25.01
54.0〜30.0
65.0〜40.0
85.0〜40.01.5
102
■圧入：D寸指定
型式D
指定0.01mm単位		L
指定0.1mm単位		E
指定0.1mm単位		A選択C
TypeD公差
FLPSTA
FGLPSTA
FBLPSTA
FSLPSTA
FHLPSTA
FCLPSTA		M(m6)
P(g6)
G(g6)
H(h7)		1.00～1.993.0～10.00.5～10.015
30
45
60		0.1
2.00～3.993.0～20.00.5
4.00～4.993.0～25.0
5.00～5.994.0～30.01
6.00～7.995.0～40.0
8.00～9.991.5

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
MHタップ加工を追加
位置決めピン　ストレートテーパタイプ　－圧入－:関連画像
[ ! ]D-2EtanA≧M+2
[ ! ]D≧6に適用　[ ! ]L+E≧ℓ2+8
[ NG ]めねじは適用不可
DM
(並目)		ℓ2
6～7.99M34
8～10M46
LPSTAM6-L18.5-E4.0-A45-MH300
GDC導入部を追加
位置決めピン　ストレートテーパタイプ　－圧入－:関連画像
導入部を追加します。
[ NG ]D≦2適用不可		LPSTAM6-L18.5-E4.0-A45-GDC200
ACエアーベント（エアー抜き溝）
加工を追加
位置決めピン　ストレートテーパタイプ　－圧入－:関連画像
エアー抜き溝加工を追加します。LPSTAM6-L18.5-E4.0-A45-AC200
DKM/DKP
DKG/DKH		ℓ1の距離だけ外径公差を変更
位置決めピン　ストレートテーパタイプ　－圧入－:関連画像
DKM=1mm単位指定
DKM18（ℓ1＝18mmだけm6に変更したい場合）
[ ! ]2≦ℓ1＜L
[ ! ]逃げ溝はつきません。
D公差記号
DKMDKPDKGDKH
m6p6g6h7
1～3.99＋0.008
＋0.002		＋0.012
＋0.006		－0.002
－0.008		 0
－0.010
4～6.99＋0.012
＋0.004		＋0.020
＋0.012		－0.004
－0.012		 0
－0.012
8～10＋0.015
＋0.006		＋0.024
＋0.015		－0.005
－0.014		 0
－0.015
LPSTAM6-L18.5-E4.0-A45-DKM10200
