位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・圧入－

位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】ツバ付タイプの各部寸法をフリーでご指定いただけます。圧入での取り付けと...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3,066件の候補があります。

Loading...

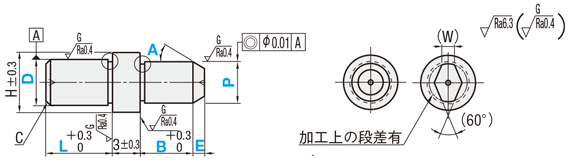

外形図・規格表

●圧入

（丸）

（ダイヤ）

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]逃げ部寸法は参考値になります。

[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
   tan45°＝1    tan60°≒1.732

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度圧入
丸形状ダイヤ形状
①SKS3相当−焼入硬度60〜63HRC
KFHA
KFHD
②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜
GKFHA
GKFHD
③SUS304−−
SKFHA
SKFHD
④SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRC
CKFHA
CKFHD

規格表

型式−P−L−B−E−A

Type D公差 P公差 D
KFHA M S 6−P6.00−L6−B3.0−E3.0−A30
■公差選択
D
又は
P		並級精級
MPGHSAB
m6p6g6h7−−−
1.00
〜
3.00		＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		 0
−0.010		 0
−0.01		＋0.005
 0		 0
−0.005
3.01
〜
6.00		＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		 0
−0.012
6.01
〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		 0
−0.015
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		 0
−0.018
18.01
〜
20.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020		 0
−0.021
[ ! ]精級は並級の基準単価の×1.1となります。（1円単位切り捨て）
■圧入
型式PLBEACH(W)
TypeD公差P公差D指定0.01mm単位指定1mm単位指定0.1mm単位指定0.1mm単位選択
選択選択
     2 1.00〜2.00 2〜42.0〜10.00.5〜10.0 0.56-
  MS 3 2.00〜4.00 3〜62.0〜10.0 0.561
(丸)(ダイヤ)PM 4 2.00〜5.00 4〜82.0〜10.0 161.2
KFHAKFHDGP 5 3.00〜6.00 5〜102.0〜15.0（10.0）15181.5
GKFHA＊GKFHD＊HG 6 4.00〜7.00 5〜122.0〜15.030181.8
SKFHASKFHD＊AH 8 5.00〜9.00 5〜162.0〜20.0（15.0）451.5112.2
CKFHACKFHD＊B＊A10 7.00〜11.00 8（10）〜203.0〜30.0（25.0）602133
 [ ! ]D≧3に適用 ＊B12 7.00〜12.0010〜243.0〜30.0（25.0） 2153.2
    13 8.00〜13.0013〜265.0〜30.0（25.0） 2163.5
    1613.00〜16.0016〜325.0〜30.0 3194
    2016.00〜20.0020〜405.0〜30.0 3235.5
[ ! ]L寸（　）・B寸（　）はダイヤ形状に適用
[ NG ]硬質クロムメッキ品は、＊印公差記号（精級A・B）は選択不可

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
HC二面幅加工を追加
HC=指定0.5mm単位指定
[ ! ]HC＞D　HC＞P		KFHAMS6-P6.00-L6-B3.0-E3.0-A3.O-HC7500
RC首元R加工を追加
首元の逃げをR0.5に変更します。
[ ! ]H-P≧2の場合に適用		KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-RC300
