位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・おねじ－

位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】ツバ付タイプの各部寸法をフリーでご指定いただけます。おねじでの取り付け...

詳細情報を確認する

規格・仕様：
  • 大口分納
  • 基本形状：
    ツバ付
  • 導入側先端タイプ：
    テーパ
  • 導入側仕様：
    なし
  • 取付側形状：
    おねじ
  • 材質証明書：
    対象

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2,628件の候補があります。

Loading...

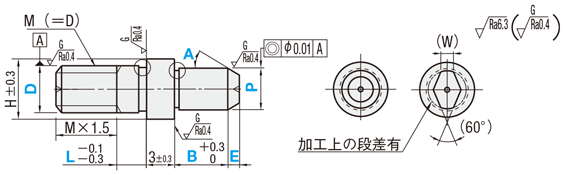

外形図・規格表

●おねじ

（丸）

（ダイヤ）

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]逃げ部寸法は参考値になります。

[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら

[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577

     tan45°＝1    tan60°≒1.732
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度おねじ
丸形状ダイヤ形状
 ①SKS3相当−焼入硬度60〜63HRCKFHNAKFHND
 ②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		GKFHNAGKFHND
 ③SUS304−−SKFHNASKFHND
 ⑤SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRCCKFHNACKFHND

規格表

型式−P−L−B−E−A

Type D公差 P公差 D
KFHNA M S 6−P6.00−L6−B3.0−E3.0−A30
■公差選択
D
又は
P		並級精級
MPGHSAB
m6p6g6h7−−−
2.00
〜
3.00		＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		 0
−0.010		 0
−0.01		＋0.005
 0		 0
−0.005
3.01
〜
6.00		＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		 0
−0.012
6.01
〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		 0
−0.015
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		 0
−0.018
18.01
〜
20.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020		 0
−0.021
[ ! ]精級は並級の基準単価の×1.1となります。（1円単位切り捨て）
■おねじ
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		E
指定0.1mm単位		A
選択		HM
(並目)		＊締付トルク
N・cm		(W)
TypeD公差
選択		P公差
選択		D
（丸）
KFHNA
GKFHNA＊
SKFHNA
CKFHNA		（ダイヤ）
KFHND
GKFHND＊
SKFHND
CKFHND		M
P
G
H
＊A
＊B		S
M
P
G
H
＊A
＊B		 32.00〜4.000〜62.0〜10.00.5〜10.015
30
45
60		6M3981
 42.00〜5.000〜82.0〜10.0M42251.2
 53.00〜6.000〜102.0〜15.0（10.0）8M54611.5
 64.00〜7.000〜102.0〜15.0M67841.8
 85.00〜9.000〜102.0〜20.0（15.0）11M819112.2
10 7.00〜11.000〜153.0〜30.0（25.0）13M1037833
12 7.00〜12.000〜153.0〜30.0（25.0）15M1266053.2
1613.00〜16.000〜205.0〜30.019M16163664
2016.00〜20.000〜205.0〜30.023M20329285.5
[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ NG ]硬質クロムメッキ品は、＊印公差記号（精級A・B）は選択不可
[ ! ]全ねじ形状の場合、SUS440Cの識別溝はつきません。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工



 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
HC二面幅加工を追加
HC=指定0.5mm単位指定
[ ! ]HC＞D　HC＞P		KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-HC7500
RC首元R加工を追加
首元の逃げをR0.5に変更します。
[ ! ]H-P≧2の場合に適用		KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-RC300
NNCねじ元に逃げを追加
ねじ元に逃げ加工を追加します。
[ ! ]L=0の場合に適用		KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-NNC100
