仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－

位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.7平均満足度4.7 この商品のレビューをみる（8件）
通常価格(税別)
 -
税込価格
 -

【特長】ツバ付タイプのツバの厚さ、ツバの径をご指定いただけます。圧入での取り付...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定179件の候補があります。

Loading...

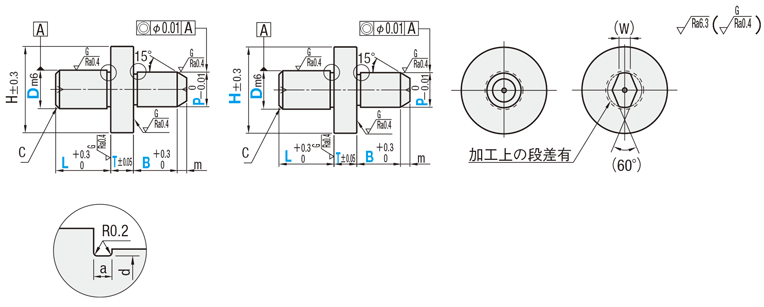

外形図・規格表

●ツバ厚指定

●ツバ径・ツバ厚指定

（丸）

（ダイヤ）

D（P）≧3の場合
a＝1.0
d＝D（P）－0.2
[ ! ]逃げ部寸法は参考値になります。

D（P）＜3の場合
a＝0.5
d＝D（P）－0.1

位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－:関連画像
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度Type
ツバ厚指定ツバ径・ツバ厚指定
丸ダイヤ丸ダイヤ
①SKS3相当−焼入硬度60〜63HRC FPJAT FPJDT FPJATD FPJDTD
②SKS3相当硬質クロムメッキ焼入硬度50～55HRC
メッキ硬度750HV～		GFPJATGFPJDTGFPJATDGFPJDTD
③SUS304−−SFPJATSFPJDTSFPJATDSFPJDTD
④SUS304硬質クロムメッキメッキ硬度750HV～HFPJAT−−−
⑤SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRCCFPJATCFPJDTCFPJATDCFPJDTD

規格表

型式−P−L−B−T−H

Type 形状 D
FPJ ATD 12−P9.98−L15−B5.5−T12−H13
■ツバ厚指定
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		T
指定0.5mm単位		HCm(W)規格有無
Type形状DD寸公差
m6		丸形状ダイヤ形状
 FPJ
GFPJ
SFPJ
HFPJ
CFPJ		AT
(丸)
DT
(ダイヤ)		 2＋0.008
＋0.002		1.00〜2.002〜42.0〜10.01.0〜10.070.50.5−●−
 3＋0.008
＋0.002		2.00〜4.003〜62.0〜10.080.511.0 ●●
 4＋0.012
＋0.004		2.00〜5.004〜82.0〜10.09111.2●●
 5＋0.012
＋0.004		3.00〜6.005〜102.0〜15.0(10.0)10121.5●●
 6＋0.012
＋0.004		4.00〜7.005〜122.0〜15.011121.8●●
 8＋0.015
＋0.006		5.00〜9.005〜162.0〜20.0(15.0)131.532.2●●
10 ＋0.015
＋0.006		7.00〜11.008(10)〜203.0〜30.0(25.0)15233●●
12 ＋0.018
＋0.007		7.00〜12.0010〜243.0〜30.0(25.0)17233.2●●
13 ＋0.018
＋0.007		8.00〜13.0013〜265.0〜30.0(25.0)18243.5●●
16 ＋0.018
＋0.007		13.00〜16.0016〜325.0〜30.021344●●
20 ＋0.021
＋0.008		16.00〜20.0020〜405.0〜30.025355.5●●
[ ! ]L寸（　）・B寸（　）はダイヤ形状に適用
■ツバ径・ツバ厚指定
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		T
指定0.1mm単位		H
指定0.5mm単位		Cm(W)規格有無
Type形状DD寸公差
m6		丸形状ダイヤ形状
 FPJ
GFPJ
SFPJ
CFPJ		ATD
(丸)
DTD
(ダイヤ)		 2＋0.008
＋0.002		1.00〜2.002〜42.0〜10.01.0〜15.05.0〜10.00.50.5−●−
 3＋0.008
＋0.002		2.00〜4.003〜62.0〜10.06.0〜12.00.511.0 ●●
 4＋0.012
＋0.004		2.00〜5.004〜82.0〜10.07.0〜13.0111.2●●
 5＋0.012
＋0.004		3.00〜6.005〜102.0〜15.0(10.0)8.0〜14.0121.5●●
 6＋0.012
＋0.004		4.00〜7.005〜122.0〜15.09.0〜15.0121.8●●
 8＋0.015
＋0.006		5.00〜9.005〜162.0〜20.0(15.0)11.0〜17.01.532.2●●
10 ＋0.015
＋0.006		7.00〜11.008(10)〜203.0〜30.0(25.0)13.0〜19.0233●●
12 ＋0.018
＋0.007		7.00〜12.0010〜243.0〜30.0(25.0)13.0〜20.0233.2●●
13 ＋0.018
＋0.007		8.00〜13.0013〜265.0〜30.0(25.0)15.0〜21.0243.5●●
16 ＋0.018
＋0.007		13.00〜16.0016〜325.0〜30.018.0〜24.0344●●
20 ＋0.021
＋0.008		16.00〜20.0020〜405.0〜30.021.0〜27.0355.5●●

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
HC二面幅加工を追加
位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－:関連画像
HC=指定0.5mm単位指定
[ ! ]HC＞D　HC＞P		FPJAT12-P8.50-L20-B10.0-T5.0-HC12500
TC先端テーパー部長さ変更
位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－:関連画像
m寸法を変更します。指定1mm単位
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P≧2.00に適用可　
[ ! ]P/2-TCtan15°（≒0.27）＞0.5（先端φ1.0min.）
[ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）
DTC
21
32〜5
42〜7
53〜9
DTC
63〜11
84〜14
104〜18
124〜20
DTC
135〜22
16
206〜23
FPJAT12-P8.50-L20-B10.0-T5.0-TC6300
RC首元R加工を追加
位置決めピン　テーパ・ツバ径・ツバ厚指定　－圧入－:関連画像
首元の逃げをR0.5に変更します。
[ ! ]H-P≧2の場合に適用		FPJAT12-P8.50-L20-B10.0-T5.0-RC300
TKCツバ厚公差を変更ツバ厚公差T±0.05を+0.02
0に変更します。		FPJAT12-P8.50-L20-B10.0-T5.0-TKC100

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
環境対応
特性・用途
導入側先端形状
表面処理
熱処理
材質
位置決め側外径 P(mm)
取付側外径 D(mm)
ツバ厚 T(mm)
ツバ径 H(φ)
B(mm)
L(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
