仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

位置決めピン　テーパ・ツバ径・ツバ厚指定　－めねじ－

位置決めピン　テーパ・ツバ径・ツバ厚指定　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 3.6平均満足度3.6 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】ツバ付タイプのツバの厚さ、ツバの径をご指定いただけます。めねじでの取り...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定143件の候補があります。

Loading...

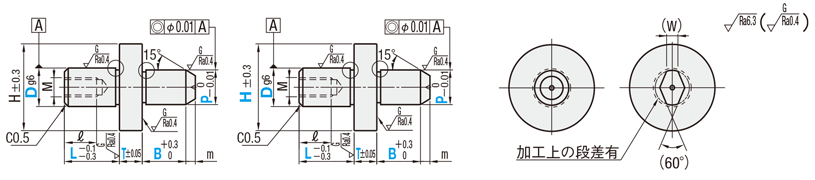

外形図・規格表

●ツバ厚指定

●ツバ径・ツバ厚指定

（丸）

（ダイヤ）

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。

[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら

[ ! ]SUS304は研磨・センター穴無しの場合がございます。
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度Type
ツバ厚指定ツバ径・ツバ厚指定
丸ダイヤ丸ダイヤ
①SKS3相当−焼入硬度60〜63HRCFPUATFPUDTFPUATDFPUDTD
②SKS3相当硬質クロムメッキ焼入硬度50～55HRC
メッキ硬度750HV～		GFPUATGFPUDTGFPUATDGFPUDTD
③SUS304−−SFPUATSFPUDTSFPUATDSFPUDTD
④SUS304硬質クロムメッキメッキ硬度750HV～−−HFPUATDHFPUDTD
⑤SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRCCFPUATCFPUDTCFPUATDCFPUDTD

規格表

型式−P−L−B−T−H

Type 形状 D
FPU ATD 12−P9.98−L15−B5.5−T12−H13
■ツバ厚指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		T
指定0.5mm単位		Hm(W)M
並目		＊締付
トルク
N・cm		ℓ￥基準単価 丸形状 ￥基準単価 ダイヤ形状
Type形状DD寸公差
g6		①
FPUAT		②
GFPUAT		③
SFPUAT		④
HFPUAT		⑤
CFPUAT		①
FPUDT		②
GFPUDT		③
SFPUDT		④
HFPUDT		⑤
CFPUDT
FPU
GFPU
SFPU
CFPU		AT
(丸)
DT
(ダイヤ)		 5 −0.004
−0.012		 3.00〜 6.007〜102.0〜15.0(10.0)1.0〜10.01021.5M2−3●●●ー●●●●ー●
 6  4.00〜 7.00 6(9)〜122.0〜15.0111.8M3985●●●ー●●●●ー●
 8 −0.005
−0.014		 5.00〜 9.00 8(12)〜162.0〜20.0(15.0)1332.2M54618●●●ー●●●●ー●
10  7.00〜11.0010(12)〜202.0〜30.0(25.0)153●●●ー●●●●ー●
12 −0.006
−0.017		 7.00〜12.0012〜243.0〜30.0(25.0)173.2●●●ー●●●●ー●
13  8.00〜13.0013(14)〜263.0〜30.0(25.0)1843.5M8191110●●●ー●●●●ー●
16 13.00〜16.0016〜325.0〜30.021412●●●ー●●●●ー●
20 −0.007
−0.020		16.00〜20.0020〜405.0〜30.02555.5●●●ー●●●●ー●
[ ! ]L寸（ ）・B寸（　）はダイヤ形状に適用。 [ ! ]首下部の強度に注意>> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■ツバ径・ツバ厚指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定
0.01mm単位		L
指定
1mm単位		B
指定
0.1mm単位		T
指定0.1mm単位		H
指定0.5mm単位		m(W)M
並目		＊締付
トルク
N・cm		ℓ￥基準単価 丸形状 ￥基準単価 ダイヤ形状
Type形状DD寸公差
g6		①
FPUATD		②
GFPUATD		③
SFPUATD		④
HFPUATD		⑤
CFPUATD		①
FPUDTD		②
GFPUDTD		③
SFPUDTD		④
HFPUDTD		⑤
CFPUDTD
 FPU
GFPU
SFPU
HFPU
CFPU		ATD
(丸)
DTD
(ダイヤ)		 5−0.004
−0.012		 3.00〜 6.007〜102.0〜15.0(10.0)1.0〜15.0 8.0〜14.021.5M2−3●●●●●●●●●−
 6 4.00〜 7.00 6(9)〜12 9.0〜15.01.8M3985●●●●●●●●●●
 8−0.005
−0.014		 5.00〜 9.00 8(12)〜162.0〜20.0(15.0)11.0〜17.032.2M54618●●●●●●●●●●
10  7.00〜11.0010(12)〜202.0〜30.0(25.0)13.0〜19.03●●●●●●●●●●
12 −0.006
−0.017		 7.00〜12.0012〜243.0〜30.0(25.0)13.0〜20.03.2●●●●●●●●●●
13  8.00〜13.0013(14)〜263.0〜30.0(25.0)15.0〜21.043.5M8191110●●●●●●●●●●
16 13.00〜16.0016〜325.0〜30.018.0〜24.0412●●●●●●●●●●
20 −0.007
−0.020		16.00〜20.0020〜405.0〜30.021.0〜27.055.5●●●●●●●●●●
[ ! ]L寸（ ）・B寸（　）はダイヤ形状に適用。 [ ! ]首下部の強度に注意>> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工



 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
HC二面幅加工を追加
HC=指定0.5mm単位指定
[ ! ]HC＞D　HC＞P		FPUAT12-P8.50-L20-B10.0-T5.0-HC12500
TC先端テーパー部長さ変更
m寸法を変更します。指定1mm単位
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P≧2.00に適用可　
[ ! ]P/2-TCtan15°（≒0.27）＞0.5（先端φ1.0min.）
[ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）
DTC
21
32～5
42～7
53～9
DTC
63～11
84～14
104～18
124～20
DTC
135～22
16
206～23
FPUAT12-P8.50-L20-B10.0-T5.0-TC6300
RC首元R加工を追加
首元の逃げをR0.5に変更します。
[ ! ]H-P≧2の場合に適用		FPUAT12-P8.50-L20-B10.0-T5.0-RC300
TKCツバ厚公差を変更ツバ厚公差T +0.02  0 に変更します。FPUAT12-P8.50-L20-B10.0-T5.0-TKC300
