治具用位置決めピン　長円形状　止めねじ

治具用位置決めピン　長円形状　止めねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【用途】治具用位置決めピン長円形状です。【特長】ワークにあいた長円穴に合わせた...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定40件の候補があります。

Loading...

外形図・規格表

■ツバ付タイプ

●精級

●並級

治具用位置決めピン　長円形状　止めねじ:関連画像

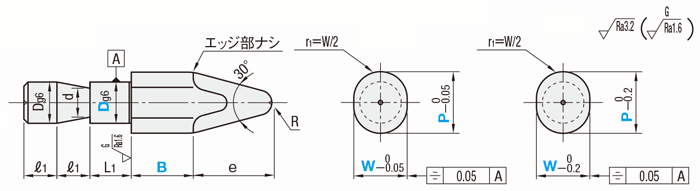

■ツバなしタイプ

●精級

●並級

治具用位置決めピン　長円形状　止めねじ:関連画像
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)　　　参考：sin15°≒0.259 tan15°≒0.267
[ ! ]センター穴が残ります。
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。



Type[ M ]材質[ H ]硬度
ツバ付タイプツバなしタイプ
長円 精級長円 並級長円 精級長円 並級
LNLATFNLATFLNLNTFNLNTFSCM435焼入硬度
35〜40HRC
TLNLATFTNLATFTLNLNTFTNLNTFSCM415浸炭焼入硬度
55HRC〜(深度0.7〜0.8)

規格表

型式−P−W−B

Type D
NLATF
LNLNTF		 10
8		−
−		P11.8
P12.0		−
−		W9.8
W10.0		−
−		B10
B15

■ツバ付タイプ
型式P
指定
0.1mm単位		W
指定
0.1mm単位		B
指定
1mm単位		L1ℓℓ1HdR適用
止めねじ
TypeDg6
精級
(止めねじ焼入)
LNLATF
(止めねじ浸炭)
TLNLATF		並級
(止めねじ焼入)
NLATF
(止めねじ浸炭)
TNLATF		 6−0.004
−0.012		5.0〜9.03.0〜17.0
(P≧W＋2.0)		5〜30
並級(B≦W×4)
精級(B≦W×3)		868941M5
 8−0.005
−0.014		 5.0〜11.081081151.5M5
10−0.005
−0.014		 7.0〜13.0101281372M6
12−0.006
−0.017		 9.0〜15.01215101593M6
16−0.005
−0.014		13.0〜19.012181019134M8
■ツバなしタイプ
型式P
指定
0.1mm単位		W
指定
0.1mm単位		B
指定
1mm単位		L1ℓℓ1dR適用
止め
ねじ
TypeDg6
精級
(止めねじ焼入)
LNLNTF
(止めねじ浸炭)
TLNLNTF		並級
(止めねじ焼入)
NLNTF
(止めねじ浸炭)
TNLNTF		 6−0.004
−0.012		10.0〜12.0D＋2≦W≦P−25〜30
並級(B≦W×4)
精級(B≦W×3)		86843M5
 8−0.005
−0.014		12.0〜16.0810853M5
10−0.005
−0.014		14.0〜20.01012873M6
12−0.006
−0.017		16.0〜24.012151095M8
16−0.006
−0.017		20.0〜32.0121810136M8

追加工

追加工コード追加工内容適用条件指定例\/1Code
KC廻り止め位置変更
治具用位置決めピン　長円形状　止めねじ:関連画像		規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。[ ! ]ツバ付のみ適用
[ ! ]H-P≧2		NLATF8-
P6.5-W3.5-
B12-KC		200
RTCつば上部R変更
治具用位置決めピン　長円形状　止めねじ:関連画像		R1を下記選択Rに変更します。
選択：R2、R3
指定方法：RTC2		[ ! ]ツバ付のみ適用
[ ! ]RTC≦(H-P)/2		LNLATF8-
P7-W5-
B15-RTC2		無料
RC先端部角度変更
治具用位置決めピン　長円形状　止めねじ:関連画像		先端角度を変更します。
選択：60°、90°、120°
指定方法：RC60		－LNLATF8-
P7-W5-
B15-RC60		200

型番リスト

表示件数:
  1. 1
型番
基本形状
材質
取付側外径 D(φ)
熱処理
同軸度
導入側外径 P(φ)
B(mm)
W(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
治具ピン ツバ付
[スチール] SCM435
6
ズブ焼入
並級 φ0.03
5 ～ 9
5 ～ 30
3 ～ 7
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
8
ズブ焼入
並級 φ0.03
5 ～ 11
5 ～ 30
3 ～ 9
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
10
ズブ焼入
並級 φ0.03
7 ～ 13
5 ～ 30
3 ～ 11
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
12
ズブ焼入
並級 φ0.03
9 ～ 15
5 ～ 30
3 ～ 13
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
16
ズブ焼入
並級 φ0.03
13 ～ 19
5 ～ 30
3 ～ 17
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
6
ズブ焼入
並級 φ0.03
10 ～ 12
5 ～ 30
8 ～ 10
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
8
ズブ焼入
並級 φ0.03
12 ～ 16
5 ～ 30
10 ～ 14
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
10
ズブ焼入
並級 φ0.03
14 ～ 20
5 ～ 30
12 ～ 18
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
12
ズブ焼入
並級 φ0.03
16 ～ 24
5 ～ 30
14 ～ 22
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
16
ズブ焼入
並級 φ0.03
20 ～ 32
5 ～ 30
18 ～ 30
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
6
ズブ焼入
その他 φ0.05
5 ～ 9
5 ～ 30
3 ～ 7
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
8
ズブ焼入
その他 φ0.05
5 ～ 11
5 ～ 30
3 ～ 9
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
10
ズブ焼入
その他 φ0.05
7 ～ 13
5 ～ 30
3 ～ 11
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
12
ズブ焼入
その他 φ0.05
9 ～ 15
5 ～ 30
3 ～ 13
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM435
16
ズブ焼入
その他 φ0.05
13 ～ 19
5 ～ 30
3 ～ 17
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
6
ズブ焼入
その他 φ0.05
10 ～ 12
5 ～ 30
8 ～ 10
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
8
ズブ焼入
その他 φ0.05
12 ～ 16
5 ～ 30
10 ～ 14
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
10
ズブ焼入
その他 φ0.05
14 ～ 20
5 ～ 30
12 ～ 18
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
12
ズブ焼入
その他 φ0.05
16 ～ 24
5 ～ 30
14 ～ 22
SCM435
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM435
16
ズブ焼入
その他 φ0.05
20 ～ 32
5 ～ 30
18 ～ 30
SCM435
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
6
浸炭焼入
並級 φ0.03
5 ～ 9
5 ～ 30
3 ～ 17
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
8
浸炭焼入
並級 φ0.03
5 ～ 11
5 ～ 30
3 ～ 9
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
10
浸炭焼入
並級 φ0.03
7 ～ 13
5 ～ 30
3 ～ 11
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
12
浸炭焼入
並級 φ0.03
9 ～ 15
5 ～ 30
3 ～ 13
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
16
浸炭焼入
並級 φ0.03
13 ～ 19
5 ～ 30
3 ～ 17
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
6
浸炭焼入
並級 φ0.03
10 ～ 12
5 ～ 30
8 ～ 10
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
8
浸炭焼入
並級 φ0.03
12 ～ 16
5 ～ 30
10 ～ 14
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
10
浸炭焼入
並級 φ0.03
14 ～ 20
5 ～ 30
12 ～ 18
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
12
浸炭焼入
並級 φ0.03
16 ～ 24
5 ～ 30
14 ～ 22
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
16
浸炭焼入
並級 φ0.03
20 ～ 32
5 ～ 30
18 ～ 30
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
6
浸炭焼入
その他 φ0.05
5 ～ 9
5 ～ 30
3 ～ 7
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
8
浸炭焼入
その他 φ0.05
5 ～ 11
5 ～ 30
3 ～ 9
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
10
浸炭焼入
その他 φ0.05
7 ～ 13
5 ～ 30
3 ～ 11
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
12
浸炭焼入
その他 φ0.05
9 ～ 15
5 ～ 30
3 ～ 13
SCM415
10

1個

-( - )

5日目

治具ピン ツバ付
[スチール] SCM415
16
浸炭焼入
その他 φ0.05
13 ～ 19
5 ～ 30
3 ～ 17
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
6
浸炭焼入
その他 φ0.05
10 ～ 12
5 ～ 30
8 ～ 10
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
8
浸炭焼入
その他 φ0.05
12 ～ 16
5 ～ 30
10 ～ 14
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
10
浸炭焼入
その他 φ0.05
14 ～ 20
5 ～ 30
12 ～ 18
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
12
浸炭焼入
その他 φ0.05
16 ～ 24
5 ～ 30
14 ～ 22
SCM415
10

1個

-( - )

5日目

治具ピン ツバ無
[スチール] SCM415
16
浸炭焼入
その他 φ0.05
20 ～ 32
5 ～ 30
18 ～ 30
SCM415
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【用途】治具用位置決めピン長円形状です。【特長】ワークにあいた長円穴に合わせた位置決めが可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■ツバ付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeDLNLATFTLNLATFNLATFTNLATF
精級
(止めねじ焼入)
LNLATF
(止めねじ浸炭)
TLNLATF		並級
(止めねじ焼入)
NLATF
(止めねじ浸炭)
TNLATF		 64,3205,1903,5704,280
 84,8305,5503,9904,590
105,2105,8904,3104,860
125,5906,3204,6205,220
166,1006,8905,0405,690
■ツバなしタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeDLNLNTFTLNLNTFNLNTFTNLNTF
精級
(止めねじ焼入)
LNLNTF
(止めねじ浸炭)
TLNLNTF		並級
(止めねじ焼入)
NLNTF
(止めねじ浸炭)
TNLNTF		 64,6605,6003,9204,700
 85,2206,0104,3905,050
105,6206,3504,7305,340
126,0306,8105,0705,720
166,5907,4405,5406,270
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦焼入品
数量区分標準対応個別対応
小口大口大口
数　量1〜1213〜1920〜4950～100101～
値引率基準単価5%10%23%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。
◦浸炭焼入品
数量区分標準対応個別対応
小口大口大口
数　量1〜1213〜1920〜4950～100101～
値引率基準単価5%10%23%お見積り
出荷日通常＋7日
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

 5 日目出荷
ご注文締切
急

ストークB

3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律1,350円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

治具用位置決めピン　長円形状　止めねじ

治具用位置決めピン　長円形状　止めねじ

    治具用位置決めピン　長円形状　おねじ

    治具用位置決めピン　長円形状　おねじ

      治具用位置決めピン　ひし形形状　止めねじ

      治具用位置決めピン　ひし形形状　止めねじ

        治具用位置決めピン　ひし形形状　おねじ

        治具用位置決めピン　ひし形形状　おねじ

          【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ

          【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ

            【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ

            【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ

              【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　止めねじタイプ

              【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　止めねじタイプ

                【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　止めねじタイプ

                【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　止めねじタイプ

                  治具用位置決めピン ツバ付きタイプ先端形状テーパ

                  治具用位置決めピン ツバ付きタイプ先端形状テーパ

                    治具用位置決めピン　並級　導入部ロングタイプ　止めねじ

                    治具用位置決めピン　並級　導入部ロングタイプ　止めねじ

                      【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバ付　止めねじタイプ

                      【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバ付　止めねじタイプ

                        【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　止めねじタイプ

                        【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　止めねじタイプ

                          【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ

                          【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   5日目   5日目   5日目   6日目   6日目   6日目   6日目   9日目   3日目～   6日目～   6日目～   6日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄
                            導入側先端形状 長円 長円 ひし形 ひし形 - - - - - 丸 - - -
                            導入側先端タイプ 先端R（B形状） - - - 先端R（B形状） 先端R（B形状） 先端R（B形状） 先端R（B形状） テーパ（A形状） - 先端R（B形状） 先端R（B形状） 先端R（B形状）
                            取付側形状 全周溝（止めねじ） おねじ 全周溝（止めねじ） おねじ 全周溝（止めねじ） 全周溝（止めねじ） 全周溝（止めねじ） 全周溝（止めねじ） おねじ 全周溝（止めねじ） 全周溝（止めねじ） 全周溝（止めねじ） 全周溝（止めねじ）

                            治具用位置決めピン　長円形状　止めねじのレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            製品用
                            評価 4.0満足度：4.02023/04/26
                            製品の位置決め用に使用していますが、精度良く使えており、特に不満はありません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            特殊な用途として
                            評価 5.0満足度：5.02020/02/23
                            特殊な用途としてですが、意図した規格を満足できる精度があったので助かりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            溶接用位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
