ステージメンテナンス部品　マイクロメータヘッド（ストローク±６．５，±１２．５ｍｍ）

ステージメンテナンス部品　マイクロメータヘッド（ストローク±６．５，±１２．５ｍｍ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
5,300円 ～ 5,340円
税込価格
5,830円 ～ 5,874円

手動ステージのメンテナンス向け。微細な送りが可能なマイクロメータヘッドの単品販...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

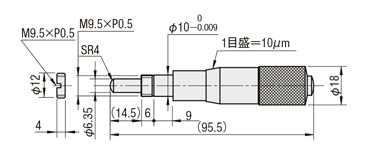

外形図・規格表


MCLN6（ナット付）
（ス卜ローク±6.5mm）
ステージメンテナンス部品　マイクロメータヘッド（ストローク±６．５，±１２．５ｍｍ）:関連画像
MCLN12（ナット付）
（ス卜ローク±12.5mm）
ステージメンテナンス部品　マイクロメータヘッド（ストローク±６．５，±１２．５ｍｍ）:関連画像
[ M ]材質　　スピンドル：SKS　　取手：SUM　　ナット・ねじ：低カドミ真鍮
[ A ]付属品　専用レンチ
[ ! ]図面はストロークセンターです。
[ ! ]マイクロメータヘッドはボルトナットの仕組みですので、全長は変化しません。
[ ! ]ラチェット機能はご利用いただけません。


規格表

型式
MCLN6
型式ストローク(mm)最小読取(mm)1回転当り移動量(mm)自重(kg)
TypeNo.
MCLN6±6.50.010.50.03
12±12.50.010.50.09

型番リスト

表示件数:
  1. 1
型番
取付径(φ)
先端径(φ)
ストローク(標準・粗動)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
9.5
5
±6.5
10

1個

5,300円( 5,830円 )

在庫品1日目

当日出荷可能

10
6.35
±12.5
10

1個

5,340円( 5,874円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

手動ステージのメンテナンス向け。微細な送りが可能なマイクロメータヘッドの単品販売です。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.
MCLN6 4,950
12  4,990
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～1011～
値引率基準単価5%
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
