ウレタンパッキン　－スクエア－

ウレタンパッキン　－スクエア－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 4.8平均満足度4.8 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

ウレタンの四角形状パッキンです。・取付穴無形状は仮止め用のシールを追加工で選べ...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定768件の候補があります。

Loading...

外形図・規格表

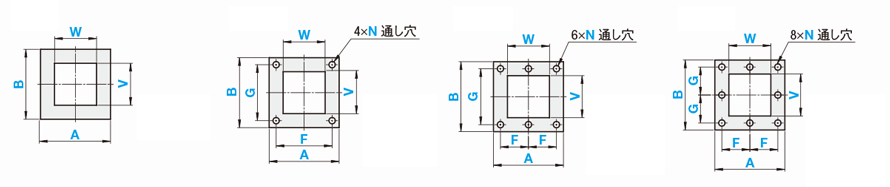

外形図

ウレタンパッキン　－スクエア－外形図1
下図より形状選択
形状選択
ウレタンパッキン　－スクエア－:関連画像

H

4H

6H

8H

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5
[ ! ]A-F-N≧5
[ ! ]B-G-N≧5

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5
[ ! ]A-2F-N≧5
[ ! ]B-G-N≧5
　　F-N≧5

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5
[ ! ]A-2F-N≧5
[ ! ]B-2G-N≧5
　　F-N≧5
　　G-N≧5

W、V=0の場合切欠き無

〈加工限界〉

ウレタンパッキン　－スクエア－外形図3

■精度基準
T寸公差

T公差
1～4±0.3
5～10±0.4
15～30±0.5


A・B・V寸公差

A・B・V公差
200mm以下±0.5
201～300±1.0
301～400±1.2
401～500±1.5

製品仕様

Type[ M ]材質[ H ]硬度色
FUSエーテル系ポリウレタンショアA95自然色
FUHショアA90自然色
FUMエステル系ポリウレタンショアA70自然色
FULショアA50自然色
FUTH耐熱ウレタン
(エーテル系
ポリウレタン)		ショアA90茶色
[ ! ]特性>> こちら
「ウレタン・ゴム・スポンジ」
材質サンプルブック貸出はこちらから！
項目単位ウレタン
標準耐熱
硬度ショアA959070503090
比重－1.131.131.21.21.21.13
引張り強さMPa442756472744.6
伸び％380470720520600530
体積固有
抵抗率		（Ω・cm）109～12－
耐熱性℃70120
耐寒性℃-40-20-20
■材質特性

・エーテル系ポリウレタン
機械的強度に優れていますが、熱・薬品に弱いです。耐水性に優れ、屋外での使用に向いています。反発弾性が高いです。

・エステル系ポリウレタン
機械的強度に優れていますが、熱・薬品に弱いです。機械的強度がエーテル系の30〜100％UPで耐油性に優れます。反発弾性が低いです。

・耐熱ウレタン
従来のウレタンの熱に弱いという弱点を克服した商品です。通常70度までしかもたいないところ、120度の高温まで耐えることができます。
 耐水性耐油性耐薬性耐熱性
エ−テル系
ポリウレタン		○△××70度
エステル系
ポリウレタン		×○××70度
耐熱ウレタン○△×○120度
○良い　△普通　×不可

規格表

型式−A−B−W−V−F−G−N

Type 形状 T
FUTH 4H 30−A300−B200−W200−V100−F250−G150−N11
型式指定1mm単位(A≧B≧T)WVFG0.5mm単位
Type形状選択T選択ABN
FUS
FUH
FUM
FUL
FUTH		(ウレタンA95)
(ウレタンA90)
(ウレタンA70)
(ウレタンA50)
(耐熱ウレタンA90)		H
4H
6H
8H		1
2
3
4
5
6		8
10
15
20
25
30		25〜500
(T＝30の時
A≧30)		25〜500
(T＝30の時
B≧30)		指定0.5mm単位
＜加工限界及び条件式参照＞		3〜30
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
追加工
コード		追加工内容適用条件指定例\/1Code
ZCザグリ穴変更
ウレタンパッキン　－円形－ 追加工3		N（通し穴）をザグリ穴に変更
〈指定方法〉：ZC-Z17.5-J15
Z、J=0.5mm単位指定		[ ! ]Z-N≧4
[ ! ]T-J≧2		FUTH4H30-
A300-B200-
W200-V100-
F250-G150-
N11-ZC-Z18-
J20		300
SHCシール付に変更
A寸法加工
料金
25～100300
101～200450
201～300600
301～400750
401～500900
取付穴無しタイプのみ、シール
付きに変更できます。		[ ! ]形状Hのみ適用です。

[ ! ]シールは自重で粘着テープが
剝れる場合があります。仮止め用
としてご使用ください。

FUSH4-A50-
B50-W20-
V30-SHC		左記
参照

関連リンク

ウレタンの特性

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 13
  8. 次へ
型番
グレード・種類
厚さ T(mm)
幅 A(mm)
長さ B(mm)
硬度（ショア・アスカー・針入度）
仕様
F(mm)
G(mm)
N(mm)
V(mm)
W(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
15 ～ 492
15 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
15 ～ 492
15 ～ 492
3 ～ 30
5 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
15 ～ 492
15 ～ 492
3 ～ 30
0
5 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
15 ～ 492
15 ～ 492
3 ～ 30
5 ～ 495
5 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
4
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
4
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
4
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
4
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
5
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
5
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
5
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
5
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
6
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
6
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
6
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
6
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
8
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
8
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
8
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
8
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
10
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
10
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
10
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
10
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
15
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
15
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
15
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
15
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
20
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
20
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
20
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
20
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
25
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
25
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
25
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
25
25 ～ 500
25 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
30
30 ～ 500
30 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
30
30 ～ 500
30 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
30
30 ～ 500
30 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
30
30 ～ 500
30 ～ 500
ショアA90
4H(四角形状・通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
1
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
2
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

[標準ウレタン] エーテル系ポリウレタン
3
25 ～ 500
25 ～ 500
ショアA90
6H(四角形状・通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
エーテル系ポリウレタン
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 13
  8. 次へ

Loading...

詳細情報

基本情報

ウレタンの四角形状パッキンです。
・取付穴無形状は仮止め用のシールを追加工で選べます。

「ウレタン・ゴム・スポンジ」材質サンプルブック貸出はこちらから！

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]この製品の単価は、表中に表示されている基準単価に素材係数を掛けた金額になります。（1円単位は切り捨て）
[ ! ]また、ウレタンパッキン加工品の価格は表中の価格に形状加工料金を加算します。
（例）四角形状の場合
型式−A−B−W−V−F−G−ボルト呼び径のとき
FUTH4H3−A300−B200 −W200−V100−F250 −G160−N11
（本体価格（基準単価×素材係数））＋（形状加工料金）＝ ウレタンパッキン加工品単価
2,780（2,140 × 1.3）＋ 530 ＝ 3,310円

■形状加工加算料金
形状記号料金
H110
4H530
6H740
8H950

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
B
TypeT25〜100101〜200201〜300301〜400401〜500
ウレタン

FUS
ショアA95
(×1.0)

FUH
ショアA90
(×0.7)

FUM
ショアA70
(×1.0)

FUL
ショアA50
(×1.0)



耐熱ウレタン

FUTH
ショアA90
(×1.3)






( )素材係数		125〜100390----
101〜2006301,030---
201〜3006801,2002,270--
301〜4008101,4102,4602,790-
401〜5008401,5102,7403,1904,000
225〜100630----
101〜2006801,200---
201〜3008101,4102,550--
301〜4008401,5103,0203,780-
401〜5001,2702,2703,5904,1904,480
325〜100670----
101〜2008401,510---
201〜3001,2002,1402,930--
301〜4001,2702,2703,5904,400-
401〜5001,4702,6504,1605,3806,180
425〜100790----
101〜2008401,510---
201〜3001,2002,1403,020--
301〜4001,2702,2703,5905,380-
401〜5001,6803,0205,1006,1807,590
525〜100810----
101〜2001,2002,140---
201〜3001,3902,5103,780--
301〜4001,6002,8704,2705,890-
401〜5001,8903,4005,8907,18010,530
625〜100950----
101〜2001,2702,140---
201〜3001,6002,8705,220--
301〜4001,8903,4005,5707,180-
401〜5002,2504,0306,80010,53012,720

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
B
TypeT25〜100101〜200201〜300301〜400401〜500
ウレタン

FUS
ショアA95
(×1.0)

FUH
ショアA90
(×0.7)

FUM
ショアA70
(×1.0)

FUL
ショアA50
(×1.0)



耐熱ウレタン

FUTH
ショアA90
(×1.3)






( )素材係数		825〜1001,200----
101〜2001,3902,510---
201〜3001,7902,8706,080--
301〜4001,8903,4006,8909,320-
401〜5002,2504,0308,38012,23015,530
1025〜1001,390----
101〜2001,6002,870---
201〜3001,8903,4007,250--
301〜4002,2504,0309,32012,230-
401〜5003,0905,57012,23015,53019,310
1525〜1001,660----
101〜2002,2705,570---
201〜3002,7007,46010,370--
301〜4003,7307,78013,94019,310-
401〜5004,5409,43019,31023,55028,690
2025〜1001,920----
101〜2002,7005,430---
201〜3003,7307,78013,830--
301〜4004,5409,43017,16023,550-
401〜5006,65012,94021,90028,69036,560
2525〜1002,270----
101〜2003,7307,780---
201〜3004,5409,43017,310--
301〜4006,65014,42023,52028,690-
401〜5008,02017,77028,69036,56047,200
3030〜1002,650----
101〜2005,2908,400---
201〜3005,81010,84020,410--
301〜4007,70015,96028,11036,560-
401〜5009,35017,77037,70047,20057,680
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％20％お見積り
[ ! ]数量スライドは本体価格のみ適用されます。
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％20％お見積り
[ ! ]数量スライドは本体価格のみ適用されます。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 絞込み検索では、幅≧長さとなるよう寸法を入力ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ウレタンパッキン　－スクエア－

ウレタンパッキン　－スクエア－

    ウレタンパッキン　－円形－

    ウレタンパッキン　－円形－

      断熱保温テープ

      断熱保温テープ

        衝撃吸収ジェルクッション

        衝撃吸収ジェルクッション

          ゲルシート

          ゲルシート

            滑り止めゴムシート

            滑り止めゴムシート

              ウレタン・ゴムブロック

              ウレタン・ゴムブロック

                低摩擦ゴムシート－ニトリル・シリコンゴム－

                低摩擦ゴムシート－ニトリル・シリコンゴム－

                  ウレタンスポンジ/ゴムスポンジ

                  ウレタンスポンジ/ゴムスポンジ

                    エプトシーラースポンジ－防塵用－

                    エプトシーラースポンジ－防塵用－

                      天然ゴムシート

                      天然ゴムシート

                        制電性ウレタンシート/低反発ウレタンシート　Ａ，Ｂ寸指定タイプ

                        制電性ウレタンシート/低反発ウレタンシート　Ａ，Ｂ寸指定タイプ

                          特殊気孔ポリウレタン－ソフラス®シートタイプ－

                          特殊気孔ポリウレタン－ソフラス®シートタイプ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - 1,420円～ 483円～ - - - - - - - -
                            通常出荷日 3日目   3日目   お見積り   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   3日目～   3日目～   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし
                            材質 ウレタン ウレタン スポンジ ウレタン ゴム ゴム - ゴム スポンジ スポンジ ゴム ウレタン スポンジ
                            シール有無 シール無 シール無 シール付 シール無 シール付 シール付 シール無 - - - - シール無 -
                            穴加工 穴加工無し 穴加工無し 穴加工無し 穴加工無し 穴加工無し 穴加工無し 穴加工有 穴加工無し 穴加工無し 穴加工無し 穴加工無し - 穴加工無し

                            ウレタンパッキン　－スクエア－のレビュー

                            評価 4.8 平均満足度：4.8 5件のレビュー
                            1. 星５
                              80%
                            2. 星４
                              20%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            シールパッキンとして
                            評価 5.0満足度：5.02019/02/28
                            ウレタンを社内加工にてきれいに加工できないため、
                            丸穴の指定ができるのが助かる。
                            長穴、円弧長穴の指定ができると、更に助かる。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ライン設備装置に使用しています
                            評価 5.0満足度：5.02022/09/30
                            顧客から設計を含めて製作を依頼されている試作の、ライン設備装置の部品に使用しています。この商品の特性のクッション性を使い、製品の傷つき防止として使っています。特に問題はありませんでした。現時点では顧客先での評価中です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            射出金型に使用しています
                            評価 4.0満足度：4.02022/09/21
                            設計を含めて製作している射出金型に使用しています。金型の製品を取り出すのに微真空としており、その部分のパッキンとして使用しています。以前はシリコンの紐状の物を使っていましたが、消耗が激しいので今回この商品としました。評価はこれからです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            配管接続部のシール材として
                            評価 5.0満足度：5.02021/02/20
                            従来、素材を購入後に必要な穴を社内で追加工していたが、満足のいく加工ができていなかった。本商品を見つけて使用するようになり手間が省けて重宝しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備と金型のクリアランスを埋めるため
                            評価 5.0満足度：5.02020/07/13
                            想定より少し固めでしたが寸法精度も満足いくもので問題なく使えました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            ウレタン・ゴム・スポンジ・フェルト　シートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
