ゴム・スポンジパッキン加工品　角

ゴム・スポンジパッキン加工品　角

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.6平均満足度4.6 この商品のレビューをみる（13件）
通常価格(税別)
 -
税込価格
 -

ゴム・スポンジの四角形状パッキンです。「ウレタン・ゴム・スポンジ」材質サンプル...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定1,182件の候補があります。

Loading...

外形図・規格表

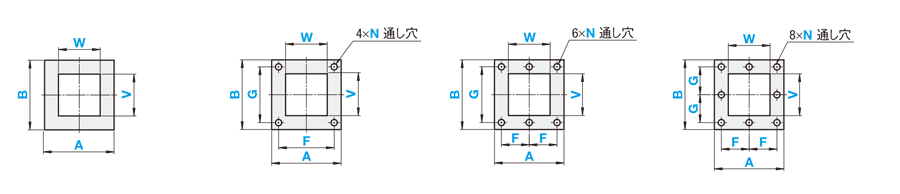

外形図

ゴム・スポンジパッキン加工品　角 外形図1
下図より形状選択
形状選択
ゴム・スポンジパッキン加工品　角:関連画像

H

4H

6H

8H

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5
[ ! ]A-F-N≧5
[ ! ]B-G-N≧5

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5
[ ! ]A-2F-N≧5
[ ! ]B-G-N≧5
　　F-N≧5

[ ! ]W、V≧10
[ ! ]A-W≧5
[ ! ]B-V≧5
[ ! ]A-2F-N≧5
[ ! ]B-2G-N≧5
　　F-N≧5
　　G-N≧5

W、V=0の場合切欠き無

〈加工限界〉

ゴム・スポンジパッキン加工品　角 外形図3

■精度基準
ゴム
T寸公差

T公差
1～3±0.3
5±0.4
8～10±0.6
15～30+2.0
-0.5



A・B・V寸公差

A・B・V公差
200mm以下±0.5
201～300±1.0
301～500±1.5


スポンジ
T寸公差

T公差
3・5±0.3
8～10±1.5



A・B寸公差

A・B公差
190mm以下±1.5
191～390±2
391以上±3
Type[ M ]材質[ H ]硬度色
FRNニトリルゴム(NBR)ショアA70黒
FRCクロロプレンゴム(CR)ショアA65黒
FRCAN飴ゴムショアA45アメ色
FRSMシリコンゴムショアA70ライトグレー
FRAMシリコンゴムショアA50乳白色
FRFFふっ素ゴム(FPM)ショアA80黒
FREPエチレンゴム(EPDM)ショアA65黒
FSNCクロロプレンゴムスポンジアスカーC25黒
FSNFふっ素ゴムスポンジアスカーC35黒
FSNAシリコンゴムスポンジアスカーC35オレンジ
[ ! ]スポンジ 硬度 ASKER－C
[ ! ]特性>> こちら・こちら
[ ! ]シリコンゴムショアA50の乳白色は半透明です。

規格表

型式 A−B−W−V−F−G−N
     −
Type 形状 T
FRN 4H 3−A300−B200−W200−V100−F250−G150−N11
型式指定1mm単位(A≧B≧T)WVFG0.5mm単位
Type形状
選択		T選択ABN
ゴムスポンジ
FRN
FRC
FRFF
FRSM
FRAM
FRCAN
FREP
FSNC
FSNF
FSNA		(ニトリルゴム)
(クロロプレンゴム)
(ふっ素ゴム)
(シリコンA70)
(シリコンA50)
(飴ゴム)
(EPDMエチレンゴム)
(クロロプレンゴムスポンジ)
(ふっ素ゴムスポンジ)
(シリコンゴムスポンジ)		H


4H


6H


8H		1

2

3

5

8

10

15

20

30		3


5


8


10		25〜500
(T＝30の時A≧30 )		25〜500
(T＝30の時B≧30 )		指定0.5mm単位
＜加工限界及び条件式参照＞		3〜30
[ ! ]FRFF（ふっ素ゴム）T寸15〜30の場合、A・B寸の最大は300になります。
[ ! ]FREP(EPDMエチレンゴム)T8は選択できません。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
追加工
コード		追加工内容適用条件指定例\/1Code
ZCザグリ穴変更
N（通し穴）をザグリ穴に変更
〈指定方法〉：ZC-Z17.5-J15
Z、J=0.5mm単位指定		[ ! ]Z-N≧4
[ ! ]T-J≧2
[ NG ]スポンジは適用不可		FRN4H30-A300-
B200-W200-
V100-F250-G150-
N11-ZC-Z18-
J20		300

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 20
  8. 次へ
型番
材質
グレード・種類
厚さ T(mm)
幅 A(mm)
長さ B(mm)
硬度（ショア・アスカー・針入度）
仕様
F(mm)
G(mm)
N(mm)
V(mm)
W(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
10 ～ 492
10 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
10 ～ 492
10 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
10 ～ 492
10 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
10 ～ 492
10 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
16 ～ 492
15 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
16 ～ 492
15 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
16 ～ 492
15 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
16 ～ 492
15 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
15
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
15
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
15
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
15
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
20
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
20
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
20
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
20
25 ～ 500
25 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
30
30 ～ 500
30 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
30
30 ～ 500
30 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
30
30 ～ 500
30 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
30
30 ～ 500
30 ～ 500
ショアA50
4H(四角形状・中心四角穴+通し穴数4)
18 ～ 492
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
1
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
2
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
3
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
5
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
8
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
0
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
0
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

ゴム
[シリコン（SI）] シリコンゴム
10
25 ～ 500
25 ～ 500
ショアA50
6H(四角形状・中心四角穴+通し穴数6)
9 ～ 246
18 ～ 492
3 ～ 30
10 ～ 495
10 ～ 495
シリコンゴム
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 20
  8. 次へ

Loading...

詳細情報

基本情報

ゴム・スポンジの四角形状パッキンです。

「ウレタン・ゴム・スポンジ」材質サンプルブック貸出はこちらから！

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]この製品の単価は、表中に表示されている基準単価に素材係数を掛けた金額になります。（1円単位は切り捨て）
[ ! ]また、ゴム・スポンジパッキン加工品の価格は表中の価格に形状加工料金を加算します。
（例）四角形状の場合
型式−A−B−W−V−F−G−ボルト呼び径のとき
FREP4H3−A300−B200 −W200−V100−F250 −G160−N11
（本体価格（基準単価×素材係数））＋（形状加工料金）＝ゴム・スポンジパッキン加工品単価
760（640×1.2）＋530＝1,290円

■形状加工加算料金
形状記号料金
H110
4H530
6H740
8H950

■ニトリルゴム・クロロプレンゴム・シリコンゴム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
B
TypeT25〜100101〜200201〜300301〜400401〜500
ニトリルゴム
FRN



クロロプレンゴム
FRC



飴ゴム
FRCAN
(×1.6)



エチレンゴム
FREP
(×1.2)
(素材係数)		125〜100210----
101〜200250330---
201〜300280400550--
301〜400330470660800-
401〜5003605307709301,060
225〜100230----
101〜200290410---
201〜300360510750--
301〜4004106309101,090-
401〜5004707501,0301,3001,560
325〜100250----
101〜200340490---
201〜300420640920--
301〜4004907901,0901,380-
401〜5005809301,3101,6702,040
525〜100300----
101〜200440690---
201〜3005809301,310--
301〜4007101,1301,6702,150-
401〜5008501,3802,0402,6403,240
825〜100440----
101〜2006901,130---
201〜3009301,6202,400--
301〜4001,1302,1003,1204,100-
401〜5001,3802,5703,8405,0606,480
1025〜100440----
101〜2006901,130---
201〜3009301,6202,400--
301〜4001,1302,1003,1204,100-
401〜5001,3802,5703,8405,0606,480
1525〜100560----
101〜2009301,620---
201〜3001,2602,3403,490--
301〜4001,6203,0704,5806,220-
401〜5001,9703,7905,6607,7309,590
2025〜100690----
101〜2001,1302,100---
201〜3001,6203,0704,730--
301〜4002,1004,0306,2208,220-
401〜5002,5805,1707,73010,22012,720
3030〜100930----
101〜2001,6203,070---
201〜3002,3404,5206,970--
301〜4003,0705,9609,22012,210-
401〜5003,7907,67011,47015,20018,950
シリコンゴム
FRSM
ショアA70

シリコンゴム
FRAM
ショアA50		125〜100420----
101〜2007001,170---
201〜3008101,3502,500--
301〜4009201,6002,7003,080-
401〜5009701,7203,0103,5104,400
225〜100700----
101〜2008101,350---
201〜3009201,6002,800--
301〜4009701,7203,3304,160-
401〜5001,4402,5003,9504,6004,920
325〜100750----
101〜2009701,720---
201〜3001,3502,3503,220--
301〜4001,4402,5003,9504,830-
401〜5001,6702,9104,5805,9106,790
525〜100920----
101〜2001,3502,350---
201〜3001,5802,7504,160--
301〜4001,8103,1504,6906,480-
401〜5002,0803,7406,4807,90011,580
825〜1001,580----
101〜2001,8103,150---
201〜3002,0803,7405,730--
301〜4002,4704,4306,1106,480-
401〜5003,3906,1107,4907,90011,580
1025〜1001,580----
101〜2001,8103,150---
201〜3002,0803,7405,730--
301〜4002,4704,4306,1106,480-
401〜5003,3906,1107,4907,90011,580
1525〜1001,880----
101〜2002,5006,110---
201〜3002,9608,19011,400--
301〜4004,1008,56015,34021,230-
401〜5004,99010,36021,23025,90031,550
2025〜1002,110----
101〜2002,9605,960---
201〜3004,1008,56015,200--
301〜4004,99010,36018,87025,900-
401〜5007,31014,23024,09031,55040,220
3030〜1002,910----
101〜2005,8209,230---
201〜3006,38011,92022,450--
301〜4008,46017,55030,91040,220-
401〜50010,27019,54041,45051,91063,440
[ ! ]FREP（エチレンゴム）のT寸8は選択できません。

■ふっ素ゴム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
B
TypeT
25〜100101〜200201〜300301〜400401〜500
ふっ素ゴム
FRFF		125〜100640----
101〜2001,1102,070---
201〜3001,6003,0204,500--
301〜4002,0703,9805,9307,840-
401〜5002,5504,9407,3709,75012,140
225〜1001,110----
101〜2002,0703,980---
201〜3003,0205,8808,800--
301〜4003,9807,79011,66015,460-
401〜5004,9409,69014,51019,28024,050
325〜1001,600----
101〜2003,0205,880---
201〜3004,4508,75013,080--
301〜4005,88011,59017,37023,090-
401〜5007,32014,46021,66028,80035,950
525〜1002,550----
101〜2004,9409,690---
201〜3007,32014,46021,660--
301〜4009,69019,23028,80038,330-
401〜50012,08023,98035,95047,86059,770
825〜1005,090----
101〜20010,02020,290---
201〜30014,94030,35045,490--
301〜40017,87040,40060,56080,680-
401〜50020,74041,61062,40083,14096,430
1025〜1005,090----
101〜20010,02020,290---
201〜30014,94030,35045,490--
301〜40017,87040,40060,56080,680-
401〜50020,74041,61062,40083,14096,430
1525〜1007,560----
101〜20014,94029,700---
201〜30020,09040,88061,300--
2025〜10010,020----
101〜20015,58030,990---
201〜30020,95041,74062,590--
3030〜10014,940----
101〜20029,70059,230---
201〜30040,02081,610100,660--

■クロロプレンゴムスポンジ・ふっ素ゴムスポンジ・シリコンゴムスポンジ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式TA￥基準単価
B
Type
25〜100101〜200201〜300301〜400401〜500
クロロプレンゴムスポンジ
FSNC		325〜100320----
101〜200330440---
201〜300350540740--
301〜4003705808801,320-
401〜5003705809501,4001,530
525〜100350----
101〜200400550---
201〜300450710960--
301〜4004707501,2001,770-
401〜5004807501,2301,8401,940
825〜100440----
101〜200510760---
201〜3006201,0101,440--
301〜4006701,0801,8002,710-
401〜5006701,1001,8402,7602,860
1025〜100440----
101〜200510760---
201〜3006201,0101,440--
301〜4006701,0801,8002,710-
401〜5006701,1001,8402,7602,860
ふっ素ゴムスポンジ
FSNF		325〜1001,920----
101〜2003,4306,560---
201〜3005,46010,51017,800--
301〜4006,67012,81020,60024,860-
401〜5008,02015,46025,90028,83034,880
525〜1003,190----
101〜2005,70010,920---
201〜3009,11017,50029,650--
301〜40010,51021,36034,31041,440-
401〜50013,36025,75041,41048,05058,140
825〜1006,380----
101〜20011,39021,850---
201〜30018,22035,01056,880--
301〜40021,02040,47068,62079,530-
401〜50025,31051,48082,83096,100116,250
1025〜1006,380----
101〜20011,39021,850---
201〜30018,22035,01056,880--
301〜40021,02040,47068,62079,530-
401〜50025,31051,48082,83096,100116,250
シリコンゴムスポンジ
FSNA		325〜1001,250----
101〜2002,3104,310---
201〜3003,4006,4309,610--
301〜4004,4308,11012,02015,760-
401〜5005,2009,46012,94016,30017,920
525〜1001,750----
101〜2003,2306,020---
201〜3004,5208,81014,340--
301〜4005,94011,48018,05023,520-
401〜5006,98013,53019,26024,48026,960
825〜1003,440----
101〜2006,37011,870---
201〜3008,89016,65026,400--
301〜40011,11022,03033,21043,280-
401〜50013,77025,98036,88047,18053,330
1025〜1003,440----
101〜2006,37011,870---
201〜3008,89016,65026,400--
301〜40011,11022,03033,21043,280-
401〜50013,77025,98036,88047,18053,330
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％20％お見積り
[ ! ]数量スライドは本体価格のみ適用されます。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 絞込み検索では、幅≧長さとなるよう寸法を入力ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ゴム・スポンジパッキン加工品　角

ゴム・スポンジパッキン加工品　角

    ウレタン・ゴムブロック

    ウレタン・ゴムブロック

      滑り止めゴムシート

      滑り止めゴムシート

        ウレタンパッキン　－スクエア－

        ウレタンパッキン　－スクエア－

          断熱保温テープ

          断熱保温テープ

            衝撃吸収ジェルクッション

            衝撃吸収ジェルクッション

              ウレタンパッキン　－円形－

              ウレタンパッキン　－円形－

                ゲルシート

                ゲルシート

                  ゴム・スポンジパッキン加工品 円形

                  ゴム・スポンジパッキン加工品 円形

                    【クリーン洗浄品】ウレタンシート金属プレート焼付タイプ

                    【クリーン洗浄品】ウレタンシート金属プレート焼付タイプ

                      天然ゴムシート

                      天然ゴムシート

                        ウレタンスポンジ/ゴムスポンジ

                        ウレタンスポンジ/ゴムスポンジ

                          低摩擦ゴムシート－ニトリル・シリコンゴム－

                          低摩擦ゴムシート－ニトリル・シリコンゴム－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - 1,420円～ - 483円～ - - - - -
                            通常出荷日 3日目   3日目   在庫品1日目～   当日出荷可能 3日目   お見積り   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目～   6日目～   3日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし クリーン洗浄 該当なし 該当なし 該当なし
                            シール有無 シール無 シール無 シール付 シール無 シール付 シール無 シール無 シール付 - シール無 - - -
                            穴加工 穴加工無し 穴加工有 穴加工無し 穴加工無し 穴加工無し 穴加工無し 穴加工無し 穴加工無し - - 穴加工無し 穴加工無し 穴加工無し
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            ゴム・スポンジパッキン加工品　角のレビュー

                            評価 4.6 平均満足度：4.6 13件のレビュー
                            1. 星５
                              62%
                            2. 星４
                              38%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            防水パッキン
                            評価 5.0満足度：5.02019/12/23
                            簡易的防水用にケースと蓋の間に挟みました。
                            これなら継ぎ目が無く、サイズ指定できる上に安価で良かったです。

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            軟質枠に使用
                            評価 5.0満足度：5.02019/01/23
                            サイズが細かく設定できるので都合良い形状で使用できます。
                            ショアA50のシリコンゴムを使いましたが、消しゴムよりも
                            軟質でした。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            プラスチック薄板の切削加工用治具の部品
                            評価 5.0満足度：5.02022/06/28
                            自前で加工するよりも，手間が省けたうえに寸法も穴加工の位置，大きさともに指定公差内に収まっており，難なく使用できた．

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            シグナルタワー用パッキン
                            評価 4.0満足度：4.02022/06/01
                            シグナルタワー装着時に既存ﾌﾟﾚｰﾄに穴をあけその形に合わせて作成しました。ピッタリのが出来る為満足しています

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            工作機械の防水に使用しています
                            評価 4.0満足度：4.02022/04/14
                            顧客から製作を依頼された工作機械のカバー部分の防水用として使用しています。この商品は材質、厚み、硬さもちょうど良く、カバーの開閉時に特に問題もありません。また、防水でもあります。ミスミで手ごろな商品を探していてこの商品を選択しました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            13件全て見る

                            ウレタン・ゴム・スポンジ・フェルト　シートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
