仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（269件） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

5シリーズの20mm角、1列溝アルミフレームです。■5シリーズとは溝幅6mmの...

詳細情報を確認する

  • 基準フレーム幅(mm)：
    20
  • フレームサイズ：
    20×20
  • フレームシリーズ：
    5シリーズ
  • フレーム形状：
    正方形
  • フレーム溝数：
    1列溝×1列溝
  • フレームタイプ：
    HFS（標準タイプ）
  • 溝面種類：
    4面溝
  • 表面面取り加工：
    なし
  • 材質：
    A6005CSS-T5
  • フレームサイズ 幅(mm)：
    20
  • フレームサイズ 厚さ(mm)：
    20
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A6005CSS-T5

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

アルミフレームガード・カバー

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定9件の候補があります。

Loading...

外形図・規格表



外形図

HFS（標準タイプ）





※固定長フレームのL寸は公差規定無し
5シリーズ


その他の寸法公差関連はこちらをご参照ください。

溝部詳細
（シリーズ共通）

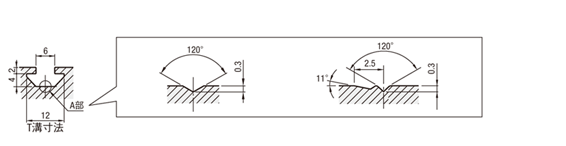

溝底部詳細
(HFS・CAF・HFSYタイプ)


(NFS・NFSB・NFSF・NFSTタイプ)

A部拡大図

A部拡大図

■５シリーズとは
溝幅6±0.30mmで、M5ボルトに適用します。

[ ! ]切断面・追加工部には表面処理はされません。
[ ! ]端面タップを指定の場合、赤丸部に加工されます。

タイプ概要

 標準アルミフレーム軽量アルミフレーム高剛性アルミフレーム
HFSタイプEFSタイプNFS（NEFS）
タイプ		HFSLタイプNFSLタイプGFSタイプGNFSタイプ
断面
写真
材質A6005CSS-T5A6005CSS-T5A6063S－T5A6005CSS-T5A6063S－T5A6061SS-T6相当A6063S-T6相当
特長スタンダードな断面形状です。HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。材質変更により大幅なプライスダウンを実現。強度（＊）はHFS・EFSシリーズと同じです。軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。HFSLを材質変更することで、さらにプライスダウンを実現。強度（＊）HFSLシリーズと同じです。剛性を追及した肉　厚のフレームです。高い荷重を受ける筐体に適します。耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度（＊）はGFSシリーズと同じです。
表面
処理		白アルマイト
黒アルマイト
クリア塗装
焼付塗装（黄色）		白アルマイト
黒アルマイト		白アルマイト
黒アルマイト		白アルマイト
黒アルマイト		白アルマイト白アルマイト白アルマイト
対応
シリーズ		5○－○－－－－
6○○○○○
8
8-45

型式表示方法

型式−L
HFS5−2020−800
KHFS5−2020−1000
KHFSB5−2020−4000

規格表

指定長フレーム（追加工：可能）

タイプ材質表面処理型式L指定0.5mm単位
(公差±0.5mm)		質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS-T5白アルマイトHFS5－202050～40000.51830.742×1040.742×104
HFSA6005CSS-T5黒アルマイトHFSB5－202050～40000.51830.742×1040.742×104
HFSA6005CSS-T5クリア塗装CAF5－202050～40000.51830.742×1040.742×104
HFSA6005CSS-T5焼付塗装(黄色)＊1 HFSY5－202050～40000.51830.742×1040.742×104
[ ! ]アルマイト処理無し、長さ6000mmご要望の場合、カタログ規格外サービス>>こちらへお問い合わせください。
[ ! ]＊1 HFSY5の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。

固定長フレーム（有効長さ4000・1000mm）規格表（追加工：不可）

[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
タイプ材質表面処理型式Lmm
(公差規定なし)＊2 		断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS-T5白アルマイトKHFS5－202040001830.742×1040.742×104
HFSA6005CSS-T5白アルマイトKHFS5－202010001830.742×1040.742×104
HFSA6005CSS-T5黒アルマイトKHFSB5－202040001830.742×1040.742×104
HFSA6005CSS-T5クリア塗装KCAF5－202040001830.742×1040.742×104
HFSA6005CSS-T5焼付塗装(黄色)＊1 KHFSY5－202040001830.742×1040.742×104
[ ! ]＊1 KHFSY5の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]＊2 有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

[ ! ]耐熱温度は70℃までを推奨。100℃以上の継続は、荷重の影響で曲がりが発生します。
ただし、水蒸気のような一時的な高温の場合は100℃まで可能です。

色イメージ


白アルマイト処理
クリア塗装（艶あり）
黒アルマイト処理
焼付塗装（黄色）
端面写真
[ ! ]色味はイメージです。
[ ! ]両端面にアルマイト処理及び塗装はありません。
[ ! ]クリア塗装は白アルマイト処理の上に透明塗装がされています。表面に艶があります。
[ ! ]黒アルマイト処理と白アルマイト処理に色番号や色基準はございません。

特長

5シリーズのご利用用途

多くの締結部品と共にお使いいただけるアルミフレームの中で最も軽量です。
小型カバーリングや小物部品のラック、安全柵などあまり力のかからない箇所でのご利用に適しています。

異なる溝幅のフレームとも組み合わせてご使用いただけます

架台とカバーリングを一体化するときなど、溝幅の異なるフレームであっても問題なく組んでいただけます。
5シリーズと6シリーズや8シリーズの溝幅混合フレームや異種サイズフレーム接続ブラケットのご用意があります。
これらをお使 いいただければより自在にアルミフレームをお使いいただけます。

*その他のサイズのアルミフレームについてはこちらをご確認ください。

技術情報

■耐荷重の計算方法
アルミフレーム総合情報に記載されている耐荷重データを元にお客さまにて計算のうえ使用可否をご判断いただいております。

アルミフレーム強度目安表（許容目安荷重、集中荷重、等分布荷重）
アルミフレーム強度計算式（たわみ算出計算式、座屈荷重、断面係数）

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。


ブラケット
ブラインドジョイント

接続例

特徴
・フレームの外側で接続
・任意の位置に移動可
・美観に劣る		・フレームの内側で接続
・美観に優れる
・フレームに加工が必要
■端面タップ穴あけ追加工(5シリーズ□20)
センター部（コーナー部はありません）

サイズ・位置
左側
右側
両側
断面図

M5深さ15
LTP
RTP
TPW

M3深さ6
(ヘリサート挿入済)
LHP
RHP
HPW

タップ位置
[ ! ]その他の追加工は下記「追加工」をご覧ください。
■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

追加工（指定長のみ可能　　固定長は不可）

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)		LTP/RTP/TPW
LHP/RHP/HPW		端面タップ（センター穴）フレームにタップ加工を行ないます。。
M5、深さ15：LTP/RTP/TPW
M3、深さ6 (ヘリサート挿入済）：LHP/RHP/HPW
この加工が必要なブラインドジョイント
（スクリュージョイント / シンプルジョイント）		カタログ
> カット方法変更高精度カットSC高精度カット全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。
※ L≦1500のみ適用可		カタログ
45度カットL□T45/R□T4545度カット45度の角度をつけてカットします。
45度カットは、同一方向で他の追加工の重複指定はできません。
例：HFS5-2020-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工）
HFS5-2020-500-LTP-RAT45 ⇒ 〇（左右別々の追加工）
> レンチ穴あけ固定位置レンチ穴LWP/RWP固定位置レンチ穴ブラインドジョイント締結の際に使用するレンチ穴をあけます。
フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。
この加工が必要なブラインドジョイント
（スクリュージョイント / シングルジョイント / タッピングジョイント）		カタログ
フレームキャップ
厚み分穴位置
移動		FL/FRフレームキャップ厚み分穴 位置移動固定位置のレンチ穴をフレームキャップの厚み分（3mm）移動させます。
角に組んだ際にフレームキャップが出っ張らなくなります。
※5シリーズ20角フレームはキャップ厚み分(2.5mm)移動させます。
指定位置レンチ穴AH/BH/AV/BV指定位置レンチ穴左端面から任意の位置にレンチ穴をあけます。
梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。		カタログ
> ザグリ穴あけ指定位置ザグリ穴Z6/XA100指定位置ザグリ穴左端面から任意の位置にザグリ穴をあけます。
フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。
1方向につき5個まであけることができます。
・　1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。		カタログ
> ブラインド
ジョイント
専用穴あけ		M穴LMHブラインドジョイント専用穴あけ（M穴）後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)		カタログ
L穴JLPブラインドジョイント専用穴あけ（L穴）パラレルジョイント締結時に必要な穴をあけます。
(パラレルジョイント)		カタログ
> その他加工HFSR端面タップLTS/RTS/TSWHFSR端面タップHFSRシリーズの端面保護プレートを使用する際に必要な加工です。カタログ
端面C面取りCW端面C面取りフレーム端面の外周にC面取り加工を行ないます。カタログ
シール貼り付けZZZシール貼り付けアルミフレームのカタログ記号などを印刷したシールを貼付けます。
文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。
対応フレームキャップ一覧
フレーム型番
対応フレームキャップ
商品タイプ
色
厚さ
型番
使用数
HFS5－2020
HFSB5－2020
CAF5－2020
HFSY5－2020
NFS5－2020
NFSB5－2020

固定長フレーム（Kで始まる型番）
も同じです
キャップ止め
黒
2.5
HFC5-2020-B
1
キャップ止め
ライトグレー
2.5
HFC5-2020-S
1
キャップ止め（足長タイプ）
黒
2.5
HFCL5-2020-B
1
キャップ止め（足長タイプ）
ライトグレー
2.5
HFCL5-2020-S
1
ボルト止め
黒
2.5
HFCB5-2020-B
1
ボルト止め
ライトグレー
2.5
HFCB5-2020-S
1
ボルト止め
黄色
2.5
HFCB5-2020-Y
1

5シリーズ関連部品

■ アルミフレームアクセサリ

商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー
写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。





型番リスト

表示件数:
  1. 1
型番
表面処理
L寸固定・指定
全長 L （有効長さ）(mm)
全長L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリア塗装
指定
-
50 ～ 4000
クリア塗装
10

1個

-( - )

1日目

一部当日出荷可能

白アルマイト処理
指定
-
50 ～ 4000
白アルマイト処理
10

1個

-( - )

1日目

一部当日出荷可能

黒アルマイト処理
指定
-
50 ～ 4000
黒アルマイト処理
10

1個

-( - )

1日目

一部当日出荷可能

焼付塗装（黄色）
指定
-
50 ～ 4000
焼付塗装
10

1個

-( - )

1日目

一部当日出荷可能

クリア塗装
固定
4000
-
クリア塗装
10

1個

2,404円( 2,644円 )

1日目

一部当日出荷可能

白アルマイト処理
固定
1000
-
白アルマイト処理
10

1個

523円( 575円 )

在庫品1日目

当日出荷可能

白アルマイト処理
固定
4000
-
白アルマイト処理
10

1個

1,891円( 2,080円 )

1日目

一部当日出荷可能

黒アルマイト処理
固定
4000
-
黒アルマイト処理
10

1個

3,198円( 3,518円 )

1日目

一部当日出荷可能

焼付塗装（黄色）
固定
4000
-
焼付塗装
10

1個

2,874円( 3,161円 )

1日目

一部当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

5シリーズの20mm角、1列溝アルミフレームです。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

L＝300未満の場合
長さに関わらず表中単価となります。

L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型式L指定0.5mm単位￥基準単価300mm未満￥スライド単価300mm未満￥基準単価/m300mm以上￥スライド単価/m300mm以上
1～9本10～4950～1601～9本10～4950～160
HFSHFS5－202050～4000267253225510470420
HFSHFSB5－202050～4000256243216860810720
HFSCAF5－202050～4000320304257640610510
HFSHFSY5－202050～4000380365308770730610
■固定長フレーム（有効長さ4000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型式Lmm￥基準単価￥スライド単価
1～9本10～20
HFSKHFS5－202040001,8101,610
HFSKHFSB5－202040003,0602,730
HFSKCAF5－202040002,3002,050
HFSKHFSY5－202040002,7502,460
■固定長フレーム（有効長さ1000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型式Lmm￥基準単価￥スライド単価
1〜19本20〜120
HFSKHFS5－20201000500440


納期


■指定長フレームご注文締切
 1 日目出荷
急

ストークT

当日出荷無料正午迄>>こちら

■固定長フレーム（1000mm）（ KHFS5－2020－1000）
在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
■固定長フレーム（有効長さ4000mm）ご注文締切
 1 日目出荷
急

ストークT

当日出荷無料正午迄>>こちら
■指定長フレーム
数量区分標準対応個別対応
小口大口大口
数　量1～7980～160161～
出荷日通常＋1日お見積り
■固定長フレーム（1000mm）
数量区分標準対応個別対応
小口大口
数　量1～120121～
出荷日通常お見積り
■固定長フレーム（有効長さ4000mm）
数量区分標準対応個別対応
小口大口
数　量1～2021～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

    アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　２面溝

    アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　２面溝

      アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　１面溝

      アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　１面溝

        アルミフレーム　５シリーズ　正方形　４０×４０ｍｍ　２列溝　２面溝

        アルミフレーム　５シリーズ　正方形　４０×４０ｍｍ　２列溝　２面溝

          アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　３面溝

          アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　３面溝

            アルミフレーム　５シリーズ　Nタイプ　正方形　２０×２０ｍｍ　１列溝　４面溝

            アルミフレーム　５シリーズ　Nタイプ　正方形　２０×２０ｍｍ　１列溝　４面溝

              【クリーン洗浄品】アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

              【クリーン洗浄品】アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

                アルミフレーム　５シリーズ　Nタイプ　正方形　２０×２０ｍｍ　１列溝　２面溝

                アルミフレーム　５シリーズ　Nタイプ　正方形　２０×２０ｍｍ　１列溝　２面溝

                  【クリーン洗浄品】アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　２面溝

                  【クリーン洗浄品】アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　２面溝

                    アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　２面溝（対向）

                    アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　２面溝（対向）

                      アルミフレーム　８－４５シリーズ　正方形　１００×１００ｍｍ　２列溝　４面溝

                      アルミフレーム　８－４５シリーズ　正方形　１００×１００ｍｍ　２列溝　４面溝

                        アルミフレーム　６シリーズ　正方形　５０×５０ｍｍ　２列溝　２面溝

                        アルミフレーム　６シリーズ　正方形　５０×５０ｍｍ　２列溝　２面溝

                          アルミフレーム　５シリーズ　Nタイプ　正方形　２０×２０ｍｍ　１列溝　３面溝

                          アルミフレーム　５シリーズ　Nタイプ　正方形　２０×２０ｍｍ　１列溝　３面溝
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 在庫品1日目～   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能 6日目   1日目   当日出荷可能 6日目   1日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能
                            基準フレーム幅(mm) 20 20 20 40 20 20 20 20 20 20 100 50 20
                            フレームサイズ 20×20 20×20 20×20 40×40 20×20 20×20 20×20 20×20 20×20 20×20 100×100 50×50 20×20
                            フレームシリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 5シリーズ 8-45シリーズ 6シリーズ 5シリーズ
                            フレーム形状 正方形 正方形 正方形 正方形 正方形 正方形 正方形 正方形 正方形 正方形 正方形 正方形 正方形
                            フレーム溝数 1列溝×1列溝 1列溝×1列溝 1列溝×1列溝 2列溝×2列溝 1列溝×1列溝 1列溝×1列溝 1列溝×1列溝 1列溝×1列溝 1列溝×1列溝 1列溝×1列溝 2列溝×2列溝 2列溝×2列溝 1列溝×1列溝

                            アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝のレビュー

                            評価 4.6 平均満足度：4.6 269件のレビュー
                            1. 星５
                              73%
                            2. 星４
                              22%
                            3. 星３
                              5%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            架台
                            評価 5.0満足度：5.02020/09/09
                            試験治具用架台として使用しています
                            ちょうどいい長さで注文できるのでたすかります
                            使用していても問題は見当たりません

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            制御パネルの骨組み
                            評価 5.0満足度：5.02017/04/05
                            きっちりしたサイズで納品されてくるため使いやすい。切断面のバリもほぼ無いので、けがをしにくいと思う。

                            もっと読む 閉じる

                            7人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            カバーのフレーム
                            評価 5.0満足度：5.02018/08/08
                            カバーのフレームとして使用しました。
                            1mm単位で指定ができ、最短当日発送は緊急の時に大変助かります。
                            価格も安くて満足しました。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            架台
                            評価 5.0満足度：5.02020/09/09
                            試験治具用架台として使用しています
                            ちょうどいい長さで注文できるのでたすかります
                            使用していても問題は見当たりません

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            棚
                            評価 5.0満足度：5.02017/07/25
                            寸法指定できるので、カットの手間が無く工数低減できる。
                            カットしなくてよいので、女性でも組み立てが簡単にできる。

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ルーターガイドの製作
                            評価 5.0満足度：5.02020/11/02
                            長さも精度がよく、切断面は綺麗で直角も出ており、バリもなく申し分ない。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            269件全て見る

                            よくあるご質問（FAQ）

                            Q アルミフレームに関する情報を詳しく知りたい。
                            A
                            アルミフレームに関するFAQはこちらにまとめてあります。
                            Q アルミフレームの耐熱温度は何度ですか。
                            A
                            耐熱温度は70℃までを推奨しています。
                            100℃以上が継続すると荷重による想定以上の曲がりが発生するため。
                            ただし、水蒸気洗浄のように一時的に高温になる場合は100℃まで可能です。

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            アルミフレームカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
