アルミフレーム ５シリーズ Ｒ形状 ２０×２０ｍｍ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
5シリーズのR形状のアルミフレームです。■5シリーズとは溝幅6mmのアルミフレ...
-
- 基準フレーム幅(mm)：
- 20
-
- フレームシリーズ：
- 5シリーズ
-
- フレーム形状：
- R形状
-
- フレームタイプ：
- HFS（標準タイプ）
-
- 表面処理：
- 白アルマイト処理
-
- 表面面取り加工：
- なし
-
- 材質：
- A6005CSS-T5
-
- フレームサイズ 幅(mm)：
- 20
-
- フレームサイズ 厚さ(mm)：
- 20
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A6005CSS-T5
-
- 材質証明書：表面処理：
- 白アルマイト処理
(i)ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
| 5シリーズ |
 |

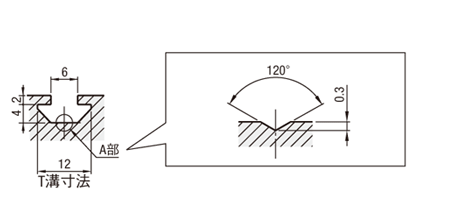

溝部詳細
（シリーズ共通）
溝底部詳細
(HFS・CAF・HFSYタイプ)
A部拡大図
溝幅6±0.30mmのアルミフレームです。M5のボルトに適用します。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
指定長フレーム規格表（追加工:可能）
| 型式 | − | L |
| HFSR5−2020 | − | 800 |
| KHFSR5−2020 | − | 4000 |
| タイプ | 材質 | 表面処理 | 型式 | L指定0.5mm単位 | 質量kg/m | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓlx | ℓly | |||||||
| HFS | A6005CSS－T5 | 白アルマイト | HFSR5－2020 | 50～4000 | 0.42 | 153 | 0.57×104 | 0.57×104 |
固定長フレーム（有効長さ4000mm）規格表（追加工:不可）
| タイプ | 材質 | 表面処理 | 型式 | Lmm | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | ||||||
| HFS | A6005CSS－T5 | 白アルマイト | KHFSR5－2020 | 4000 | 153 | 0.57×104 | 0.57×104 |
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
追加工
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
| 分類 | 追加工名称 | 追加工コード例 | 使用例 | 内容 | カタログ |
|---|---|---|---|---|---|
| > 端面タップ加工 | 端面タップ (センター穴) | LTP/RTP/TPW |  | フレームにタップ加工（M4、深さ12）を行ないます。 この加工が必要なブラインドジョイント （スクリュージョイント / シンプルジョイント） | カタログ |
| > カット方法変更 | 高精度カット | SC |  | 全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可 | カタログ |
| 45度カット | L□T45/R□T45 |  | 45度の角度をつけてカットします。 | ||
| > レンチ穴あけ | 固定位置レンチ穴 | LWP/RWP |  | ブラインドジョイント締結の際に使用するレンチ穴をあけます。 フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。 この加工が必要なブラインドジョイント （スクリュージョイント / シングルジョイント / タッピングジョイント） | カタログ |
| フレームキャップ 厚み分穴位置 移動 | FL/FR |  | 固定位置のレンチ穴をフレームキャップの厚み分（3mm）移動させます。 角に組んだ際にフレームキャップが出っ張らなくなります。 | ||
| 指定位置レンチ穴 | AH/BH/AV/BV |  | 左端面から任意の位置にレンチ穴をあけます。 梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 | カタログ | |
| > ブラインド ジョイント 専用穴あけ | L穴 | JLP |  | パラレルジョイント締結時に必要な穴をあけます。 (パラレルジョイント) | カタログ |
| > その他加工 | HFSR端面タップ | LTS/RTS/TSW |  | HFSRシリーズの端面保護プレートを使用する際に必要な加工です。 | カタログ |
| 端面C面取り | CW |  | フレーム端面の外周にC面取り加工を行ないます。 | カタログ | |
| シール貼り付け | ZZZ |  | アルミフレームのカタログ記号などを印刷したシールを貼付けます。 文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。 |
5シリーズ関連部品
■ アルミフレームアクセサリ
| 商品名 | ブラケット | ブラインドジョイント | ナット | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
関連リンク

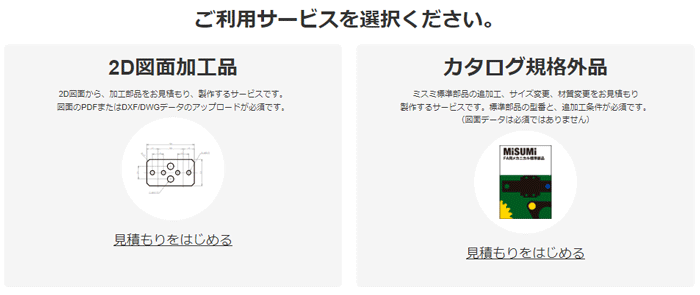

特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
- 表示件数:
指定
|
-
|
50 ～ 4000
| 10 | 1個 | -( -
) | 1日目 一部当日出荷可能 | |
固定
|
4000
|
-
| 10 | 1個 | 1,797円(
1,977円
) | 1日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
5シリーズのR形状のアルミフレームです。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。
(i)ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
L＝300未満の場合長さに関わらず表中単価となります。
L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | L指定0.5mm単位 | ￥基準単価300mm未満 | ￥スライド単価300mm未満 | ￥基準単価m/300mm以上 | ￥スライド単価m/300mm以上 | ||
| 1～9本 | 10～49 | 50～160 | 1～9本 | 10～49 | 50～160 | |||
| HFS | HFSR5－2020 | 50～4000 | 139 | 131 | 117 | 480 | 450 | 400 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | Lmm | ￥基準単価 | ￥スライド単価 |
| 1～9本 | 10～20 | |||
| HFS | KHFSR5－2020 | 4000 | 1,720 | 1,530 |
納期
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
出荷日については、こちらをご覧ください。
カタログ
あと3項目で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
アルミフレーム ５シリーズ Ｒ形状 ２０×２０ｍｍのレビュー
サイズ・仕様のバリエーションが豊富、加えて周辺パーツが充実。寸法指定があり、加工労力を大幅削減が可能な点が魅力です。
今後も継続して使っていく予定です。
両端部はオプションの45度カットをして額縁の様に使いました。
加工精度も良く四つ角ともほぼピッタリで満足しております。
