アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 1面溝

アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 1面溝

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

6シリーズの30mm角、1列溝アルミフレームです。■6シリーズとは溝幅8mmの...

詳細情報を確認する

  • 基準フレーム幅(mm):
    30
  • フレームサイズ:
    30×30
  • フレームシリーズ:
    6シリーズ
  • フレーム形状:
    正方形
  • フレーム溝数:
    1列溝×1列溝
  • 表面処理:
    白アルマイト処理
  • 溝面種類:
    1面溝
  • 表面面取り加工:
    なし
  • 材質:
    A6005CSS-T5
  • フレームサイズ 幅(mm):
    30
  • フレームサイズ 厚さ(mm):
    30
  • 材質証明書:
    対象
  • 材質証明書:材質:
    A6005CSS-T5
  • 材質証明書:表面処理:
    白アルマイト処理

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

外形図・規格表

EFS(標準タイプ)

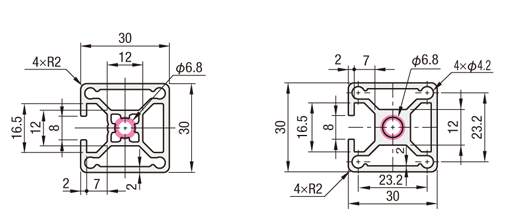

HFS(標準タイプ) アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 1面溝:関連画像
アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 1面溝:関連画像
6シリーズ
アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 1面溝:関連画像
タイプ詳細はこちら

溝部詳細
(シリーズ共通)
溝底部詳細
(HFS・CAFタイプ)

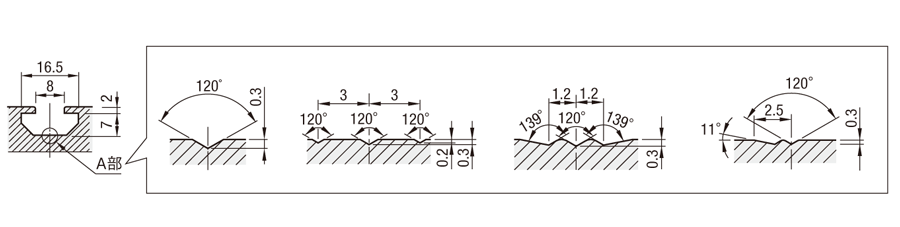

(GFSタイプ) (EFSタイプ) (NEFS・NEFSB・NFSL・GNFSタイプ) T溝寸法 A部拡大図 A部拡大図 A部拡大図 A部拡大図 アルミフレーム 6シリーズ 正方形 30×30mm 1列溝 1面溝:関連画像
[ ! ]切断面・追加工部には表面処理がされていません。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
■6シリーズとは
溝幅8±0.36mmのアルミフレームです。M6のボルトに適用します。

タイプ概要

 標準アルミフレーム軽量アルミフレーム高剛性アルミフレーム
HFSタイプEFSタイプNFS(NEFS)タイプHFSLタイプNFSLタイプGFSタイプGNFSタイプ
断面写真
材質A6005CSS-T5A6005CSS-T5A6063S-T5A6005CSS-T5A6063S-T5A6061SS-T6相当A6063S-T6相当
特長スタンダードな断面形状です。HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。材質変更により大幅なプライスダウンを実現。強度(*)はHFS・EFSシリーズと同じです。軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。HFSLを材質変更することで、さらにプライスダウンを実現。強度(*)HFSLシリーズと同じです。剛性を追及した肉 厚のフレームです。高い荷重を受ける筐体に適します。耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度(*)はGFSシリーズと同じです。
表面処理白アルマイト
黒アルマイト
クリア塗装
焼付塗装(黄色)
白アルマイト
黒アルマイト
白アルマイト
黒アルマイト
白アルマイト
黒アルマイト
白アルマイト白アルマイト白アルマイト
対応シリーズ5
6
8
8-45

指定長フレーム規格表(追加工:可能)

型式L
EFSC6 −3030
KHFSC6−3030

800
4000
タイプ材質表面処理型式L指定0.5mm単位質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS-T5白アルマイトHFSC6- 303050~40000.973612.99×1043.24×104
EFSA6005CSS-T5白アルマイトEFSC6-303 050~40000.893313.05×1043.29×104
[ ! ]アルマイト処理無し及び黒アルマイト処理、長さ6000mmご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

固定長フレーム(有効長さ4000mm)規格表(追加工:不可)

[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
タイプ材質表面処理型式Lmm断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS-T5白アルマイトKHF SC6-303040003612.99×1043.24×104
EFSA6005CSS-T5白アルマイトKEFSC6-303040003313.05×1043.29×104
[ ! ]有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります(数十mm程度長くなります)。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の2つになります。さまざまな接続方法例を確認ください。


ブラケット
ブラインドジョイント

接続例

特徴
・フレームの外側で接続
・任意の位置に移動可
・美観に劣る
・フレームの内側で接続
・美観に優れる
・フレームに加工が必要
■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。(許容たわみ量目安は長さに比例します。例 500mm⇒0.5mm 2000mm⇒2mm)
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)
LTP/RTP/TPW
LHP/RHP/HPW
端面タップ(センター穴)フレームにタップ加工を行ないます。
 M8、深さ24:LTP/RTP/TPW
 M5、深さ10(ヘリサート挿入済):LHP/RHP/HPW
この加工が必要なブラインドジョイント
スクリュージョイント / シンプルジョイント
カタログ
端面タップ
(四方穴)
LSP/RSP/SPW端面タップ(四方穴)フレーム端面・隅の穴にタップ加工(M5、深さ10)を行ないます。カタログ
> カット方法変更高精度カットSC高精度カット全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。
※ L≦1500のみ適用可
カタログ
45度カットL□T45/R□T4545度カット45度の角度をつけてカットします。
> レンチ穴あけ固定位置レンチ穴LWP/RWP固定位置レンチ穴ブラインドジョイント締結の際に使用するレンチ穴をあけます。
フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。
この加工が必要なブラインドジョイント
スクリュージョイント / シングルジョイント / タッピングジョイント
カタログ
フレームキャップ
厚み分穴位置
移動
FL/FRフレームキャップ厚み分穴 位置移動固定位置のレンチ穴をフレームキャップの厚み分(3mm)移動させます。
角に組んだ際にフレームキャップが出っ張らなくなります。
指定位置レンチ穴AH/BH/AV/BV指定位置レンチ穴左端面から任意の位置にレンチ穴をあけます。
梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。
カタログ
> ザグリ穴あけ指定位置ザグリ穴Z6/XA100指定位置ザグリ穴左端面から任意の位置にザグリ穴をあけます。
フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。
・1方向につき5個まであけることができます。
・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。
カタログ
> ブラインド
ジョイント
専用穴あけ
D穴LDH/RDHブラインドジョイント専用穴あけ(D穴)シングルジョイント締結時に必要な穴をあけます。
シングルジョイント
カタログ
S穴LSHブラインドジョイント専用穴あけ(S穴)先入れダブルジョイント締結時に必要な穴をあけます。
(先入れダブルジョイント)
カタログ
M穴LMHブラインドジョイント専用穴あけ(M穴)後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)
L穴JLPブラインドジョイント専用穴あけ(L穴)パラレルジョイント締結時に必要な穴をあけます。
(パラレルジョイント)
カタログ
> その他加工GNFSシリーズ
GFSシリーズ
端面タップ
LTS/RTS/TSWGNFSシリーズ GFSシリーズ端面タップフレームにタップ加工を行ないます。高剛性用プレートタイプのフレームキャップを使用する際に必要な加工です。
(高剛性用プレート)
カタログ
HFSR端面タップLTS/RTS/TSWHFSR端面タップHFSRシリーズの端面保護プレートを使用する際に必要な加工です。カタログ
端面C面取りCW端面C面取りフレーム端面の外周にC面取り加工を行ないます。カタログ
シール貼り付けZZZシール貼り付けアルミフレームのカタログ記号などを印刷したシールを貼付けます。
文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。

対応フレームキャップ一覧

フレーム型番対応フレームキャップ
商品タイプ厚さ型番使用数
HFS6-3030
HFSB6-3030
HFSC6-3030
HFSF6-3030
HFSFB6-3030
HFSH6-3030
HFST6-3030
HFSTB6-3030
CAF6-3030

EFS6-3030
EFSB6-3030
EFSC6-3030
EFSF6-3030
EFSFB6-3030
EFSH6-3030
EFST6-3030
EFSTB6-3030

NEFS6-3030
NEFSB6-3030
NEFSF6-3030
NEFST6-3030

HFSL6-3030
HFSLB6-3030
HFSV6-3030
HFSY6-3030
NFSL6-3030


固定長フレーム(Kで始まる型番)
も同じです
キャップ止め3HFC6-3030-B1
ライトグレー3HFC6-3030-S1
キャップ止め
(足長タイプ)
3HFCL6-3030-B1
ライトグレー3HFCL6-3030-S1
ボルト止め3HFCB6-3030-B1
ライトグレー3HFCB6-3030-S1
黄色3HFCB6-3030-Y1

6シリーズ関連部品

■ アルミフレームアクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3~5営業日(土日・祝日含まず)をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

型番
フレームタイプ
L寸固定・指定
全長 L (有効長さ)(mm)
全長L(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
EFS(標準タイプ)
指定
-
50 ~ 4000
10

1個

-( - )

1日目

一部当日出荷可能

HFS(標準タイプ)
指定
-
50 ~ 4000
10

1個

-( - )

1日目

一部当日出荷可能

EFS(標準タイプ)
固定
4000
-
10

1個

3,877( 4,265円 )

1日目

一部当日出荷可能

HFS(標準タイプ)
固定
4000
-
10

1個

3,971( 4,368円 )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

6シリーズの30mm角、1列溝アルミフレームです。■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

L=300mm未満の場合
長さに関わらず表中単価となります。

L=300mm以上の場合
下記計算をし価格を算出します。
¥基準単価/m×指定全長=販売単価
(1円単位は切り捨て)
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型式L指定0.5mm単位¥基準単価300mm未満¥スライド単価300mm未満¥基準単価/m300mm以上¥スライド単価/m300mm以上
1~9本10~4950~1601~9本10~4950~160
HFSHFSC6-303050~40003953743331,0601,010890
EFSEFSC6-303050~40003953743331,040980870
■固定長フレーム(有効長さ4000mm)
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型式Lmm¥基準単価¥スライド単価
1~9本10~20
HFSKHFSC6-303040003,8003,390
EFSKEFSC6-303040003,7103,310

納期


■指定長フレームご注文締切
 1 日目出荷

ストークT

当日出荷無料正午迄>>こちら
■固定長フレーム(有効長さ4000mm)ご注文締切
 1 日目出荷

ストークT

当日出荷無料正午迄>>こちら
■指定長フレーム
数量区分標準対応個別対応
小口大口大口
数 量1~7980~160161~
出荷日通常+1日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
■固定長フレーム
数量区分標準対応個別対応
小口大口
数 量1~2021~
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
