アルミフレーム　６シリーズ　長方形　３０×６０ｍｍ　２列溝　４面溝

アルミフレーム　６シリーズ　長方形　３０×６０ｍｍ　２列溝　４面溝

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（139件） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

6シリーズの30mm・60mm角、2列溝アルミフレームです。■6シリーズとは溝...

詳細情報を確認する

  • 基準フレーム幅(mm)：
    30
  • フレームサイズ：
    30×60
  • フレームシリーズ：
    6シリーズ
  • フレーム形状：
    長方形
  • フレーム溝数：
    1列溝×2列溝
  • 溝面種類：
    4面溝
  • 表面面取り加工：
    なし
  • フレームサイズ 幅(mm)：
    30
  • フレームサイズ 厚さ(mm)：
    60
  • 材質証明書：
    対象

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ステージを用いたカメラ位置調整機構

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定19件の候補があります。

Loading...

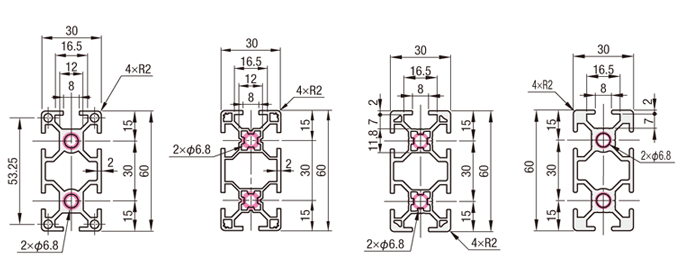

外形図・規格表


HFS（標準タイプ） HFSL（軽量タイプ） EFS（標準タイプ） GFS（高剛性タイプ） アルミフレーム　６シリーズ　長方形　３０×６０ｍｍ　２列溝　４面溝:関連画像
アルミフレーム　６シリーズ　長方形　３０×６０ｍｍ　２列溝　４面溝:関連画像
※固定長フレームのL寸は公差規定無し
その他の寸法公差関連はこちらをご参照ください。
6シリーズ
アルミフレーム　６シリーズ　長方形　３０×６０ｍｍ　２列溝　４面溝１列溝　４面溝:関連画像

溝部詳細
（タイプ共通）

溝底部詳細
(HFS・CAF
  タイプ)


(GFSタイプ)


(EFSタイプ)

T溝寸法

A部拡大図

A部拡大図

A部拡大図

■6シリーズとは
溝幅8±0.36 mm、M6ボルトに適用します。

[ ! ]切断面・追加工部には表面処理はされません。
[ ! ]端面タップを指定の場合、赤丸部に加工されます。

タイプ概要

 標準アルミフレーム軽量アルミフレーム高剛性アルミフレーム
HFSタイプEFSタイプNFS（NEFS）
タイプ		HFSLタイプNFSLタイプGFSタイプGNFSタイプ
断面
写真
材質A6005CSS-T5A6005CSS-T5A6063S－T5A6005CSS-T5A6063S－T5A6061SS-T6相当A6063S-T6相当
特長スタンダードな断面形状です。HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。材質変更により大幅なプライスダウンを実現。強度（＊）はHFS・EFSシリーズと同じです。軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。HFSLを材質変更することで、さらにプライスダウンを実現。強度（＊）HFSLシリーズと同じです。剛性を追及した肉　厚のフレームです。高い荷重を受ける筐体に適します。耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度（＊）はGFSシリーズと同じです。
表面
処理		白アルマイト
黒アルマイト
クリア塗装
焼付塗装（黄色）		白アルマイト
黒アルマイト		白アルマイト
黒アルマイト		白アルマイト
黒アルマイト		白アルマイト白アルマイト白アルマイト
対応
シリーズ		5○－○－－－－
6○○○○○
8
8-45


型式表示方法

型式−L
HFS6−3060−800
KHFS6−3060−1000
KHFS6−3060−4000

指定長フレーム規格表（追加工：可能）

タイプ材質表面処理型式L指定0.5mm単位
(公差±0.5mm)		質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS－T5白アルマイトHFS6－306050～40001.65925.33×10420.56×104
HFSA6005CSS－T5黒アルマイトHFSB6－306050～40001.65925.33×10420.56×104
HFSA6005CSS－T5クリア塗装CAF6－306050～40001.65925.33×10420.56×104
HFSA6005CSS－T5焼付塗装(黄色)＊1 HFSY6－3060 50～40001.65925.33×10420.56×104
HFSLA6005CSS－T5白アルマイトHFSL6－306050～40001.294764.87×10417.87×104
HFSLA6005CSS－T5黒アルマイトHFSLB6－306050～40001.294764.87×10417.87×104
EFSA6005CSS－T5白アルマイトEFS6－306050～40001.445355.49×10420.6×104
EFSA6005CSS－T5黒アルマイトEFSB6－306050～40001.445355.49×10420.6×104
GFSA6061SS－T6相当白アルマイトGFS6－306050～40001.716345.95×10423.78×104
[ ! ]＊1 HFSY6の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]アルマイト処理無し、長さ6000mmご要望の場合、カタログ規格外サービス>>こちらへお問い合わせください。

固定長フレーム（有効長さ4000・1000mm）規格表（追加工：不可）

[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
タイプ材質表面処理型式Lmm
(公差規定なし)＊2 		断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6005CSS－T5白アルマイトKHFS6－306040005925.33×10420.56×104
HFSA6005CSS－T5白アルマイトKHFS6－306010005925.33×10420.56×104
HFSA6005CSS－T5黒アルマイトKHFSB6－306040005925.33×10420.56×104
HFSA6005CSS－T5クリア塗装KCAF6－306040005925.33×10420.56×104
HFSA6005CSS－T5焼付塗装(黄色)＊1 KHFSY6－306040005925.33×10420.56×104
HFSLA6005CSS－T5白アルマイトKHFSL6－306040004764.87×10417.87×104
HFSLA6005CSS－T5黒アルマイトKHFSLB6－306040004764.87×10417.87×104
EFSA6005CSS－T5白アルマイトKEFS6－306040005355.49×10420.6×104
EFSA6005CSS－T5黒アルマイトKEFSB6－306040005355.49×10420.6×104
GFSA6061SS－T6相当白アルマイトKGFS6－306040006345.95×10423.78×104
[ ! ]＊1 KHFSY6の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。
[ ! ]＊2 有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

[ ! ]耐熱温度は70℃までを推奨。100℃以上の継続は、荷重の影響で曲がりが発生します。
ただし、水蒸気のような一時的な高温の場合は100℃まで可能です。

色イメージ


白アルマイト処理
クリア塗装（艶あり）
黒アルマイト処理
焼付塗装（黄色）
端面写真
[ ! ]色味はイメージです。
[ ! ]両端面にアルマイト処理及び塗装はありません。
[ ! ]クリア塗装は白アルマイト処理の上に透明塗装がされています。表面に艶があります。
[ ! ]黒アルマイト処理と白アルマイト処理に色番号や色基準はございません。

技術情報

■耐荷重の計算方法
アルミフレーム総合情報に記載されている耐荷重データを元にお客さまにて計算のうえ使用可否をご判断いただいております。

アルミフレーム強度目安表（許容目安荷重、集中荷重、等分布荷重）
アルミフレーム強度計算式（たわみ算出計算式、座屈荷重、断面係数）


選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。


ブラケット
ブラインドジョイント

接続例

特徴
・フレームの外側で接続
・任意の位置に移動可
・美観に劣る		・フレームの内側で接続
・美観に優れる
・フレームに加工が必要
■端面タップ穴あけ追加工(6シリーズ30×60)
センター部(2つ穴)

サイズ・位置
左側
右側
両側
断面図

M8深さ24
LTP
RTP
TPW

M5深さ10
(ヘリサート挿入済)
LHP
RHP
HPW

タップ位置
[ ! ]その他の追加工は下記「追加工」をご覧ください。

コーナー部（四方4つ穴）（HFSなど標準タイプのみ。詳細はこちら）
サイズ・位置
左側
右側
両側
断面図
M5深さ10
LSP
RSP
SPW
タップ位置
■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ



追加工（指定長のみ可能　　固定長は不可）

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)		LTP/RTP/TPW
LHP/RHP/HPW		端面タップ（センター穴）フレームにタップ加工を行ないます。
M8、深さ24：LTP/RTP/TPW
M5、深さ10 (ヘリサート挿入済）：LHP/RHP/HPW
この加工が必要なブラインドジョイント
（スクリュージョイント / シンプルジョイント）		カタログ
端面タップ
(四方穴)		LSP/RSP/SPW端面タップ（四方穴）フレーム端面・隅の穴にタップ加工（M5、深さ10）を行ないます。カタログ
> カット方法変更高精度カットSC高精度カット全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。
※ L≦1500のみ適用可		カタログ
45度カットL□T45/R□T4545度カット45度の角度をつけてカットします。
45度カットは、同一方向で他の追加工の重複指定はできません。
例：HFS6-3060-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工）
HFS6-3060-500-LTP-RAT45 ⇒ 〇（左右別々の追加工）
> レンチ穴あけ固定位置レンチ穴LWP/RWP固定位置レンチ穴ブラインドジョイント締結の際に使用するレンチ穴をあけます。
フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。
この加工が必要なブラインドジョイント
（スクリュージョイント / シングルジョイント / タッピングジョイント）		カタログ
フレームキャップ
厚み分穴位置
移動		FL/FRフレームキャップ厚み分穴 位置移動固定位置のレンチ穴をフレームキャップの厚み分（3mm）移動させます。
角に組んだ際にフレームキャップが出っ張らなくなります。
指定位置レンチ穴AH/BH/AV/BV指定位置レンチ穴左端面から任意の位置にレンチ穴をあけます。
梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。		カタログ
> ザグリ穴あけ指定位置ザグリ穴Z6/XA100指定位置ザグリ穴左端面から任意の位置にザグリ穴をあけます。
フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。
・1方向につき5個まであけることができます。
・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。		カタログ
> ブラインド
ジョイント
専用穴あけ		D穴LDH/RDHブラインドジョイント専用穴あけ（D穴）シングルジョイント締結時に必要な穴をあけます。
（シングルジョイント）		カタログ
S穴LSHブラインドジョイント専用穴あけ（S穴）先入れダブルジョイント締結時に必要な穴をあけます。
(先入れダブルジョイント)		カタログ
M穴LMHブラインドジョイント専用穴あけ（M穴）後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)
L穴JLPブラインドジョイント専用穴あけ（L穴）パラレルジョイント締結時に必要な穴をあけます。
(パラレルジョイント)		カタログ
> その他加工GNFSシリーズ
GFSシリーズ
端面タップ		LTS/RTS/TSWGNFSシリーズ GFSシリーズ端面タップフレームにタップ加工を行ないます。高剛性用プレートタイプのフレームキャップを使用する際に必要な加工です。
(高剛性用プレート)		カタログ
HFSR端面タップLTS/RTS/TSWHFSR端面タップHFSRシリーズの端面保護プレートを使用する際に必要な加工です。カタログ
端面C面取りCW端面C面取りフレーム端面の外周にC面取り加工を行ないます。カタログ
シール貼り付けZZZシール貼り付けアルミフレームのカタログ記号などを印刷したシールを貼付けます。
文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。
対応フレームキャップ一覧
フレーム型番
対応フレームキャップ
商品タイプ
色
厚さ
型番
使用数
HFS6－3060
HFSB6－3060
HFSY6－3060
CAF6－3060
HFSL6－3060
HFSLB6－3060
EFS6－3060
EFSB6－3060
NEFS6－3060
NEFSB6－3060
NFSL6－3060

固定長フレーム（Kで始まる型番）
も同じです
キャップ止め
黒
3
1
ライトグレー
3
1
キャップ止め（足長タイプ）
黒
3
1
ライトグレー
3
1
ボルト止め
黒
3
1
ライトグレー
3
1
黒
3
2
ライトグレー
3
2
黄色
3
2
GNFS6－3060
GFS6－3060

固定長フレーム（Kで始まる型番）
も同じです
キャップ止め（高剛性用）
黒
3
2
ライトグレー
3
2
ボルト止め
（高剛性用プレートタイプ）

取付には専用の追加工が必要となります。
銀色
2
1

6シリーズ関連部品

■ アルミフレームアクセサリ

商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー導電ワッシャ
写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
