アルミフレーム ６シリーズ 長方形 ３０×１２０ｍｍ ３列溝以上 ４面溝
- 数量スライド割引
- 通常価格(税別)
- -
- 税込価格
- -
6シリーズの30×120mm、4列溝アルミフレームです。■6シリーズとは溝幅8...
(i)ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
| 6シリーズ |
 |

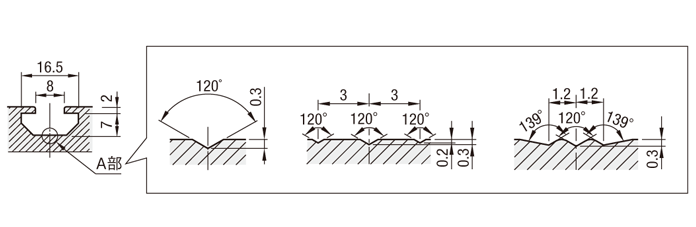

（シリーズ共通） 溝底部詳細
（HFS・CAFタイプ） （GFSタイプ） （EFSタイプ） T溝寸法 A部拡大図 A部拡大図 A部拡大図
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
溝幅8±0.36 mm、M6のボルトに適用します。
タイプ概要
| 標準アルミフレーム | 軽量アルミフレーム | 高剛性アルミフレーム | ||||||
| HFSタイプ | EFSタイプ | NFS（NEFS） タイプ | HFSLタイプ | NFSLタイプ | GFSタイプ | GNFSタイプ | ||
| 断面 写真 |  |  |  |  |  |  |  | |
| 材質 | A6005CSS-T5 | A6005CSS-T5 | A6063S－T5 | A6005CSS-T5 | A6063S－T5 | A6061SS-T6相当 | A6063S-T6相当 | |
| 特長 | スタンダードな断面形状です。 | HFSシリーズと同等の剛性を維持しつつ、軽量化・低価格化を実現したフレームです。 | 材質変更により大幅なプライスダウンを実現。強度（＊）はHFS・EFSシリーズと同じです。 | 軽量・安価を追及したフレームです。強度よりも軽量・安価を優先する場合に適します。 | HFSLを材質変更することで、さらにプライスダウンを実現。強度（＊）HFSLシリーズと同じです。 | 剛性を追及した肉 厚のフレームです。高い荷重を受ける筐体に適します。 | 耐荷重・剛性フレームの材質変更により大幅なプライスダウンを実現。強度（＊）はGFSシリーズと同じです。 | |
| 表面 処理 | 白アルマイト 黒アルマイト クリア塗装 焼付塗装（黄色） | 白アルマイト 黒アルマイト | 白アルマイト 黒アルマイト | 白アルマイト 黒アルマイト | 白アルマイト | 白アルマイト | 白アルマイト | |
| 対応 シリーズ | 5 | ○ | － | ○ | － | － | － | － |
| 6 | ○ | ○ | ○ | ○ | ○ | |||
| 8 | ||||||||
| 8-45 | ||||||||
指定長フレーム規格表（追加工:可能）
| 型式 | − | L |
| EFS6−30120 | − | 800 |
| KHFS6−30120 | − | 4000 |
| タイプ | 材質 | 表面処理 | 型式 | L指定0.5mm単位 | 質量kg/m | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | |||||||
| HFS | A6005CSS－T5 | 白アルマイト | HFS6－30120 | 50～4000 | 3.21 | 1188 | 11.19×104 | 152.2×104 |
| EFS | A6005CSS－T5 | 白アルマイト | EFS6－30120 | 50～4000 | 3.01 | 1116 | 11.48×104 | 157.62×104 |
| EFS | A6005CSS－T5 | 黒アルマイト | EFSB6－30120 | 50～4000 | 3.01 | 1116 | 11.48×104 | 157.62×104 |
固定長フレーム（有効長さ4000mm）規格表（追加工:不可）
[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。| タイプ | 材質 | 表面処理 | 型式 | Lmm | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | ||||||
| HFS | A6005CSS－T5 | 白アルマイト | KHFS6－30120 | 4000 | 1188 | 11.19×104 | 152.2×104 |
| EFS | A6005CSS－T5 | 白アルマイト | KEFS6－30120 | 4000 | 1116 | 11.48×104 | 157.62×104 |
| EFS | A6005CSS－T5 | 黒アルマイト | KEFSB6－30120 | 4000 | 1116 | 11.48×104 | 157.62×104 |
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
選定サポート情報
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。
ブラケット | ブラインドジョイント | ||
接続例 |  |  | |
特徴 | ・フレームの外側で接続 ・任意の位置に移動可 ・美観に劣る | ・フレームの内側で接続 ・美観に優れる ・フレームに加工が必要 |
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例 500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
追加工
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
| 分類 | 追加工名称 | 追加工コード例 | 使用例 | 内容 | カタログ |
|---|---|---|---|---|---|
| > 端面タップ加工 | 端面タップ (センター穴) | LTP/RTP/TPW LHP/RHP/HPW |  | フレームにタップ加工を行ないます。 M8、深さ24：LTP/RTP/TPW M5、深さ10 (ヘリサート挿入済）：LHP/RHP/HPW この加工が必要なブラインドジョイント （スクリュージョイント / シンプルジョイント） | カタログ |
| 端面タップ (四方穴) | LSP/RSP/SPW |  | フレーム端面・隅の穴にタップ加工（M5、深さ10）を行ないます。 | カタログ | |
| > カット方法変更 | 高精度カット | SC |  | 全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可 | カタログ |
| 45度カット | L□T45/R□T45 |  | 45度の角度をつけてカットします。 | ||
| > レンチ穴あけ | 固定位置レンチ穴 | LWP/RWP |  | ブラインドジョイント締結の際に使用するレンチ穴をあけます。 フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。 この加工が必要なブラインドジョイント （スクリュージョイント / シングルジョイント / タッピングジョイント） | カタログ |
| フレームキャップ 厚み分穴位置 移動 | FL/FR |  | 固定位置のレンチ穴をフレームキャップの厚み分（3mm）移動させます。 角に組んだ際にフレームキャップが出っ張らなくなります。 | ||
| 指定位置レンチ穴 | AH/BH/AV/BV |  | 左端面から任意の位置にレンチ穴をあけます。 梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 | カタログ | |
| > ザグリ穴あけ | 指定位置ザグリ穴 | Z6/XA100 |  | 左端面から任意の位置にザグリ穴をあけます。 フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。 ・1方向につき5個まであけることができます。 ・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 | カタログ |
| > ブラインド ジョイント 専用穴あけ | D穴 | LDH/RDH |  | シングルジョイント締結時に必要な穴をあけます。 （シングルジョイント） | カタログ |
| S穴 | LSH |  | 先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント) | カタログ | |
| M穴 | LMH |  | 後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント) | ||
| L穴 | JLP |  | パラレルジョイント締結時に必要な穴をあけます。 (パラレルジョイント) | カタログ | |
| > その他加工 | GNFSシリーズ GFSシリーズ 端面タップ | LTS/RTS/TSW |  | フレームにタップ加工を行ないます。高剛性用プレートタイプのフレームキャップを使用する際に必要な加工です。 (高剛性用プレート) | カタログ |
| HFSR端面タップ | LTS/RTS/TSW |  | HFSRシリーズの端面保護プレートを使用する際に必要な加工です。 | カタログ | |
| 端面C面取り | CW |  | フレーム端面の外周にC面取り加工を行ないます。 | カタログ | |
| シール貼り付け | ZZZ |  | アルミフレームのカタログ記号などを印刷したシールを貼付けます。 文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。 |
フレーム型番 | 対応フレームキャップ | |||||
商品タイプ | 色 | 厚さ | 型番 | 使用数 | ||
| HFS6－30120 EFS6－30120 EFSB6－30120 NEFS6－30120 固定長フレーム（Kで始まる型番） も同じです |  | キャップ止め | 黒 | 3 | 2 | |
ライトグレー | 3 | 2 | ||||
 | キャップ止め（足長タイプ） | 黒 | 3 | 2 | ||
ライトグレー | 3 | 2 | ||||
 | ボルト止め | 黒 | 3 | 2 | ||
ライトグレー | 3 | 2 | ||||
6シリーズ関連部品
■ アルミフレームアクセサリ
| 商品名 | ブラケット | ブラインドジョイント | ナット | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |  |  |  |  |  |
| カタログページ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

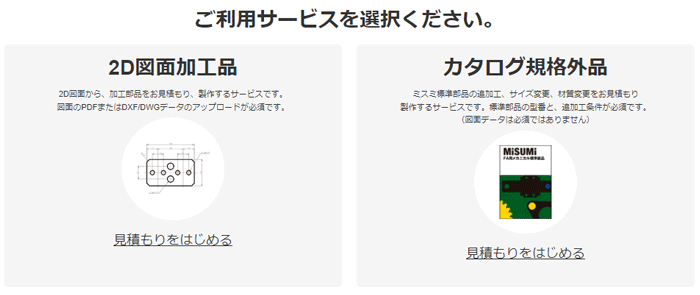

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
- 表示件数:
| 型番 |
フレームタイプ |
表面処理 |
L寸固定・指定 |
全長 L （有効長さ）(mm) |
全長L(mm) |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
EFS(標準タイプ)
|
白アルマイト処理
|
指定
|
-
|
50 ～ 4000
|
白アルマイト処理
| 10 | 1個 | -( -
) | 1日目 | |
EFS(標準タイプ)
|
黒アルマイト処理
|
指定
|
-
|
50 ～ 4000
|
黒アルマイト処理
| 10 | 1個 | -( -
) | 1日目 | |
HFS（標準タイプ）
|
白アルマイト処理
|
指定
|
-
|
50 ～ 4000
|
白アルマイト処理
| 10 | 1個 | -( -
) | 1日目 | |
EFS(標準タイプ)
|
白アルマイト処理
|
固定
|
4000
|
-
|
白アルマイト処理
| 10 | 1個 | 12,979円(
14,277円
) | 1日目 | |
EFS(標準タイプ)
|
黒アルマイト処理
|
固定
|
4000
|
-
|
黒アルマイト処理
| 10 | 1個 | 15,936円(
17,530円
) | 1日目 | |
HFS（標準タイプ）
|
白アルマイト処理
|
固定
|
4000
|
-
|
白アルマイト処理
| 10 | 1個 | 13,823円(
15,205円
) | 1日目 |
Loading...
詳細情報
基本情報
6シリーズの30×120mm、4列溝アルミフレームです。
■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。
(i)ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
長さに関わらず表中単価となります。
L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | L指定0.5mm単位 | ￥基準単価300mm未満 | ￥スライド単価300mm未満 | ￥基準単価/m300mm以上 | ￥スライド単価/m300mm以上 | ||
| 1～9本 | 10～49 | 50～160 | 1～9本 | 10～49 | 50～160 | |||
| HFS | HFS6－30120 | 50～4000 | 1,097 | 1,042 | 927 | 3,680 | 3,490 | 3,100 |
| EFS | EFS6－30120 | 50～4000 | 1,087 | 1,032 | 918 | 3,590 | 3,410 | 3,030 |
| EFS | EFSB6－30120 | 50～4000 | 1,330 | 1,265 | 1,125 | 4,240 | 4,030 | 3,580 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | Lmm | ￥基準単価 | ￥スライド単価 |
| 1～9本 | 10～20 | |||
| HFS | KHFS6－30120 | 4000 | 13,228 | 11,790 |
| EFS | KEFS6－30120 | 4000 | 12,420 | 10,720 |
| EFS | KEFSB6－30120 | 4000 | 15,250 | 13,610 |
納期
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
アルミフレーム ６シリーズ 長方形 ３０×１２０ｍｍ ３列溝以上 ４面溝のレビュー
剛性が欲しかったため、幅広のものを購入しましたが、
問題無く使用出来ております。
