エポキシガラスはベークライトと比較して耐熱・耐湿性に優れた素材です。
仕上げ | 側面4面 | 上下面 | ||
加工方法 | 表面性状 | 加工方法 | 表面性状 | |
丸のこ切断 | 丸のこ切断 | ![]() | 素材 | ![]() |
[ ! ]素材面の粗さ数値は参考値です。 |

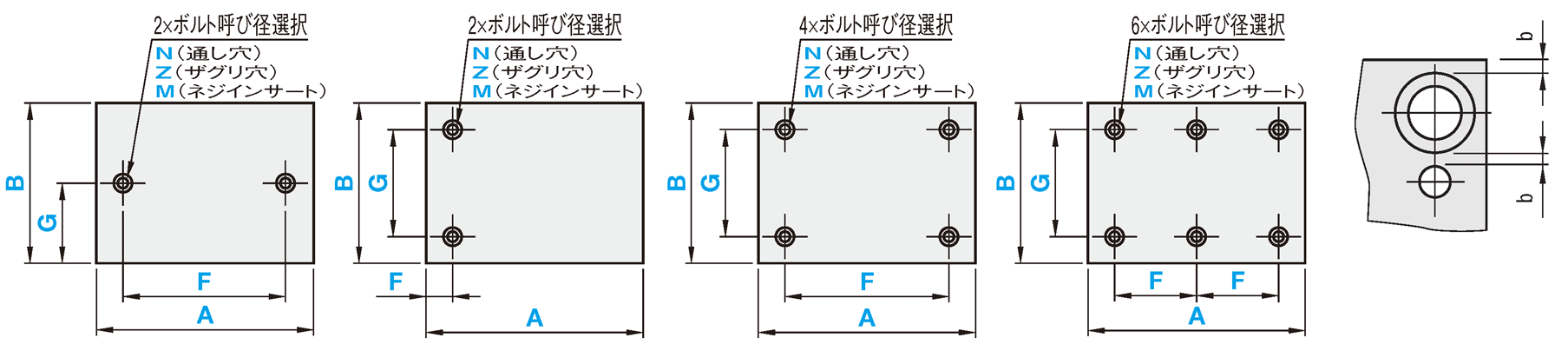

■穴加工付タイプ
2H
2HL
4H
6H
呼び径 | b(最小値) |
3~10 | 2.5 |
穴加工詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
N(通し穴) | Z(ザグリ穴) | N(通し穴)・Z(ザグリ穴)規格詳細 | M(ネジインサート) | ■表1 M(ネジインサート)規格詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | ![]() |
| ![]() 指定方法(例)M4-L6 [ ! ]L≦T-1 [ ! ]ネジインサートHLTSの詳細はこちら参照 [ ! ]L+5<Tの場合は止まり穴になります。 |
|
Type | [ M ]グレ−ド | 色 | 使用雰囲気温度 |
EPXA | スタンダ−ド | 緑色 | 常温〜155℃ |
EPXAR | 高温 | 黒色 | 常温〜260℃ |
型式 | − | A | − | B | − | T |
EPXAR | − | 100 | − | 55 | − | 10 |
型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | L |
EPXA4H EPXA4H | − − | 200 400 | − − | 150 300 | − − | 5 15 | − − | F160 F300 | − − | G120 G100 | − − | N6 M5 | − | L10 |
型式 | A | B | T |
Type | 指定1mm単位 | 選択 | |
EPXA (スタンダード) | 20〜800 | 20〜600 | 3・4・5・6・8・10・12・15・20 |
EPXAR (高温) | 3・4・5・6・8・10 |
T | T寸公差 | ソリ・ネジレ率 | |
EPXA | EPXAR | 1000mmに対して | |
3 | ±0.35 | ±0.1 | 1.2%以下 |
4 | ±0.40 | ||
5 | ±0.55 | 1.0%以下 | |
6 | ±0.60 | ||
8 | ±0.70 | 0.6%以下 | |
10 | ±0.80 | 0.5%以下 | |
12 | ±0.90 | ||
15 | ±1.10 | − | 0.4%以下 |
20 | ±1.30 | 0.2%以下 |
A・B | AB寸公差 |
単位:mm | |
〜99 | ±0.5 |
100〜250 | ±0.75 |
251〜 | ±1.0 |
型式 | A | B | T 選択 | F | G | 穴加工付ボルト呼び径選択 | ||||||||||||||
通し穴 | ザグリ穴 | ネジインサート | ||||||||||||||||||
Type | 穴数 | 指定1mm単位 | EPXA | EPXAR | 指定0.5mm単位 | N | Z | M | L | |||||||||||
EPXA (スタンダード) EPXAR (高温) | 2H(横) 2HL(縦) 4H 6H | 20〜800 | 20〜600 | 3 | 3 | 6〜791.5 (2H・4H) 4.5〜795.5 (2HL) 6〜395.5 (6H) | 4.5〜595.5 (2H) 6〜591.5 (2HL・4H・6H) | 3 4 5 6 8 10 | − | − | 表1より 選択 | |||||||||
4 | 4 | − | − | |||||||||||||||||
5 | 5 | − | 3 | 4 | ||||||||||||||||
6 | 6 | 3 | 3 | 4 | 5 | |||||||||||||||
8 | 8 | 3 | 4 | 5 | 3 | 4 | 5 | 6 | ||||||||||||
10 | 10 | 4 | 5 | 6 | 3 | 4 | 5 | 6 | 8 | |||||||||||
12 | − | 4 | 5 | 6 | 3 | 4 | 5 | 6 | 8 | 10 | ||||||||||
15 | − | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 10 | |||||||||
20 | − | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 10 |
[ ! ]G寸の指定範囲 2H選択時:d(d1)/2+2.5≦G≦B−d(d1)/2−2.5、2HL・4H・6H選択時:d(d1)+2.5≦G≦B−d(d1)−5が必要です。
(dは通し穴、ネジインサート、d1はザグリ穴選択のとき)
Alterations | 穴位置を左端面より指定 | 穴位置を下端面より指定 |
![]() | ![]() | |
Code | XC | YC |
Spec. | XC=指定0.5mm単位 [ ! ](2H・4Hタイプ) d(d1)/2+2.5≦XC≦A-F-d(d1)/2-2.5 [ ! ](6Hタイプ) d(d1)/2+2.5≦XC≦A-2F-d(d1)/2-2.5 | YC=指定0.5mm単位 [ ! ]d(d1)/2+2.5≦YC≦B-G-d(d1)/2-2.5 [ NG ]2Hタイプは適用不可 |
¥/1Code | 400 | 400 |
型番 |
グレード |
色 |
穴加工 |
長さ A寸(mm) |
幅 B寸(mm) |
板厚 T寸(mm) |
通し穴 ボルト呼び径 |
ザグリ穴 ボルト呼び径 |
ネジインサート ボルト呼び径 |
A面ピッチ F寸(mm) |
B面ピッチ G寸(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
スタンダード
|
緑色系
|
2H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
-
|
3 ~ 10
|
6 ~ 791.5
|
4.5 ~ 595.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
2H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
3 ~ 10
|
-
|
-
|
6 ~ 791.5
|
4.5 ~ 595.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
2H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
3 ~ 8
|
-
|
6 ~ 791.5
|
4.5 ~ 595.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
2HL
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
-
|
3 ~ 10
|
4.5 ~ 795.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
2HL
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
3 ~ 10
|
-
|
-
|
4.5 ~ 795.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
2HL
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
3 ~ 8
|
-
|
4.5 ~ 795.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
4H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
-
|
3 ~ 10
|
6 ~ 791.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
4H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
3 ~ 10
|
-
|
-
|
6 ~ 791.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
4H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
3 ~ 8
|
-
|
6 ~ 791.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
6H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
-
|
3 ~ 10
|
6 ~ 395.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
6H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
3 ~ 10
|
-
|
-
|
6 ~ 395.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
6H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
3 ~ 8
|
-
|
6 ~ 395.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
スタンダード
|
緑色系
|
穴加工無し
|
20 ~ 800
|
20 ~ 600
|
3 ~ 20
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 1日目 一部当日出荷可能 | |
高温
|
黒色系
|
2H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
-
|
3 ~ 10
|
6 ~ 791.5
|
4.5 ~ 595.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
2H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
3 ~ 10
|
-
|
-
|
6 ~ 791.5
|
4.5 ~ 595.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
2H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
3 ~ 6
|
-
|
6 ~ 791.5
|
4.5 ~ 595.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
2HL
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
-
|
3 ~ 10
|
4.5 ~ 595.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
2HL
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
3 ~ 10
|
-
|
-
|
4.5 ~ 595.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
2HL
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
3 ~ 6
|
-
|
4.5 ~ 595.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
4H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
-
|
3 ~ 10
|
6 ~ 791.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
4H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
3 ~ 10
|
-
|
-
|
6 ~ 791.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
4H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
3 ~ 6
|
-
|
6 ~ 791.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
6H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
-
|
3 ~ 10
|
6 ~ 395.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
6H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
3 ~ 10
|
-
|
-
|
6 ~ 395.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
6H
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
3 ~ 6
|
-
|
6 ~ 395.5
|
6 ~ 591.5
| 10 | 1個 | -( -
) | 5日目 | |
高温
|
黒色系
|
穴加工無し
|
20 ~ 800
|
20 ~ 600
|
3 ~ 10
|
-
|
-
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 1日目 一部当日出荷可能 |
Loading...
エポキシガラスはベークライトと比較して耐熱・耐湿性に優れた素材です。
T | A | ¥基準単価 | |||||||||||
B | |||||||||||||
20 | 51 | 101 | 151 | 201 | 251 | 301 | 351 | 401 | 451 | 501 | 551 | ||
〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | ||
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | ||
3 EPXA (×1.0) EPXAR (×3.0) | 20〜50 | 1,300 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,350 | 1,540 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 1,540 | 1,870 | 2,860 | - | - | - | - | - | - | - | - | - | |
151〜200 | 2,390 | 2,860 | 3,530 | 5,050 | - | - | - | - | - | - | - | - | |
201〜250 | 3,220 | 3,740 | 4,250 | 6,160 | 7,620 | - | - | - | - | - | - | - | |
251〜300 | 3,970 | 4,250 | 4,550 | 6,600 | 8,490 | 10,630 | - | - | - | - | - | - | |
301〜350 | 5,750 | 5,920 | 6,080 | 8,800 | 11,510 | 13,910 | 17,260 | - | - | - | - | - | |
351〜400 | 5,920 | 6,080 | 6,240 | 9,100 | 12,160 | 15,190 | 18,220 | 21,250 | - | - | - | - | |
401〜450 | 8,310 | 8,870 | 9,840 | 14,230 | 16,620 | 18,540 | 23,020 | 24,300 | 24,620 | - | - | - | |
451〜500 | 12,320 | 14,060 | 15,510 | 16,550 | 18,700 | 20,850 | 25,890 | 27,330 | 27,660 | 27,980 | - | - | |
501〜550 | 13,680 | 15,580 | 17,150 | 18,270 | 20,610 | 22,940 | 28,400 | 29,970 | 30,310 | 30,650 | 31,000 | - | |
551〜600 | 14,030 | 15,930 | 17,490 | 18,620 | 20,950 | 23,300 | 28,740 | 30,310 | 30,650 | 31,000 | 31,340 | 31,690 | |
601〜650 | 14,360 | 16,280 | 17,840 | 18,960 | 21,300 | 23,630 | 29,100 | 30,650 | 31,000 | 31,340 | 31,690 | 32,040 | |
651〜700 | 15,860 | 17,890 | 19,570 | 20,790 | 23,310 | 25,830 | 31,700 | 33,370 | 33,760 | 34,140 | 34,490 | 34,870 | |
701〜750 | 16,230 | 18,280 | 19,950 | 21,170 | 23,680 | 26,200 | 32,080 | 33,760 | 34,140 | 34,490 | 34,870 | 35,260 | |
751〜800 | 16,590 | 18,650 | 20,330 | 21,540 | 24,060 | 26,570 | 32,450 | 34,140 | 34,490 | 34,870 | 35,260 | 35,630 | |
4 EPXA (×1.0) EPXAR (×3.0) | 20〜50 | 1,370 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,440 | 1,640 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 1,640 | 1,980 | 3,030 | - | - | - | - | - | - | - | - | - | |
151〜200 | 2,540 | 3,030 | 3,740 | 5,370 | - | - | - | - | - | - | - | - | |
201〜250 | 3,420 | 3,960 | 4,500 | 6,530 | 8,090 | - | - | - | - | - | - | - | |
251〜300 | 4,210 | 4,500 | 4,820 | 7,000 | 9,010 | 11,280 | - | - | - | - | - | - | |
301〜350 | 6,100 | 6,280 | 6,450 | 9,330 | 12,210 | 14,760 | 18,320 | - | - | - | - | - | |
351〜400 | 6,280 | 6,450 | 6,630 | 9,660 | 12,890 | 16,120 | 19,330 | 22,560 | - | - | - | - | |
401〜450 | 8,820 | 9,420 | 10,440 | 15,090 | 17,630 | 19,680 | 24,420 | 25,780 | 26,120 | - | - | - | |
451〜500 | 13,070 | 14,920 | 16,450 | 17,550 | 19,850 | 22,120 | 27,470 | 28,990 | 29,340 | 29,670 | - | - | |
501〜550 | 14,520 | 16,550 | 18,190 | 19,380 | 21,870 | 24,350 | 30,140 | 31,790 | 32,160 | 32,520 | 32,880 | - | |
551〜600 | 14,880 | 16,910 | 18,550 | 19,740 | 22,230 | 24,720 | 30,490 | 32,160 | 32,520 | 32,880 | 33,240 | 33,630 | |
601〜650 | 15,240 | 17,270 | 18,930 | 20,120 | 22,600 | 25,060 | 30,870 | 32,520 | 32,880 | 33,240 | 33,630 | 33,990 | |
651〜700 | 16,820 | 18,990 | 20,770 | 22,060 | 24,740 | 27,410 | 33,630 | 35,410 | 35,810 | 36,210 | 36,590 | 37,000 | |
701〜750 | 17,230 | 19,390 | 21,180 | 22,460 | 25,130 | 27,800 | 34,030 | 35,810 | 36,210 | 36,590 | 37,000 | 37,400 | |
751〜800 | 17,610 | 19,790 | 21,570 | 22,850 | 25,520 | 28,200 | 34,420 | 36,210 | 36,590 | 37,000 | 37,400 | 37,800 | |
5 EPXA (×1.0) EPXAR (×3.0) | 20〜50 | 1,370 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,480 | 1,690 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 1,690 | 2,050 | 3,140 | - | - | - | - | - | - | - | - | - | |
151〜200 | 2,630 | 3,140 | 3,860 | 5,470 | - | - | - | - | - | - | - | - | |
201〜250 | 3,540 | 4,100 | 4,670 | 6,760 | 8,370 | - | - | - | - | - | - | - | |
251〜300 | 4,360 | 4,670 | 5,000 | 7,250 | 9,320 | 11,660 | - | - | - | - | - | - | |
301〜350 | 6,320 | 6,500 | 6,670 | 9,660 | 12,630 | 15,280 | 18,940 | - | - | - | - | - | |
351〜400 | 6,500 | 6,670 | 6,860 | 10,000 | 13,340 | 16,670 | 20,000 | 23,330 | - | - | - | - | |
401〜450 | 9,120 | 9,740 | 10,800 | 15,610 | 18,240 | 20,360 | 25,260 | 26,660 | 27,020 | - | - | - | |
451〜500 | 13,510 | 15,440 | 17,020 | 18,170 | 20,530 | 22,890 | 28,410 | 30,000 | 30,360 | 30,700 | - | - | |
501〜550 | 15,020 | 17,120 | 18,820 | 20,060 | 22,620 | 25,180 | 31,170 | 32,890 | 33,260 | 33,640 | 34,010 | - | |
551〜600 | 15,390 | 17,480 | 19,200 | 20,420 | 22,980 | 25,580 | 31,550 | 33,260 | 33,640 | 34,010 | 34,400 | 34,790 | |
601〜650 | 15,770 | 17,870 | 19,580 | 20,810 | 23,380 | 25,940 | 31,930 | 33,640 | 34,010 | 34,400 | 34,790 | 35,150 | |
651〜700 | 17,400 | 19,660 | 21,480 | 22,830 | 25,590 | 28,350 | 34,800 | 36,630 | 37,040 | 37,460 | 37,850 | 38,270 | |
701〜750 | 17,820 | 20,070 | 21,900 | 23,240 | 25,990 | 28,760 | 35,210 | 37,040 | 37,460 | 37,850 | 38,270 | 38,680 | |
751〜800 | 18,210 | 20,480 | 22,320 | 23,640 | 26,410 | 29,170 | 35,620 | 37,460 | 37,850 | 38,270 | 38,680 | 39,090 | |
6 8 EPXA (×1.0) EPXAR (×3.0) | 20〜50 | 1,450 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,530 | 1,880 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 1,880 | 2,140 | 3,420 | - | - | - | - | - | - | - | - | - | |
151〜200 | 2,800 | 3,420 | 4,030 | 5,600 | - | - | - | - | - | - | - | - | |
201〜250 | 3,650 | 4,120 | 4,820 | 6,850 | 9,010 | - | - | - | - | - | - | - | |
251〜300 | 4,660 | 4,820 | 4,970 | 7,150 | 9,640 | 12,050 | - | - | - | - | - | - | |
301〜350 | 7,300 | 7,470 | 7,640 | 11,280 | 14,600 | 15,770 | 21,870 | - | - | - | - | - | |
351〜400 | 7,970 | 8,140 | 8,310 | 12,210 | 16,280 | 18,410 | 24,420 | 28,490 | - | - | - | - | |
401〜450 | 11,530 | 12,050 | 12,730 | 16,280 | 19,680 | 21,020 | 29,170 | 32,550 | 32,900 | - | - | - | |
451〜500 | 16,120 | 16,790 | 17,300 | 18,320 | 22,120 | 23,650 | 32,820 | 36,630 | 36,960 | 37,310 | - | - | |
501〜550 | 17,830 | 18,550 | 19,110 | 20,210 | 24,340 | 25,990 | 35,910 | 40,050 | 40,410 | 40,790 | 42,250 | - | |
551〜600 | 18,190 | 18,930 | 19,480 | 20,580 | 24,710 | 26,370 | 36,270 | 40,410 | 40,790 | 41,150 | 43,180 | 44,090 | |
601〜650 | 18,550 | 19,290 | 19,850 | 20,950 | 25,060 | 26,730 | 36,650 | 40,790 | 41,150 | 41,520 | 44,090 | 46,840 | |
651〜700 | 20,390 | 21,180 | 21,770 | 22,950 | 27,410 | 29,180 | 39,870 | 44,310 | 44,720 | 45,110 | 47,650 | 50,450 | |
701〜750 | 20,770 | 21,570 | 22,160 | 23,350 | 27,800 | 29,590 | 40,270 | 44,720 | 45,110 | 48,470 | 50,450 | 56,060 | |
751〜800 | 21,180 | 21,970 | 22,560 | 23,740 | 28,200 | 29,990 | 40,660 | 45,110 | 48,470 | 49,510 | 56,060 | 63,530 |
T | A | ¥基準単価 | |||||||||||
B | |||||||||||||
20 | 51 | 101 | 151 | 201 | 251 | 301 | 351 | 401 | 451 | 501 | 551 | ||
〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | ||
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | ||
10 EPXA (×1.0) EPXAR (×3.0) | 20〜50 | 1,440 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,540 | 2,100 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 2,100 | 2,330 | 3,950 | - | - | - | - | - | - | - | - | - | |
151〜200 | 3,050 | 3,570 | 4,410 | 5,930 | - | - | - | - | - | - | - | - | |
201〜250 | 3,790 | 4,120 | 4,850 | 7,070 | 9,420 | - | - | - | - | - | - | - | |
251〜300 | 4,710 | 4,850 | 5,020 | 7,300 | 9,720 | 12,160 | - | - | - | - | - | - | |
301〜350 | 7,380 | 7,790 | 8,370 | 12,510 | 15,410 | 15,910 | 24,350 | - | - | - | - | - | |
351〜400 | 9,040 | 9,200 | 9,360 | 14,010 | 17,990 | 18,550 | 27,430 | 31,970 | - | - | - | - | |
401〜450 | 12,930 | 13,590 | 13,740 | 17,230 | 20,550 | 21,210 | 32,480 | 36,540 | 36,870 | - | - | - | |
451〜500 | 16,400 | 17,150 | 18,550 | 19,380 | 23,100 | 23,860 | 36,540 | 41,090 | 41,420 | 41,760 | - | - | |
501〜550 | 18,120 | 18,930 | 20,460 | 21,360 | 25,390 | 26,200 | 39,920 | 44,880 | 45,220 | 46,660 | 48,470 | - | |
551〜600 | 18,500 | 19,290 | 20,820 | 21,710 | 25,760 | 26,570 | 40,290 | 45,220 | 46,660 | 48,470 | 51,480 | 49,830 | |
601〜650 | 18,860 | 19,660 | 21,180 | 22,080 | 26,120 | 26,910 | 40,650 | 46,660 | 48,470 | 51,480 | 53,670 | 54,240 | |
651〜700 | 20,670 | 21,560 | 23,190 | 24,170 | 28,510 | 29,390 | 44,170 | 49,290 | 51,480 | 53,670 | 58,410 | 62,980 | |
701〜750 | 21,070 | 21,930 | 23,580 | 24,550 | 28,910 | 29,770 | 44,560 | 51,480 | 53,670 | 58,410 | 62,980 | 68,460 | |
751〜800 | 21,460 | 22,320 | 23,970 | 24,940 | 29,300 | 30,170 | 44,930 | 53,670 | 56,600 | 62,980 | 68,460 | 74,840 | |
12 EPXA (×1.0) | 20〜50 | 1,520 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,580 | 2,140 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 2,140 | 2,380 | 4,030 | - | - | - | - | - | - | - | - | - | |
151〜200 | 3,110 | 3,650 | 4,500 | 6,070 | - | - | - | - | - | - | - | - | |
201〜250 | 3,890 | 4,210 | 4,970 | 7,220 | 9,640 | - | - | - | - | - | - | - | |
251〜300 | 4,820 | 4,970 | 5,130 | 7,470 | 9,950 | 12,440 | - | - | - | - | - | - | |
301〜350 | 7,560 | 7,970 | 8,570 | 12,800 | 15,770 | 16,280 | 24,930 | - | - | - | - | - | |
351〜400 | 9,240 | 9,420 | 9,580 | 14,340 | 18,410 | 18,990 | 28,070 | 32,730 | - | - | - | - | |
401〜450 | 13,230 | 13,910 | 14,070 | 17,630 | 21,020 | 21,700 | 33,230 | 37,400 | 37,730 | - | - | - | |
451〜500 | 16,790 | 17,550 | 18,990 | 19,850 | 23,650 | 24,420 | 37,400 | 42,040 | 42,390 | 42,740 | - | - | |
501〜550 | 18,550 | 19,380 | 20,950 | 21,870 | 25,990 | 26,830 | 40,870 | 45,930 | 46,290 | 47,760 | 49,610 | - | |
551〜600 | 18,930 | 19,740 | 21,320 | 22,230 | 26,370 | 27,200 | 41,230 | 46,290 | 47,760 | 49,610 | 52,700 | 51,010 | |
601〜650 | 19,290 | 20,120 | 21,670 | 22,600 | 26,730 | 27,550 | 41,600 | 47,760 | 49,610 | 52,700 | 54,940 | 55,510 | |
651〜700 | 21,180 | 22,060 | 23,740 | 24,740 | 29,180 | 30,070 | 45,210 | 50,450 | 52,700 | 54,940 | 59,790 | 64,470 | |
701〜750 | 21,570 | 22,460 | 24,130 | 25,130 | 29,590 | 30,460 | 45,600 | 52,700 | 54,940 | 59,790 | 64,470 | 70,070 | |
751〜800 | 21,970 | 22,850 | 24,540 | 25,520 | 29,990 | 30,870 | 45,990 | 54,940 | 57,930 | 64,470 | 70,070 | 76,610 | |
15 EPXA (×1.0) | 20〜50 | 1,610 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 1,670 | 2,380 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 2,380 | 2,630 | 4,210 | - | - | - | - | - | - | - | - | - | |
151〜200 | 3,650 | 4,430 | 5,130 | 7,470 | - | - | - | - | - | - | - | - | |
201〜250 | 5,200 | 6,220 | 6,380 | 9,490 | 12,760 | - | - | - | - | - | - | - | |
251〜300 | 6,380 | 6,690 | 7,000 | 10,340 | 13,370 | 16,700 | - | - | - | - | - | - | |
301〜350 | 9,840 | 10,440 | 10,590 | 15,870 | 20,430 | 21,870 | 30,610 | - | - | - | - | - | |
351〜400 | 11,620 | 11,800 | 11,960 | 17,890 | 23,490 | 25,520 | 35,190 | 41,040 | - | - | - | - | |
401〜450 | 16,120 | 16,790 | 17,810 | 21,700 | 27,810 | 29,170 | 40,790 | 46,890 | 50,030 | - | - | - | |
451〜500 | 18,990 | 19,850 | 23,650 | 24,420 | 31,290 | 32,820 | 45,870 | 52,740 | 53,080 | 53,410 | - | - | |
501〜550 | 20,950 | 21,870 | 25,990 | 26,830 | 34,250 | 38,570 | 50,060 | 57,500 | 57,870 | 58,780 | 64,300 | - | |
551〜600 | 21,320 | 22,230 | 26,370 | 27,200 | 34,630 | 41,340 | 50,610 | 57,870 | 58,420 | 60,630 | 69,800 | 71,140 | |
601〜650 | 21,670 | 22,600 | 26,730 | 27,550 | 34,990 | 44,090 | 51,160 | 58,420 | 58,980 | 62,450 | 71,140 | 76,340 | |
651〜700 | 23,740 | 24,740 | 29,180 | 30,070 | 38,080 | 50,450 | 55,690 | 63,500 | 64,090 | 69,250 | 82,200 | 87,820 | |
701〜750 | 24,130 | 25,130 | 29,590 | 30,260 | 38,490 | 53,410 | 56,290 | 64,090 | 64,700 | 71,220 | 87,820 | 95,290 | |
751〜800 | 24,540 | 25,520 | 29,880 | 30,460 | 38,880 | 56,400 | 59,360 | 64,700 | 69,250 | 73,200 | 95,290 | 102,760 | |
20 EPXA (×1.0) | 20〜50 | 1,920 | - | - | - | - | - | - | - | - | - | - | - |
51〜100 | 2,020 | 2,560 | - | - | - | - | - | - | - | - | - | - | |
101〜150 | 2,560 | 2,800 | 4,500 | - | - | - | - | - | - | - | - | - | |
151〜200 | 3,740 | 4,660 | 5,600 | 7,780 | - | - | - | - | - | - | - | - | |
201〜250 | 5,450 | 6,530 | 7,000 | 10,340 | 13,370 | - | - | - | - | - | - | - | |
251〜300 | 6,530 | 6,850 | 7,150 | 10,570 | 14,300 | 17,870 | - | - | - | - | - | - | |
301〜350 | 10,350 | 10,850 | 12,210 | 17,300 | 21,870 | 23,400 | 37,730 | - | - | - | - | - | |
351〜400 | 14,670 | 14,840 | 15,000 | 20,180 | 25,520 | 27,300 | 43,830 | 51,140 | - | - | - | - | |
401〜450 | 18,990 | 20,700 | 22,040 | 23,060 | 29,170 | 31,210 | 50,280 | 58,420 | 59,360 | - | - | - | |
451〜500 | 24,420 | 24,930 | 25,440 | 25,950 | 32,820 | 35,100 | 56,560 | 65,700 | 66,060 | 69,520 | - | - | |
501〜550 | 26,830 | 27,360 | 27,920 | 28,480 | 34,910 | 38,960 | 61,640 | 71,550 | 71,910 | 74,600 | 78,070 | - | |
551〜600 | 27,200 | 27,750 | 28,290 | 28,840 | 35,270 | 39,490 | 61,990 | 71,910 | 72,650 | 78,070 | 81,540 | 85,030 | |
601〜650 | 27,550 | 28,110 | 28,670 | 29,210 | 35,640 | 40,410 | 62,360 | 72,650 | 71,380 | 81,540 | 85,030 | 91,960 | |
651〜700 | 30,070 | 30,670 | 31,260 | 31,850 | 36,180 | 44,520 | 76,890 | 77,260 | 78,480 | 91,550 | 99,030 | 112,100 | |
701〜750 | 30,460 | 31,070 | 31,650 | 32,250 | 37,290 | 45,510 | 77,260 | 78,480 | 84,070 | 99,030 | 112,100 | 121,440 | |
751〜800 | 30,870 | 31,460 | 32,060 | 32,640 | 38,370 | 46,490 | 77,650 | 82,200 | 91,550 | 106,510 | 121,440 | 125,180 |
穴加工付 Type | ¥穴加工費 | ||
N(通し穴) | Z(ザグリ穴) | M(ネジインサート) | |
2H・2HL | 380 | 500 | 790 |
4H | 760 | 1,010 | 1,560 |
6H | 1,130 | 1,510 | 1,940 |
型式 | − | A | − | B | − | T | のとき |
EPXAR | − | 300 | − | 200 | − | 10 |
(表中価格) | × | (素材係数) | = | 標準タイプ単価 |
7,300 | × | 3.0 | = | 21,900円 |
型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | のとき |
EPXA4H | − | 300 | − | 200 | − | 10 | − | F240 | − | G160 | − | Z6 |
(標準タイプ単価) | + | (穴加工費) | = | 穴加工タイプ単価 |
7,300 | + | 1,010 | = | 8,310円 |
型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | L | のとき |
EPXA6H | − | 700 | − | 300 | − | 10 | − | F200 | − | G200 | − | M5 | − | L5 |
(標準タイプ単価) | + | (ネジインサート加工料金) | = | ネジインサート加工タイプ単価 |
29,390 | + | 1,940 | = | 31,330円 |
数量区分 | 標準対応 | 個別対応 | |||
小口 | 大口 | 大口 | |||
数 量 | 1 | 2〜10 | 11〜20 | 21〜50 | 51~ |
値引率 | 基準単価 | 5% | 8% | 10% | お見積り |
出荷日 | 通常 | +2日 |
■標準タイプ
1 | 日目出荷 |
ご注文締切 | |||||
急 | ストークT | 当日出荷 | 800円/1本 | 正午迄 | >>こちら |
大 口 出荷日 | +2 | 日目出荷 | 数量 21~50 |
■穴加工付タイプ
5 | 日目出荷 |
ご注文締切 | |||||
急 | ストークB | 3日目出荷 | 500円/1本 | PM 8:00迄 | >>こちら |
大 口 出荷日 | +2 | 日目出荷 | 数量 21~50 |
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
