ABSプレート

ABSプレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

ABSは切削加工性・塗装性に優れ、プラスチック本体へのメッキが可能な材料として...

詳細情報を確認する

(i)ご注意

  • 各種寸法公差は こちらからご確認ください
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定29件の候補があります。

Loading...

外形図・規格表

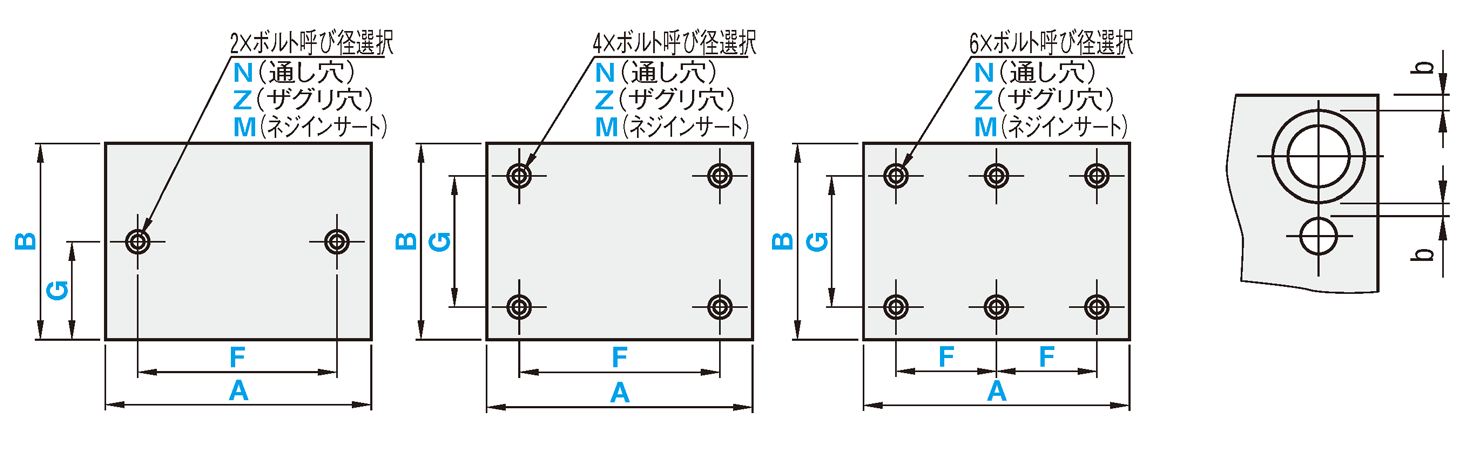

外形図

■標準タイプ■穴加工付タイプ

2H

4H

6H

[ ! ]A≧B[ ! ]穴径・穴ピッチ寸法(F・G・XC・YC)公差はJIS B 0405 中級です。詳細はこちら
 ※外形からの穴位置は外形公差の影響があるため適用外となります。(穴数2H、追加工XC・YC選択時)
呼び径b(最小値)
3~102.5
穴加工詳細
N(通し穴)Z(ザグリ穴)N(通し穴)・Z(ザグリ穴)規格詳細M(ネジインサート)■表1 M(ネジインサート)規格詳細
ボルト
呼び径
3456810
d3.54.55.56.5911
d16.589.51114
h45679

指定方法(例)M4-L6
[ ! ]L≦T-1
[ ! ]L+5<Tの場合は止まり穴になります。
ボルト
呼び径
3456810
d3.54.55.56.5911
L3456810
4.567.591215
6810121620
仕上げ側面4面上下面
加工方法表面性状加工方法表面性状
丸のこ切断丸のこ切断素材
丸のこ切断直角保証(NT)丸のこ切断素材
側面フライス等*(4F)フライス等*素材
6面フライス等*(6F)フライス等*フライス等*
上下面フライス等*(2F)丸のこ切断フライス等*
[ M ]材質 ABSプレート:アクリロニトリル・ブタジエン・スチレン
Type[ M ]材質使用雰囲気温度
NABSABS自然色常温~50℃
NBBS-G黒色

規格表

■標準タイプ
 型式ABT
丸のこ切断NABS30020010
丸のこ切断直角保証NABSNTM350200.520
側面フライス等NABS4FN150.5100.38
6面フライス等NABS6FMN100.390.515.5
上下面フライス等NABS2FQ805513
■穴加工付タイプ
型式ABTFGボルト呼び径L
NABS2H18010010F80 G60 M5L5



●A・Bの寸法公差
A・BAB寸公差
単位:mm
〜99±0.5
100〜250±0.75
251〜±1.0
●Tの寸法公差・ソリ・ネジレ率
TT寸公差ソリ・ネジレ率 1000mmに対して
NABSNBBS-GNABSNBBS-G
5±0.5±0.51.5%以下1.5%以下
6・8±0.6±0.6
100~+1.5±0.8
120~+2.5
150~+2.51.0%以下1.0%以下
20
25・30・500~+3.0
●精度保証
仕上幅の平行度基準面角度
100mmに対して
丸のこ切断直角保証0.10.1
側面フライス等
6面フライス等
[ ! ]側面フライス品は基準面シールを貼っております。

標準タイプ

型式材質別
寸法範囲
ABT
Type仕上選択T寸公差選択AB寸公差選択
NABS
(ABSプレート 自然色)

NBBS-G
(ABSプレート 黒色)
丸のこ切断指定1mm単位選択
選択不可選択不可NABS20〜50020〜5005・6・8・10・15・20
20~50020~40025・30
NBBS-G20〜50020〜5005・8・10・12・15・20・25・30・50
丸のこ切断直角保証(NT)指定0.5mm単位選択
NT選択不可 T5~10T15・20NABS20〜50020〜4005・6・8・10・15・20
Q0〜+0.30〜+0.4
N±0.2±0.3
M-0.3〜0-0.4〜0
側面フライス等(4F)指定0.1mm単位選択
4F選択不可Q 0〜+0.2
N ±0.1
M -0.2〜0
NABS10〜40010〜2005・6・8・10・15・20
6面フライス等(6F)指定0.1mm単位指定0.1mm単位
6FQ 0〜+0.2
N ±0.1
M -0.2〜0
Q 0〜+0.2
N ±0.1
M -0.2〜0
NABS10〜40010〜2005~19
上下面フライス等(2F)指定1mm単位指定0.1mm単位
2FQ 0〜+0.2
N ±0.1
M -0.2〜0
選択不可NABS20〜40020〜2505~19

穴加工付タイプ

型式ABTFG穴加工付ボルト呼び径選択
通し穴ザグリ穴ネジインサ-ト
Type穴数指定1mm単位選択指定0.5mm単位NZML
NABS
(ABSプレート)
2H
4H
6H
20~50020~50056~491.5
(2H・4H)
6~245.5
(6H)
4.5~495.5
(2H)
6~491.5
(4H・6H)
3 4 5
6 8 10
3 4(挿入長さ)
表1より
選択
633 4 5
83 4 53 4 5 6
103 4 5 63 4 5 6 8
154 5 6 83 4 5 6 8 10
204 5 6 83 4 5 6 8 10
[ ! ]F寸の指定範囲 2H・4H選択時:d(d1)+2.5≦F≦A−d(d1)−5、6H選択時:d(d1)+2.5≦F≦(A−d(d1)−5)/2が必要です。
[ ! ]G寸の指定範囲 2H選択時:d(d1)/2+2.5≦G≦B−d(d1)/2−2.5、4H・6H選択時:d(d1)+2.5≦G≦B−d(d1)−5が必要です。
(dは通し穴、ネジインサート、d1はザグリ穴選択のとき)
[ ! ]穴加工付タイプを選択の場合、N(通し穴)・Z(ザグリ穴)から選択、ネジインサート加工付タイプを選択の場合、M(ネジインサート)・L(挿入長さ)を選択してください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

AlterationsコーナーのR加工コーナーカット穴位置を左端面より指定穴位置を下端面より指定
CodeCRA・CRB・CRC・CRDCCA・CCB・CCC・CCDXCYC
Spec.任意のコーナーをR加工します。
R=指定5mm単位
[ ! ]10≦A(B)-R(2R)
[ ! ]5≦CRA・CRB・CRC・CRD≦100

指定方法 (例) AとCのコーナーをR10加工
CRA10-CRC10

[ ! ]標準タイプの丸のこ切断、上下面フライス等
(2F) 選択時のみ適用可
任意のコーナーをカットすることができます。
5≦コーナーカット≦50
10≦A-C(2C)またはB-C(2C)
5mm単位指定
指定方法
(例) AとDのコーナーをC5でカットする場合 →CCA5ーCCD5
[ ! ]標準タイプの丸のこ切断、上下面フライス等
(2F) 選択時のみ適用可
XC=指定0.5mm単位
[ ! ](2H・4Hタイプ)
d(d1)/2+2.5≦XC≦A-F-d(d1)/2-2.5
[ ! ](6Hタイプ)
d(d1)/2+2.5≦XC≦A-2F-d(d1)/2-2.5
YC=指定0.5mm単位
[ ! ]d(d1)/2+2.5≦YC≦B-G-d(d1)/2-2.5
[ NG ]2Hタイプは適用不可


¥/1Code5≦R≦2025≦R≦5055≦R≦1005≦C≦2025≦C≦50400400
200/コーナー300/コーナー450/コーナー200/コーナー300/コーナー

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

型番リスト

型番
仕上方法
穴加工
長さ A寸(mm)
幅 B寸(mm)
板厚 T寸(mm)
A・B寸公差(mm)
T寸公差(mm)
通し穴 ボルト呼び径
ザグリ穴 ボルト呼び径
ネジインサート ボルト呼び径
A面ピッチ F寸(mm)
B面ピッチ G寸(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
素材色
上下面フライス等
穴加工無し
20 ~ 400
20 ~ 250
5 ~ 19
-
-0.2~0
-
-
-
-
-
10

1個

-( - )

3日目

素材色
上下面フライス等
穴加工無し
20 ~ 400
20 ~ 250
5 ~ 19
-
±0.10
-
-
-
-
-
10

1個

-( - )

3日目

素材色
上下面フライス等
穴加工無し
20 ~ 400
20 ~ 250
5 ~ 19
-
0~+0.2
-
-
-
-
-
10

1個

-( - )

3日目

素材色
丸のこ切断
2H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
-
-
3 ~ 10
6 ~ 491.5
4.5 ~ 495.5
10

1個

-( - )

5日目

素材色
丸のこ切断
2H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
3 ~ 10
-
-
6 ~ 491.5
4.5 ~ 495.5
10

1個

-( - )

5日目

素材色
丸のこ切断
2H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
-
3 ~ 8
-
6 ~ 491.5
4.5 ~ 495.5
10

1個

-( - )

5日目

素材色
側面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 20
-0.2〜0
-
-
-
-
-
-
10

1個

-( - )

3日目

素材色
側面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 20
±0.1
-
-
-
-
-
-
10

1個

-( - )

3日目

素材色
側面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 20
0〜+0.2
-
-
-
-
-
-
10

1個

-( - )

3日目

素材色
丸のこ切断
4H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
-
-
3 ~ 10
6 ~ 491.5
6 ~ 491.5
10

1個

-( - )

5日目

素材色
丸のこ切断
4H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
3 ~ 10
-
-
6 ~ 491.5
6 ~ 491.5
10

1個

-( - )

5日目

素材色
丸のこ切断
4H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
-
3 ~ 8
-
6 ~ 491.5
6 ~ 491.5
10

1個

-( - )

5日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
-0.2〜0
-0.2~0
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
±0.1
-0.2~0
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
0〜+0.2
-0.2~0
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
-0.2〜0
±0.10
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
±0.1
±0.10
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
0〜+0.2
±0.10
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
-0.2〜0
0~+0.2
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
±0.1
0~+0.2
-
-
-
-
-
10

1個

-( - )

3日目

素材色
6面フライス等
穴加工無し
10 ~ 400
10 ~ 200
5 ~ 19
0〜+0.2
0~+0.2
-
-
-
-
-
10

1個

-( - )

3日目

素材色
丸のこ切断
6H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
-
-
3 ~ 10
6 ~ 245.5
6 ~ 491.5
10

1個

-( - )

5日目

素材色
丸のこ切断
6H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
3 ~ 10
-
-
6 ~ 245.5
6 ~ 491.5
10

1個

-( - )

5日目

素材色
丸のこ切断
6H
20 ~ 500
20 ~ 500
5 ~ 20
-
-
-
3 ~ 8
-
6 ~ 245.5
6 ~ 491.5
10

1個

-( - )

5日目

素材色
丸のこ切断
穴加工無し
20 ~ 500
20 ~ 500
5 ~ 30
-
-
-
-
-
-
-
10

1個

-( - )

1日目

一部当日出荷可能

素材色
丸のこ切断直角保証
穴加工無し
20 ~ 500
20 ~ 400
5 ~ 20
-0.4〜0
-
-
-
-
-
-
10

1個

-( - )

1日目

一部当日出荷可能

素材色
丸のこ切断直角保証
穴加工無し
20 ~ 500
20 ~ 400
5 ~ 20
±0.3
-
-
-
-
-
-
10

1個

-( - )

1日目

一部当日出荷可能

素材色
丸のこ切断直角保証
穴加工無し
20 ~ 500
20 ~ 400
5 ~ 20
0〜+0.4
-
-
-
-
-
-
10

1個

-( - )

1日目

一部当日出荷可能

黒色系
丸のこ切断
穴加工無し
20 ~ 500
20 ~ 500
5 ~ 50
-
-
-
-
-
-
-
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

ABSは切削加工性・塗装性に優れ、プラスチック本体へのメッキが可能な材料として広汎に使われます。

(i)ご注意

  • 各種寸法公差は こちらからご確認ください
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■標準タイプ NABS・NBBS-G (丸のこ切断:指定1mm単位)
[ ! ]金額はWOSにてご確認ください。

■仕上加工費 NABS
[ ! ]金額はWOSにてご確認ください。

■穴加工費
[ ! ]金額はWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
穴加工付
Type
¥穴加工費
N(通し穴)Z(ザグリ穴)M(ネジインサート)
2H320420650
4H6308401,300
6H9501,2601,620

■標準タイプ価格算出方法([ ! ]1円単位は切り捨て)
価格算出方法は下記の通りです。
•丸のこ切断 = 標準価格
•丸のこ直角保証 = 標準価格+丸のこ切断直角保証仕上加工費
•側面フライス等 = 標準価格+側面フライス等仕上加工費
•6面フライス等 = 標準価格+6面フライス等仕上加工費
•上下面フライス等 = 標準価格+上下面フライス等仕上加工費

■穴加工付タイプ価格算出方法([ ! ]1円単位は切り捨て)
穴加工付タイプ価格は標準タイプ価格に仕上加工費と穴加工費を加算したものになります。
•丸のこ切断
穴加工付タイプ価格=標準タイプ価格+穴加工費
•上下面フライス等
穴加工付タイプ価格=標準タイプ価格+上下面フライス等仕上加工費+穴加工費
数量スライド価格[ ! ]1円未満切り捨て) こちら
丸のこ切断・丸のこ切断直角保証
数量区分標準対応
小口大口
数 量12〜1011〜2021〜50
値引率基準単価5%8%10%
出荷日通常+2日
[ ! ]表示数量超えはWOSにてご確認ください。

側面フライス等・6面フライス等・上下面フライス等
数量区分標準対応
小口大口
数 量12〜1011〜20
値引率基準単価5%10%
出荷日通常+2日
[ ! ]表示数量超えはWOSにてご確認ください。

穴加工付タイプ
数量区分標準対応個別対応
小口大口
数 量12〜1011〜2021〜5051~
値引率基準単価5%8%10%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

■丸のこ切断・丸のこ切断直角保証

 1 日目出荷
    ご注文締切

ストークT

当日出荷800円/1本正午迄>>こちら
[ ! ]1日目出荷の受付は17時までです。それ以降のご注文は翌営業日扱いとなります。
大 口
出荷日
+2日目出荷数量
21~50
[ ! ]ストーク対応なし

■側面フライス等・6面フライス等・上下面フライス等

 3 日目出荷
大 口
出荷日
+2日目出荷数量
11~20

■穴加工付タイプ

 5 日目出荷
    ご注文締切

ストークB

3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律1,350円
大 口
出荷日
+2日目出荷数量
21~50
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]特性 >>こちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ABSプレート

ABSプレート

    PBTプレート

    PBTプレート

      ふっ素樹脂プレート

      ふっ素樹脂プレート

        ユニレート®(快削樹脂) プレート

        ユニレート®(快削樹脂) プレート

          【クリーン洗浄品】ふッ素樹脂プレート

          【クリーン洗浄品】ふッ素樹脂プレート

            帯電防止PET

            帯電防止PET

              ふっ素樹脂テープ-すべり/防塵テープ-

              ふっ素樹脂テープ-すべり/防塵テープ-

                PEEKプレート

                PEEKプレート

                  超高分子ポリエチレンプレート

                  超高分子ポリエチレンプレート

                    PPSプレート -スタンダード・耐磨耗グレード-

                    PPSプレート -スタンダード・耐磨耗グレード-

                      【クリーン洗浄品】PEEKプレート

                      【クリーン洗浄品】PEEKプレート

                        【クリーン洗浄品】PPSプレート -スタンダード・耐磨耗グレード-

                        【クリーン洗浄品】PPSプレート -スタンダード・耐磨耗グレード-

                          エポキシガラスプレート

                          エポキシガラスプレート

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - 1,690円 - - - - - -
                            通常出荷日 1日目~   当日出荷可能 1日目~   当日出荷可能 1日目~   当日出荷可能 1日目~   4日目~   1日目~   当日出荷可能 在庫品1日目   当日出荷可能 1日目~   当日出荷可能 1日目~   当日出荷可能 1日目~   当日出荷可能 4日目~   4日目~   1日目~   当日出荷可能
                            環境対応 RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質)
                            材質 ABS PBT ふっ素樹脂(ふっ素樹脂・PTFE・4フッ化エチレン) ユニレート®(快削樹脂) ふっ素樹脂(ふっ素樹脂・PTFE・4フッ化エチレン) PET ふっ素樹脂(ふっ素樹脂・PTFE・4フッ化エチレン) PEEK 超高分子ポリエチレン PPS PEEK PPS エポキシガラス(ガラエポ)
                            グレード スタンダード スタンダード スタンダード スタンダード スタンダード 帯電防止 スタンダード - - - - - -
                            材質名称 ABS PBT ふっ素樹脂 ユニレート®(PC) ふっ素樹脂 帯電防止PET(PET300ESD) 基材:ふっ素樹脂フィルム/粘着材:シリコン系 PEEK 超高分子量ポリエチレン PPS PEEK PPS エポキシガラス
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            ABSプレートのレビュー

                            評価 4.3 平均満足度:4.3 23件のレビュー

                            高評価レビュー

                            切削材料
                            評価 4.0満足度:4.02022/01/21
                            自社で切削加工するための材料として購入。寸法が指定できるのが良いです。黄色味が強いきがします。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            切削材料
                            評価 4.0満足度:4.02022/01/21
                            自社で切削加工するための材料として購入。寸法が指定できるのが良いです。黄色味が強いきがします。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            実験装置の部品製作に
                            評価 5.0満足度:5.02022/04/25
                            機械的強度があるので、部品製作に使いました。部品の寸法に合わせて注文できるので、最低限の加工で部品が作れました。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            スライダーガイド
                            評価 4.0満足度:4.02022/03/06
                            丸ノコスライドのガタ防止ガイドとして使用したが、T寸公差がやや大きく設定されているため、追加工の手間がかかる場合があることは要注意であろう。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具として
                            評価 3.0満足度:3.02021/11/08
                            治具用に購入しました。サイズも豊富で納期も早く助かっています。ただ、厚みが5mm未満のものも欲しいです。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設計で漏れた箇所を埋められた
                            評価 5.0満足度:5.02021/04/30
                            蓋止めを板金で作る代わりにABS板を貼って使用した。
                            塗装も省略できるので便利。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            樹脂プレートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
