フローティングジョイント　－超短タイプ　おねじ取付－　おねじ

フローティングジョイント　－超短タイプ　おねじ取付－　おねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
2,540円 ～ 13,840円
税込価格
2,794円 ～ 15,224円

シリンダと被動作体との距離がなくても利用できるフローティングジョイントです。

詳細情報を確認する

(i)ご注意

  • FJCXS,FJCMXS(SUS304材質)の規格追加サイズは2021/9/15から販売開始となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

シリンダによる2方向位置決め機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

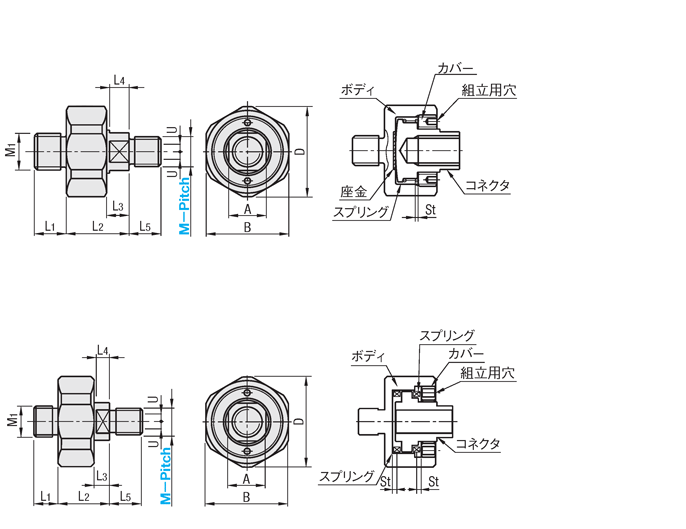

外形図・規格表


偏芯おねじタイプ
FJMX
FJMXS
偏芯タイプ
構造図
偏芯・偏角おねじタイプ
FJCMX
FJCMXS
偏芯・偏角タイプ
構造図
＊上図はめねじですが、おねじタイプも同構造です。
フローティングジョイント　－超短タイプ　おねじ取付－　おねじ:関連画像
Typeボディ・カバーコネクタスプリング座金
偏芯タイプ偏芯・偏角タイプ
おねじおねじ[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ H ]硬度[ M ]材質[ M ]材質[ S ]表面処理[ H ]硬度
FJMXFJCMXS45C相当四三酸化鉄皮膜S45C相当四三酸化鉄皮膜35〜45HRCSUS304−WPBSUS304窒化処理500HV〜
FJMXSFJCMXSSUS304−SUS420J2(SUS440C)−
[ ! ]偏芯・偏角タイプの材質は（　）内


規格表

型式
FJMX6−1.0
■フローティングジョイント −超短　おねじ取付タイプ−おねじ（めねじシリンダ用）
型式M1L1L2L3L4L5ABD許容偏芯量
U		軸方向ガタ量
St(参考値)		最大使用力(N)質量
(g)		規格有無
TypeM−Pitch引張圧縮FJMXFJMXS
おねじタイプ
FJMX
FJMXS		M5−0.8M8−1.25616.554.1671718.50.50.5300110025●●
M6−1.05002500●●
M8−1.25M10−1.58.52165.28.51022241300600050●●
M10−1.5M14−2.01024.57610122729.5310011000105●●
■フローティングジョイント −超短　偏角機能付おねじ取付タイプ−おねじ（めねじシリンダ用）
型式M1L1L2L3L4L5ABD許容偏芯量
U		許容偏角度
A°		軸方向ガタ量
St(参考値)		最大使用力(N)質量
(g)		規格有無
TypeM－Pitch引張圧縮FJCMXFJCMXS
おねじタイプ
FJCMX
FJCMXS		M3−0.5M5−0.85.8173.53472223.80.530.451915043●●
M4−0.7M6−1.0554
M5−0.8M8−1.258.518.54.5467242640.65300110050●●
M6−1.05002500●●
M8−1.25M10−1.510215.558.51027290.951300600076●●
M10−1.5M14−2.011266.56101230321.1310011000121●●
M12−1.25M16−2.013297714173840151.44400222●●
M12−1.5
M12−1.75
M16−2.0M22−1.51537108.5152246501.51.459000417●●
M20−2.5M26−1.518.54714.510162754581.851800018000669●●

型番リスト

表示件数:
  1. 1
型番
特性・用途
接続ねじ 呼び
本体 材質
詳細材質
許容偏心量 (U)(mm)
許容偏角度 (A°)(deg)
超短 種類
最大使用引張圧縮力(kN)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
[M5] M5ｘ0.8
[スチール] S45C相当
S45C相当
0.5
±4
偏芯・偏角タイプ
0.3
ボディ・カバー：S45C|コネクタ：S45C|スプリング：SUS304−WPB|座金：SUS304
ボディ・カバー：四三酸化鉄皮膜|コネクタ：四三酸化鉄皮膜|座金：窒化処理
10

1個

3,580円( 3,938円 )

在庫品1日目

当日出荷可能

該当なし
[M6] M6ｘ1.0
[スチール] S45C相当
S45C相当
0.5
±4
偏芯・偏角タイプ
0.5
ボディ・カバー：S45C|コネクタ：S45C|スプリング：SUS304−WPB|座金：SUS304
ボディ・カバー：四三酸化鉄皮膜|コネクタ：四三酸化鉄皮膜|座金：窒化処理
10

1個

3,740円( 4,114円 )

在庫品1日目

当日出荷可能

該当なし
[M8] M8ｘ1.25
[スチール] S45C相当
S45C相当
0.5
±4
偏芯・偏角タイプ
1.3
ボディ・カバー：S45C|コネクタ：S45C|スプリング：SUS304−WPB|座金：SUS304
ボディ・カバー：四三酸化鉄皮膜|コネクタ：四三酸化鉄皮膜|座金：窒化処理
10

1個

4,910円( 5,401円 )

在庫品1日目

当日出荷可能

該当なし
[M10] M10ｘ1.5
[スチール] S45C相当
S45C相当
0.5
±4
偏芯・偏角タイプ
3.1
ボディ・カバー：S45C|コネクタ：S45C|スプリング：SUS304−WPB|座金：SUS304
ボディ・カバー：四三酸化鉄皮膜|コネクタ：四三酸化鉄皮膜|座金：窒化処理
10

1個

5,460円( 6,006円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M5] M5ｘ0.8
[ステンレス] SUS304
SUS304
0.5
±4
偏芯・偏角タイプ
0.3
ボディ・カバー：SUS304|コネクタ：SUS420J2|スプリング：SUS304−WPB|座金：SUS304
座金：窒化処理
10

1個

6,880円( 7,568円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M6] M6ｘ1.0
[ステンレス] SUS304
SUS304
0.5
±4
偏芯・偏角タイプ
0.5
ボディ・カバー：SUS304|コネクタ：SUS420J2|スプリング：SUS304−WPB|座金：SUS304
座金：窒化処理
10

1個

7,010円( 7,711円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M8] M8ｘ1.25
[ステンレス] SUS304
SUS304
0.5
±4
偏芯・偏角タイプ
1.3
ボディ・カバー：SUS304|コネクタ：SUS420J2|スプリング：SUS304−WPB|座金：SUS304
座金：窒化処理
10

1個

8,310円( 9,141円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M10] M10ｘ1.5
[ステンレス] SUS304
SUS304
0.5
±4
偏芯・偏角タイプ
3.1
ボディ・カバー：SUS304|コネクタ：SUS420J2|スプリング：SUS304−WPB|座金：SUS304
座金：窒化処理
10

1個

8,560円( 9,416円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

シリンダと被動作体との距離がなくても利用できるフローティングジョイントです。

(i)ご注意

  • FJCXS,FJCMXS(SUS304材質)の規格追加サイズは2021/9/15から販売開始となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■フローティングジョイント −超短　おねじ取付タイプ−おねじ（めねじシリンダ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeM−PitchFJMXFJMXS
おねじタイプ
FJMX
FJMXS		M5−0.82,4204,730
M6−1.02,5205,150
M8−1.254,0006,300
M10−1.54,5907,560
■フローティングジョイント −超短　偏角機能付おねじ取付タイプ−おねじ（めねじシリンダ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeM－PitchFJCMXFJCMXS
おねじタイプ
FJCMX
FJCMXS		M3−0.53,0505,860
M4−0.7
M5−0.83,4106,550
M6−1.03,5606,680
M8−1.254,6807,910
M10−1.55,2008,150
M12−1.256,3208,930
M12−1.5
M12−1.75
M16−2.06,72010,530
M20−2.57,84013,180
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
●偏芯タイプ
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜3031～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
●偏芯・偏角タイプ
数量区分標準対応個別対応
小口大口
数　量1～910～1415～2021～
値引率通常5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

■従来品との比較図

■特長
1. シリンダと被動作体との間を短くできます。
2.許容偏芯量が大きく、芯ずれを吸収できます。
3.おねじ（めねじシリンダ用）の場合、強度上の安定のためにシリンダ側より、被動作体側のねじを大きくしています。（M1部）

カタログ

ダウンロード (PDF)
カタログ（見開き版）
