ミスミ

板金　取付板・ブラケット－フリー寸法タイプ－ JTHAS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1891

評価 4.5平均満足度4.5 この商品のレビューをみる（12件）

通常価格(税別): -

税込価格: -

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！軽量化・省スペース化...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

板金
部品取付穴：

あり
長穴：

なし
側面穴：

なし
穴位置：

フリー寸法
穴数：

3
種類：

フリー寸法タイプ
タイプ：

JTHAS
材質証明書：

対象

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

JTHAS

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）	公差付通し穴
Code	N	M	D
形状図	[ ! ]
形状図	[ ! ]d寸法は規格表下部「N加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理
Type	材質記号
JTHAS	SP	T0.8~3.2 T4.5~6.0	: SPCC : SPHC	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	SUS304(2B)		－

規格表

型式

－

穴指定①
Code・呼び径

－

Type

－

材質記号

JTHAS

－

A120

－

B80

－

T2.3

－

X20

－

Y20

－

G40

－

L50

－

S40

－

D30

型式

指定1mm単位

選択

穴指定①

Type

材質記号

Code/指定方法

JTHAS

SP
SPB
SPU
SPK

15
～
300

0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0

指定
0.1mm単位

N
(ボルト通し穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

M
(タップ穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

指定
0.1mm単位

3～30
(0.5mm単位)

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N加工寸法表

N指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N（ボルト通し穴）	M（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

Alteration

コーナーカット

Code

Spec.

CC＝指定1mm単位
1≦CC≦10

指定方法

CCを型式末尾に追加
(例)～－CC5

￥/1Code

400

仕様・加工限界

[ ! ]1．許容差は下図を参照
<加工寸法の普通許容差>

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]2．バリ高さ0.1以下
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）

T			b
SPCC SPHC	A5052	SUS304
SPCC SPHC	A5052	SUS304
0.8	ー	0.8	1
1.0	1.0	1.0	1
1.2	ー	1.2	1
1.6	1.5	1.5	1
2.3	2.0	2.0	1.5
3.2	3.0	3.0	1.5
4.5	4.0	4.0	2
ー	5.0	5.0	2.5
6.0	ー	6.0	2.5

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

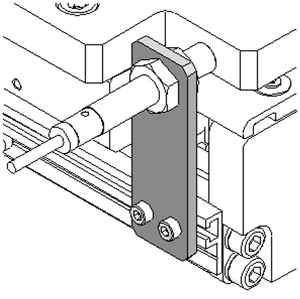

使用例

センサ取付板

型番リスト

表示件数:

型番	詳細材質	材質	表面処理	外形寸法 A(mm)	外形寸法 B(mm)	板厚 T(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

JTHAS-AM-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

1個

-( - )

3日目

JTHAS-AMB-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

1個

-( - )

5日目

JTHAS-AMW-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

1個

-( - )

5日目

JTHAS-SP-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

1個

-( - )

3日目

JTHAS-SPB-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

1個

-( - )

5日目

JTHAS-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

1個

-( - )

3日目

JTHAS-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

1個

-( - )

3日目

JTHAS-SUD-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

1個

-( - )

3日目

基本情報

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC / SS400			A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白・黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
10～100	5～100	0.8～1.6	1,130	1,260	1,260	1,340	1,840	2,000	1,340
		2.0～3.2	1,250	1,380	1,380	1,340	1,840	2,000	1,520
		4.0～5.0	1,450	1,600	1,600	1,740	2,410	2,620	1,830
		6.0	1,450	1,600	1,600	―	―	―	2,290
		9.0	―	―	―	―	―	―	―
	101～200	0.8～1.6	1,250	1,390	1,390	1,480	2,320	2,500	1,450
		2.0～3.2	1,280	1,430	1,430	1,480	2,320	2,500	1,640
		4.0～5.0	1,490	1,700	1,700	1,920	3,020	3,240	2,080
		6.0	1,490	1,700	1,700	―	―	―	3,120
		9.0	―	―	―	―	―	―	―
	201～300	0.8～1.6	1,260	1,410	1,410	1,600	2,770	2,940	1,560
		2.0～3.2	1,330	1,510	1,510	1,600	2,770	2,940	1,750
		4.0～5.0	1,520	1,760	1,760	2,090	3,600	3,830	2,310
		6.0	1,520	1,760	1,760	―	―	―	3,700
		9.0	―	―	―	―	―	―	―
101～200	5～100	0.8～1.6	1,200	1,340	1,340	1,600	2,770	2,940	1,430
		2.0～3.2	1,330	1,490	1,490	1,600	2,770	2,940	1,630
		4.0～5.0	1,520	1,730	1,730	2,090	3,600	3,830	2,310
		6.0	1,520	1,730	1,730	―	―	―	3,240
		9.0	―	―	―	―	―	―	―
	101～200	0.8～1.6	1,280	1,460	1,460	1,910	3,580	3,910	1,630
		2.0～3.2	1,370	1,570	1,570	1,910	3,580	3,910	1,910
		4.0～5.0	1,630	1,920	1,920	2,480	4,660	5,080	2,650
		6.0	1,630	1,920	1,920	―	―	―	4,240
		9.0	―	―	―	―	―	―	―
	201～300	0.8～1.6	1,340	1,540	1,540	2,190	4,200	4,520	1,800
		2.0～3.2	1,430	1,670	1,670	2,190	4,200	4,520	2,140
		4.0～5.0	1,730	2,080	2,080	2,860	5,460	5,890	2,960
		6.0	1,730	2,080	2,080	―	―	―	5,920
		9.0	―	―	―	―	―	―	―
201～300	5～100	0.8～1.6	1,490	1,660	1,660	2,190	3,360	3,530	1,950
		2.0～3.2	1,520	1,710	1,710	2,190	3,360	3,530	2,270
		4.0～5.0	1,800	2,070	2,070	2,860	4,380	4,600	2,960
		6.0	1,800	2,070	2,070	―	―	―	4,150
		9.0	―	―	―	―	―	―	―
	101～200	0.8～1.6	1,730	1,930	1,930	2,670	4,840	5,330	2,270
		2.0～3.2	1,830	2,090	2,090	2,670	4,840	5,330	2,650
		4.0～5.0	2,160	2,570	2,570	3,490	6,310	6,960	3,480
		6.0	2,160	2,570	2,570	―	―	―	5,920
		9.0	―	―	―	―	―	―	―
	201～300	0.8～1.6	1,800	2,060	2,060	3,140	6,120	6,700	2,590
		2.0～3.2	1,960	2,280	2,280	3,140	6,120	6,700	3,010
		4.0～5.0	2,500	2,990	2,990	4,090	7,970	8,720	3,980
		6.0	2,500	2,990	2,990	―	―	―	8,360
		9.0	―	―	―	―	―	―	―

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・AM・SUD

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB・AMW・AMB

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
