６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZA
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

6面フライス加工のブラケットです。寸法フリーにて指定可能です。板圧も寸法フリー...

詳細情報を確認する

  • 材質：
    SUS304（2B）/SUS304（No.1）

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定7件の候補があります。

Loading...

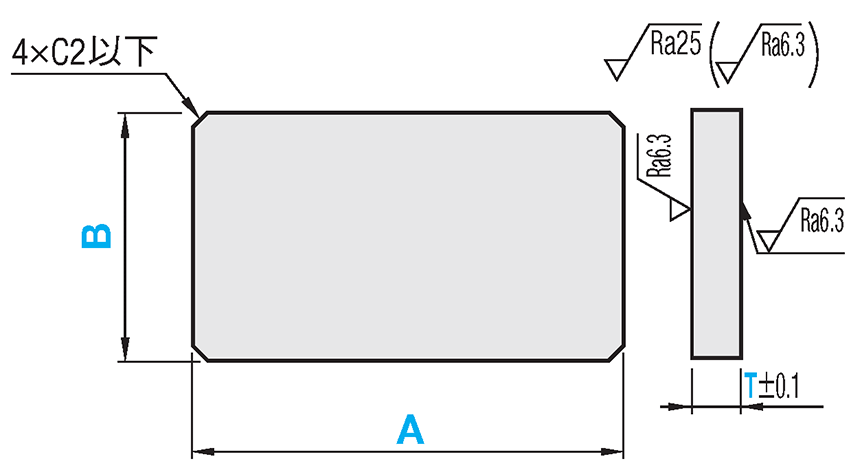

外形図・規格表

HFZZA

[ ! ]

６面フライス　取付板・ブラケット-外径寸法フリー指定-:関連画像
[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照

[ ! ]HFZZAのアルマイト処理（白・黒）はメッキ処理上、下図のようなつるし穴（タップ穴）があく場合があります。
      つるし穴の中に表面処理はつきません。

＊～T7.9の時　M3
　　T8～の時　M5

型式[ M ]材質[ S ]表面処理
Type材質記号
HFZZAＳＣS50C－
ＳＣＢ四三酸化鉄皮膜
ＳＣＭ無電解ニッケルメッキ
ＡＭA5052－
ＡＭＷアルマイト処理(白)
ＡＭＢアルマイト処理(黒)
ＳＵSUS304－

規格表

型式−A−B−T

Type−材質記号
HFＺＺＡ−AMB−A100−B80−T10
型式指定0.1mm単位
Type材質記号ABT
HFZZASC
SCB
SCM
AM
AMW
AMB
SU		25.0
～
200.0		10.0
～
200.0		3.0
～
30.0
[ ! ]
[ ! ]AMW・AMBはT≧5
[ ! ]SUはT≦25.0

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterationsコーナーカット変更板厚（T寸）公差変更
TKCTHC
CodeCCTKC・THC
Spec.コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10		板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SC・SCB・SCMのみ適用
[ NG ]TKC・THCは同時指定不可
指定方法
TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC
￥/1Code
CC1～10800
11～301,200
31～501,500
TKC900
THC1,000

型番リスト

表示件数:
  1. 1
型番
環境対応
特性・用途
詳細材質
種類
部品取付穴
長穴
側面穴
穴数
種類
タイプ
表面処理
外形寸法 A(mm)
外形寸法 B(mm)
板厚 T(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
該当なし
A5052
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
なし
25 ～ 200
10 ～ 200
3 ～ 30
対象
A5052
-
10

1個

-( - )

3日目

RoHS対応（10物質）
該当なし
A5052
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
アルマイト処理（黒）
25 ～ 200
10 ～ 200
5 ～ 30
対象
A5052
アルマイト処理
10

1個

-( - )

18日目

RoHS対応（10物質）
該当なし
A5052
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
アルマイト処理（白）
25 ～ 200
10 ～ 200
5 ～ 30
対象
A5052
アルマイト処理
10

1個

-( - )

18日目

RoHS対応（10物質）
該当なし
S50C
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
なし
25 ～ 200
10 ～ 200
3 ～ 30
対象
S50C
-
10

1個

-( - )

3日目

RoHS対応（10物質）
該当なし
S50C
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
四三酸化鉄皮膜
25 ～ 200
10 ～ 200
3 ～ 30
対象
S50C
四三酸化鉄皮膜
10

1個

-( - )

16日目

RoHS対応（10物質）
該当なし
S50C
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
無電解ニッケルメッキ
25 ～ 200
10 ～ 200
3 ～ 30
対象
S50C
無電解ニッケルメッキ
10

1個

-( - )

16日目

RoHS対応（10物質）
該当なし
SUS304
6面フライス
なし
なし
なし
0
外径寸法フリー指定
HFZZA
なし
25 ～ 200
10 ～ 200
3 ～ 25
対象
SUS304
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

6面フライス加工のブラケットです。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■S50C
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号ABHFZZA　￥本体価格
T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0T25.1～30.0
S50C処理無し

SC		25.0～50.010.0～50.01,3501,4701,5901,7101,760
50.1～100.01,5101,5801,6901,8202,100
100.1～150.01,5901,7001,8602,0002,420
150.1～200.01,8402,0002,2102,4302,750
50.1～100.010.0～50.01,3501,6401,8702,0002,090
50.1～100.01,7001,8402,1402,2702,750
100.1～150.02,1202,2802,5802,7403,380
150.1～200.02,1702,4302,8703,2904,020
100.1～150.010.0～50.01,7601,8702,0402,2102,420
50.1～100.02,1902,2902,4802,6303,380
100.1～150.02,5202,6403,0303,5104,350
150.1～200.02,5302,8703,5204,1705,300
150.1～200.010.0～50.01,8902,0002,2102,4302,750
50.1～100.02,3002,4302,8703,2904,020
100.1～150.03,1203,1903,5204,1705,300
150.1～200.03,2603,3004,1905,0606,590
S50C四三酸化鉄皮膜

SCB		25.0～50.010.0～50.01,4701,5901,7001,8501,920
50.1～100.01,6301,6901,8101,9502,260
100.1～150.01,7001,8202,0302,1802,630
150.1～200.01,9502,1202,4402,6903,050
50.1～100.010.0～50.01,5101,8002,0602,2202,340
50.1～100.01,8602,0002,3302,4903,000
100.1～150.02,2802,4702,8803,0903,780
150.1～200.02,3302,6903,2603,7504,570
100.1～150.010.0～50.01,9202,0602,3302,5502,810
50.1～100.02,3502,4802,7702,9703,780
100.1～150.02,7002,9303,4804,0304,970
150.1～200.02,7703,2604,1004,8506,100
150.1～200.010.0～50.02,0502,2602,5902,8903,300
50.1～100.02,4602,6903,2603,7504,570
100.1～150.03,3603,5804,1004,8506,100
150.1～200.03,5603,8104,9705,9907,690
S50C無電解ニッケルメッキ

SCM		25.0～50.010.0～50.01,5401,7501,8702,0502,150
50.1～100.01,7001,8601,9702,1502,490
100.1～150.01,8401,9802,2902,4802,950
150.1～200.02,1202,3102,7603,0803,510
50.1～100.010.0～50.01,5601,9602,3502,5702,770
50.1～100.01,9102,1602,6302,8503,430
100.1～150.02,4502,7603,3303,6204,420
150.1～200.02,5703,0803,8504,4605,420
100.1～150.010.0～50.02,0902,3502,7803,0903,450
50.1～100.02,5202,7703,2203,5104,420
100.1～150.02,9703,3804,1304,8105,890
150.1～200.03,1403,8504,9805,9107,380
150.1～200.010.0～50.02,2902,6503,1303,6004,240
50.1～100.02,7003,0803,8504,4605,420
100.1～150.03,7304,1804,9805,9107,380
150.1～200.04,0304,6006,1407,3809,350
■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号ABHFZZA　￥本体価格
T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0T25.1～30.0
A5052処理無し

AM		25.0～50.010.0～50.01,2501,4301,5101,5901,650
50.1～100.01,4301,4601,7601,9302,160
100.1～150.01,6101,7602,0302,2902,680
150.1～200.01,7501,9402,2902,6303,180
50.1～100.010.0～50.01,3001,4601,7601,9302,160
50.1～100.01,7201,8902,2902,6303,180
100.1～150.01,8202,2902,8003,3304,210
150.1～200.02,2502,6303,3404,0305,220
100.1～150.010.0～50.01,6101,7602,0302,2902,680
50.1～100.01,7502,2902,8003,3304,210
100.1～150.02,3302,8003,5904,3705,730
150.1～200.02,7403,3404,3705,4107,270
150.1～200.010.0～50.01,7501,9402,2902,6303,180
50.1～100.02,1302,6303,3404,0305,220
100.1～150.02,7403,3404,3705,4107,270
150.1～200.03,2304,0305,4206,8009,290
A5052アルマイト処理
(白色)

AMW		25.0～50.010.0～50.01,4101,6701,7601,8801,980
50.1～100.01,5901,7002,0202,2302,500
100.1～150.01,8202,0202,3902,7103,150
150.1～200.02,0102,2202,7803,1903,830
50.1～100.010.0～50.01,4801,7302,1802,4402,760
50.1～100.01,9002,1602,7103,1303,780
100.1～150.02,0902,7103,4204,0605,080
150.1～200.02,5803,1704,1705,0206,380
100.1～150.010.0～50.01,8802,1802,6503,0203,550
50.1～100.02,0302,7103,4204,0605,080
100.1～150.02,7203,4204,5205,4707,050
150.1～200.03,2604,1705,6006,8709,000
150.1～200.010.0～50.02,0902,4903,1203,6104,350
50.1～100.02,4703,1704,1705,0206,380
100.1～150.03,2604,1705,6006,8709,000
150.1～200.03,8905,1307,0608,76011,610
A5052アルマイト処理
(黒色)

AMB		25.0～50.010.0～50.01,4501,7401,8301,9602,100
50.1～100.01,6301,7702,0802,3102,610
100.1～150.01,8902,0802,5002,8203,280
150.1～200.02,0702,2902,9203,3403,990
50.1～100.010.0～50.01,5301,8302,3102,5802,930
50.1～100.01,9502,2602,8403,2803,950
100.1～150.02,1802,8403,6304,3205,380
150.1～200.02,7003,3504,4405,3406,770
100.1～150.010.0～50.01,9702,3102,8603,2803,840
50.1～100.02,1202,8403,6304,3205,380
100.1～150.02,8403,6304,8205,8307,470
150.1～200.03,4204,4406,0107,3609,590
150.1～200.010.0～50.02,2102,6703,3903,9404,740
50.1～100.02,5803,3504,4405,3406,770
100.1～150.03,4204,4406,0107,3609,590
150.1～200.04,1105,4907,4209,41012,670
■SUS304
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号ABHFZZA　￥本体価格
T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0
SUS304処理無し

SU		25.0～50.010.0～50.02,0102,3202,6902,810
50.1～100.02,3802,9903,4003,910
100.1～150.02,7503,2704,2404,920
150.1～200.03,1503,7404,7805,820
50.1～100.010.0～50.02,3802,7003,6504,210
50.1～100.03,1303,7404,7805,820
100.1～150.03,8404,7806,3407,900
150.1～200.04,6205,8207,2509,000
100.1～150.010.0～50.02,7503,2204,4405,170
50.1～100.03,8404,7806,3407,900
100.1～150.04,9406,3408,67011,010
150.1～200.06,1007,91011,04014,120
150.1～200.010.0～50.03,1503,7405,3106,330
50.1～100.04,6205,8207,2509,000
100.1～150.06,1007,91011,04014,120
150.1～200.07,2508,89011,66014,860
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量12～34～78～1011～3031～5051～
値引率基準価格5％10％15％20％20％お見積り
出荷日通常＋2日＋7日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号
SC・AM・SU

 3 日目出荷

●材質記号
SCB・SCM

 5 日目出荷

●材質記号
AMW・AMB

 7 日目出荷
ご注文締切
急

ストークC

5日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZA

    【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZA

    【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZA

      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA

      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA

        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

            ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA

            ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA

              ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

              ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

                ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDB

                ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDB

                  ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFCB

                  ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFCB

                    ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFDA

                    ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFDA

                      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCA

                      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCA

                        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJDA

                        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJDA

                          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDA

                          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDA
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～
                            材質 SUS304（2B）/SUS304（No.1） - SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1） SUS304（2B）/SUS304（No.1）

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFZZAのレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            機器の取付
                            評価 5.0満足度：5.02022/11/07
                            機器の取り付けに使用しました。サイズ、穴位置等指定できるので良いです。型式だけで次回も発注できるので便利です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備装置の改造に使用しました
                            評価 5.0満足度：5.02022/03/24
                            社内で使用している設備装置の改造時にスペーサとして使用しました。なま材では強度が心配なので、S50Cのこの商品を使いました。改造時、使用開始後も特に問題はありません。残念な点としては、長さが300mmを超える商品が探せないことです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            プレートブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！

                            閉じる
                            閉じる

                            比較リスト
