６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.9平均満足度4.9 この商品のレビューをみる（14件）
通常価格(税別)
 -
税込価格
 -

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法...

詳細情報を確認する

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定7件の候補があります。

Loading...

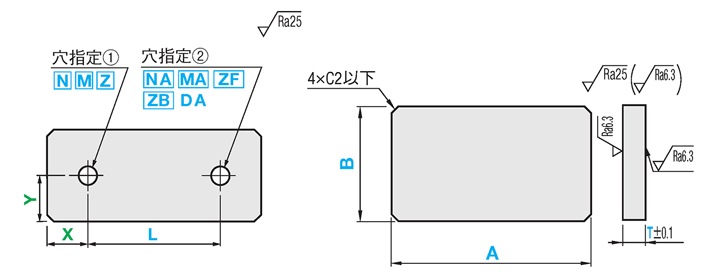

外形図・規格表

HFMQA （共通寸法） (穴加工)

[ ! ]


[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表
穴種タップ穴ボルト通し穴ザグリ表ザグリ裏通し穴
CodeM・MAN・NAZ・ZFZBDA
形状図
加工
仕様		タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
         タップ下穴が貫通しない
場合があります。
寸法ボルト呼び径
3456810121416
d・h3.54.55.56.5911141618
d16.589.5111418202326
寸法公差
3.0～6.0±0.1
6.5～30.0±0.2

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式[ M ]材質[ S ]表面処理
Type材質記号
HFMQAＳＣS50C－
ＳＣＢ四三酸化鉄皮膜
ＳＣＭ無電解ニッケルメッキ
ＡＭA5052－
ＡＭＷアルマイト処理(白)
ＡＭＢアルマイト処理(黒)
ＳＵSUS304－

規格表

型式−A−B−T−X−V−Y−W−穴指定①
Code・
呼び径		−K−L−H−D−F−S−G−穴指定②
Code・
呼び径		−J

Type−材質記号
HFMCC−AMB−A100−B80−T10−X15−V70−Y10−W60−Z6  −L50−H40−D30−F50    −MA6
型式指定0.1mm単位XY穴指定①L穴指定②
Type材質記号ABTCode呼び径Code呼び径DA0.5mm
HFMQASC
SCB
SCM
AM
AMW
AMB
SU		25.0
～
200.0		10.0
～
200.0		3.0
～
30.0
[ ! ]		指定0.1mm単位N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照		0
(穴なし)
3
4
5
6
8
10
12
14
16		指定0.1mm単位
NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照		0
(穴なし)
3
4
5
6
8
10
12
14
16		DA3
～
30
    　 [ ! ]AMW・AMBはT≧5　[ ! ]SUはT≦25.0

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterationsコーナーカット変更板厚（T寸）公差変更
TKCTHC
CodeCCTKC・THC
Spec.コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10		板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SC・SCB・SCMのみ適用
[ NG ]TKC・THCは同時指定不可
指定方法
TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC
￥/1Code
CC1～10800
11～301,200
31～501,500
TKC900
THC1,000

型番リスト

表示件数:
  1. 1
型番
詳細材質
表面処理
外形寸法 A(mm)
外形寸法 B(mm)
板厚 T(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A5052
なし
25 ～ 200
10 ～ 200
3 ～ 30
A5052
-
10

1個

-( - )

3日目

A5052
アルマイト処理（黒）
25 ～ 200
10 ～ 200
5 ～ 30
A5052
アルマイト処理
10

1個

-( - )

7日目

A5052
アルマイト処理（白）
25 ～ 200
10 ～ 200
5 ～ 30
A5052
アルマイト処理
10

1個

-( - )

7日目

S50C
なし
25 ～ 200
10 ～ 200
3 ～ 30
S50C
-
10

1個

-( - )

3日目

S50C
四三酸化鉄皮膜
25 ～ 200
10 ～ 200
3 ～ 30
S50C
四三酸化鉄皮膜
10

1個

-( - )

5日目

S50C
無電解ニッケルメッキ
25 ～ 200
10 ～ 200
3 ～ 30
S50C
無電解ニッケルメッキ
10

1個

-( - )

5日目

SUS304
なし
25 ～ 200
10 ～ 200
3 ～ 25
SUS304
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

(i)ご注意

  • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■S50C
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号ABHFMQA　￥本体価格＋穴加工料金
T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0T25.1～30.0
S50C処理無し

SC		25.0～50.010.0～50.01,6701,7901,9002,0302,080
50.1～100.01,8301,8902,0102,1302,420
100.1～150.01,9002,0202,1702,3102,730
150.1～200.02,1502,3102,5202,7403,070
50.1～100.010.0～50.01,6701,9502,1802,3102,400
50.1～100.02,0202,1502,4602,5803,070
100.1～150.02,4402,5902,9003,0603,700
150.1～200.02,4902,7403,1803,6004,340
100.1～150.010.0～50.02,0802,1802,3502,5202,730
50.1～100.02,5102,6002,7902,9403,700
100.1～150.02,8402,9503,3503,8204,660
150.1～200.02,8503,1803,8304,4805,620
150.1～200.010.0～50.02,2102,3102,5202,7403,070
50.1～100.02,6102,7403,1803,6004,340
100.1～150.03,4303,5103,8304,4805,620
150.1～200.03,5703,6104,5005,3806,910
S50C四三酸化鉄皮膜

SCB		25.0～50.010.0～50.01,7901,9002,0202,1602,240
50.1～100.01,9402,0102,1202,2702,570
100.1～150.02,0202,1302,3402,5002,940
150.1～200.02,2702,4402,7503,0003,360
50.1～100.010.0～50.01,8302,1102,3702,5302,660
50.1～100.02,1702,3102,6502,8003,320
100.1～150.02,5902,7803,1903,4004,100
150.1～200.02,6503,0003,5704,0604,880
100.1～150.010.0～50.02,2402,3702,6502,8703,130
50.1～100.02,6702,7903,0903,2904,100
100.1～150.03,0103,2403,7904,3505,280
150.1～200.03,0903,5704,4105,1706,420
150.1～200.010.0～50.02,3602,5702,9103,2003,610
50.1～100.02,7703,0003,5704,0604,880
100.1～150.03,6803,9004,4105,1706,420
150.1～200.03,8704,1305,2806,3008,000
S50C無電解ニッケルメッキ

SCM		25.0～50.010.0～50.01,8602,0702,1802,3602,470
50.1～100.02,0202,1702,2902,4702,800
100.1～150.02,1502,3002,6002,7903,270
150.1～200.02,4402,6303,0803,3903,820
50.1～100.010.0～50.01,8802,2802,6702,8903,090
50.1～100.02,2302,4802,9403,1603,750
100.1～150.02,7603,0803,6403,9404,740
150.1～200.02,8903,3904,1704,7805,730
100.1～150.010.0～50.02,4002,6703,1003,4003,770
50.1～100.02,8403,0903,5403,8204,740
100.1～150.03,2903,7004,4405,1206,210
150.1～200.03,4504,1705,2906,2307,700
150.1～200.010.0～50.02,6002,9603,4403,9204,560
50.1～100.03,0103,3904,1704,7805,730
100.1～150.04,0404,4905,2906,2307,700
150.1～200.04,3504,9106,4607,7009,660
■A5052
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号ABHFMQA　￥本体価格＋穴加工料金
T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0T25.1～30.0
A5052処理無し

AM		25.0～50.010.0～50.01,5201,7001,7901,8601,920
50.1～100.01,7001,7302,0402,2102,440
100.1～150.01,8802,0402,3002,5602,950
150.1～200.02,0302,2202,5602,9003,450
50.1～100.010.0～50.01,5801,7302,0402,2102,440
50.1～100.02,0002,1602,5602,9003,450
100.1～150.02,0902,5603,0803,6004,480
150.1～200.02,5202,9003,6104,3105,490
100.1～150.010.0～50.01,8802,0402,3002,5602,950
50.1～100.02,0302,5603,0803,6004,480
100.1～150.02,6003,0803,8604,6406,010
150.1～200.03,0103,6104,6405,6807,540
150.1～200.010.0～50.02,0302,2202,5602,9003,450
50.1～100.02,4002,9003,6104,3105,490
100.1～150.03,0103,6104,6405,6807,540
150.1～200.03,5104,3105,6907,0809,570
A5052アルマイト処理
(白色)

AMW		25.0～50.010.0～50.01,6801,9402,0402,1502,260
50.1～100.01,8601,9702,2902,5002,770
100.1～150.02,0902,2902,6702,9803,420
150.1～200.02,2802,4903,0603,4704,110
50.1～100.010.0～50.01,7502,0102,4602,7103,030
50.1～100.02,1702,4402,9803,4004,050
100.1～150.02,3602,9803,7004,3405,360
150.1～200.02,8603,4404,4405,2906,660
100.1～150.010.0～50.02,1502,4602,9203,3003,820
50.1～100.02,3002,9803,7004,3405,360
100.1～150.02,9903,7004,7905,7407,320
150.1～200.03,5304,4405,8707,1409,270
150.1～200.010.0～50.02,3602,7603,3903,8904,620
50.1～100.02,7403,4404,4405,2906,660
100.1～150.03,5304,4405,8707,1409,270
150.1～200.04,1605,4107,3309,03011,890
A5052アルマイト処理
(黒色)

AMB		25.0～50.010.0～50.01,7202,0202,1002,2402,370
50.1～100.01,9002,0502,3502,5802,890
100.1～150.02,1602,3502,7703,1003,550
150.1～200.02,3402,5603,1903,6104,260
50.1～100.010.0～50.01,8102,1002,5802,8603,200
50.1～100.02,2302,5303,1103,5504,220
100.1～150.02,4603,1103,9104,5905,650
150.1～200.02,9703,6204,7105,6207,050
100.1～150.010.0～50.02,2502,5803,1303,5504,120
50.1～100.02,3903,1103,9104,5905,650
100.1～150.03,1103,9105,0906,1007,740
150.1～200.03,7004,7106,2807,6309,860
150.1～200.010.0～50.02,4802,9403,6604,2105,010
50.1～100.02,8603,6204,7105,6207,050
100.1～150.03,7004,7106,2807,6309,860
150.1～200.04,3805,7607,7009,68012,950
■SUS304
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
材質記号ABHFMQA　￥本体価格＋穴加工料金
T3.0～7.0T7.1～10.0T10.1～15.0T15.1～25.0
SUS304
処理無し

SU		25.0～50.010.0～50.02,3802,7003,0703,190
50.1～100.02,7603,3703,7804,280
100.1～150.03,1303,6404,6205,300
150.1～200.03,5304,1205,1606,200
50.1～100.010.0～50.02,7603,0804,0304,590
50.1～100.03,5104,1205,1606,200
100.1～150.04,2205,1606,7208,270
150.1～200.05,0006,2007,6209,380
100.1～150.010.0～50.03,1303,6004,8205,540
50.1～100.04,2205,1606,7208,270
100.1～150.05,3106,7209,05011,390
150.1～200.06,4808,28011,41014,500
150.1～200.010.0～50.03,5304,1205,6906,710
50.1～100.05,0006,2007,6209,380
100.1～150.06,4808,28011,41014,500
150.1～200.07,6209,27012,03015,240
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量12～34～78～1011～3031～5051～
値引率基準価格5％10％15％20％20％お見積り
出荷日通常＋2日＋7日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号
SC・AM・SU

 3 日目出荷

●材質記号
SCB・SCM

 5 日目出荷

●材質記号
AMW・AMB

 7 日目出荷
ご注文締切
急

ストークC

5日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

    【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

    【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDB

      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDB

        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFCB

        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFFCB

          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA

          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA

            ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA

            ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA

              ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB

              ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB

                ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

                ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

                  ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA

                  ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCBA

                    ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA

                    ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFCCA

                      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

                      ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

                        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDA

                        ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDA

                          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJDA

                          ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJDA
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし
                            種類 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス 6面フライス
                            部品取付穴 なし なし なし あり なし なし あり なし なし なし なし なし なし
                            長穴 なし なし なし なし あり あり あり なし なし なし なし なし あり

                            ６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQAのレビュー

                            評価 4.9 平均満足度：4.9 14件のレビュー
                            1. 星５
                              93%
                            2. 星４
                              7%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            冶具作成
                            評価 5.0満足度：5.02018/07/05
                            WEBで見積、発注までできるので
                            急ぎの時は非常にた受かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            実験装置の土台
                            評価 5.0満足度：5.02017/07/31
                            大学の実験装置の土台として利用しました。地方ですとフライス盤加工に対応してくれる業者がすくなく、表面処理は別会社へ別途送る必要があり手間も納期も掛かりました。
                            一品ものを表面処理までを短納期で対応でき、非常に助かっています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            古い装置の部品交換
                            評価 5.0満足度：5.02023/03/31
                            廃盤になったシリンダーを使用している古い装置の修理に使用しました。変換プレートを用意する際に製図を省略できるので時短になりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            古い装置の修理に
                            評価 4.0満足度：4.02023/02/28
                            古くて合う部品がなくなった装置を修理する際にアダプタ代わりに使用しました。簡単に寸法を指定できるので、こういう場面でよく使っています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            エアーシリンダのブラケット
                            評価 5.0満足度：5.02023/02/27
                            寸法や面取り等細かい指定が可能で納期も早い。価格も安価でいう事なし。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            14件全て見る

                            プレートブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
