Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

【板厚追加】板厚0.8~1.2mm、6~9mmを追加しました！軽量化・省スペー...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定13件の候補があります。

Loading...

外形図・規格表

外形図

FAPAS

（共通寸法）

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

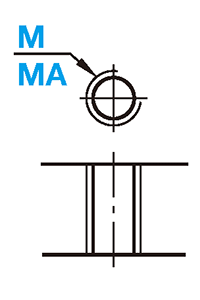

■穴種選択表
穴種ボルト通し穴タップ穴（並目）
CodeN・NAM・MA
形状図

[ ! ]d寸法は規格表下部
「N・NA加工寸法表」参照


型式[ M ]材質[ S ]表面処理
Type材質記号
FAPASSPT0.8～3.2
T4.5～6.0
T9.0		: SPCC
: SPHC
: SS400(黒皮)		－
SPB四三酸化鉄皮膜
SPU三価クロメート(白)
SPK三価クロメート(黒)
AMA5052－
AMWアルマイト処理(白)
AMBアルマイト処理(黒)
SUDT0.8～6.0
T9.0		: SUS304(2B)
: SUS304(No.1)		－

規格表

型式－T－A－B－L－X－F－H－G－穴指定①
Code・呼び径		－Y－V－S－穴指定②
Code・呼び径

Type－材質記号
FAPAS－SP－T2.3－A40－B30－L30－X10－F20－H15－G25－N5－Y10－V10－S20－NA5
型式選択指定1mm単位XFHG穴指定①YVS穴指定②
Type材質記号TABLCode/指定方法Code/指定方法
FAPASSP
SPB
SPU
SPK		0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0 ・ 9.0		20
～
200
（300）
[ ! ]		15
～
200
[ ! ]		10
～
200
[ ! ]		指定
0.1mm単位		N
(ボルト通し穴)
0・3・4・5
6・8・10
（選択）
[ ! ]		M
(タップ穴)
0・3・4・5
6・8・10
（選択）
[ ! ]		指定
0.1mm単位		NA
(ボルト通し穴)
0・3・4・5
6・8・10
（選択）
[ ! ]		MA
(タップ穴)
0・3・4・5
6・8・10
（選択）
[ ! ]
AM
AMW
AMB		1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0
SUD0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0
[ ! ]T6.0は、A≦300, B≧20, L≧20
[ ! ]T9.0は、A≦300, B≧32, L≧20
[ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。
[ ! ]N・NA加工寸法表
N・NA指定値通し穴径(d)
0(穴無し)
33.5
44.5
55.5
66.5
89
1011
[ ! ]穴加工対応表
TN・NA（ボルト通し穴）M・MA（タップ穴）
0.80・3・4・5・6・8・100
1.0、1.20・3
1.5、1.60・3・4
2.0、2.30・3・4・5・6
3.0、3.20・3・4・5・6・8
4.0～6.00・3・4・5・6・8・10
9.00・5・6・8・100・5・6・8・10
[ ! ]AM/AMW/AMBはT1.0時タップ穴不可



仕様・加工限界

[ ! ]1. 許容差は下図を参照
＜加工寸法の普通許容差＞
商品基準寸法の区分
（A・B寸法）		6以下6を超え
30以下		30を超え
120以下		120を超え
400以下
板金（曲げ加工品）許容差（a・b）±0.3±0.5±0.8±1.2
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ] 2．バリ高さ0.1以下
[ ! ] 3．曲げ角度公差±1°

[ ! ] 4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ] 5．穴無し仕様に変更した場合、アルマイト処理T4.0以上は下図のような吊るし穴があく場合があります。

[ ! ] 6．下図のf,b,gの各部には加工限界があります。
Tf(穴と曲げの距離)b
(穴と断面
との距離)		g
SPCC
SPHC
SS400		A5052SUS304通し穴タップ穴公差付穴
曲げと平行な長穴
L曲げZ・凸曲げL曲げZ・凸曲げ
0.8ー0.823ーー3.515
1.01.01.02335.53.515.5
1.2ー1.22335.53.515.5
1.61.51.523.536416
2.32.02.024.53751.57
3.23.03.026.53971.59
4.54.04.037.54118(9)211
ー5.05.0314416152.518
6.0ー6.0314416152.518
9.0ー9.020ー20.5ー20420
[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。
[ ! ]7．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。
T曲げ後Rブレーキキズ
位置深さ
SPCC
SPHC
SS400		A5052SUS304（r）（e）（d）
0.8ー0.80.850.1
1.01.01.0150.1
1.2ー1.21.250.1
1.61.51.51.560.1
2.32.02.02.07.50.1
3.23.03.03.010.50.2
4.54.04.04.013.50.3
ー5.05.05.0170.5
6.0ー6.06.0170.5
9.0ー9.09.0270.8
[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

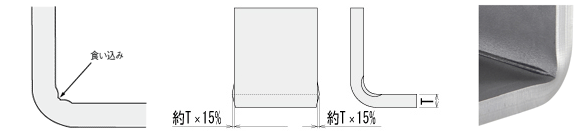

[ ! ]8．曲げによる食い込み、及び膨らみが付きます。
[ ! ]9．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。
■材質（表面処理）、加工方法別の外観
 なし四三酸化鉄皮膜三価クロメート（白）三価クロメート（黒）
SPSPBSPUSPK
SPCC
T0.8～3.2
SPHC
T4.5～6.0
SS400
（黒皮）
T9.0
 なしアルマイト処理（白）アルマイト処理（黒）
AMAMWAMB
A5052
 なし
SUD
SUS304
（2B)
T0.8～6.0
SUS304（No.1）
T9.0

使用例

斜めに設置が必要な光電センサの取付板

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
詳細材質
材質
表面処理
外形寸法 A(mm)
外形寸法 B(mm)
外形寸法 L(mm)
板厚 T(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A5052
A5052
なし
20 ～ 200
15 ～ 200
10 ～ 200
1 ～ 5
対象
A5052
-
10

1個

-( - )

3日目

A5052
A5052
アルマイト処理(黒)
20 ～ 200
15 ～ 200
10 ～ 200
1 ～ 5
対象
A5052
アルマイト処理
10

1個

-( - )

5日目

A5052
A5052
アルマイト処理(白)
20 ～ 200
15 ～ 200
10 ～ 200
1 ～ 5
対象
A5052
アルマイト処理
10

1個

-( - )

5日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
なし
20 ～ 300
15 ～ 200
10 ～ 200
9
対象外
-
-
10

1個

-( - )

5日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
なし
20 ～ 300
15 ～ 200
10 ～ 200
0.8 ～ 6
対象外
-
-
10

1個

-( - )

3日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
四三酸化鉄皮膜
20 ～ 300
15 ～ 200
10 ～ 200
9
対象外
-
-
10

1個

-( - )

8日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
四三酸化鉄皮膜
20 ～ 300
15 ～ 200
10 ～ 200
0.8 ～ 6
対象外
-
-
10

1個

-( - )

5日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
三価クロメート(黒)
20 ～ 300
15 ～ 200
10 ～ 200
9
対象外
-
-
10

1個

-( - )

8日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
三価クロメート(黒)
20 ～ 300
15 ～ 200
10 ～ 200
0.8 ～ 6
対象外
-
-
10

1個

-( - )

3日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
三価クロメート(白)
20 ～ 300
15 ～ 200
10 ～ 200
9
対象外
-
-
10

1個

-( - )

8日目

SPCC(SPHC)
SPCC/SPHC/SS400(黒皮)
三価クロメート(白)
20 ～ 300
15 ～ 200
10 ～ 200
0.8 ～ 6
対象外
-
-
10

1個

-( - )

3日目

SUS304(2B)
SUS304(2B)/SUS304(No.1)
なし
20 ～ 300
15 ～ 200
10 ～ 200
9
対象
SUS304(2B)
-
10

1個

-( - )

5日目

SUS304(2B)
SUS304(2B)/SUS304(No.1)
なし
20 ～ 300
15 ～ 200
10 ～ 200
0.8 ～ 6
対象
SUS304(2B)
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【板厚追加】板厚0.8~1.2mm、6~9mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケットです。

(i)ご注意

技術情報

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ABT￥基準単価
SPCC / SPHC / SS400A5052SUS304
処理無し四三酸化
鉄皮膜		三価
クロメート
（白）		三価
クロメート
（黒）		処理無しアルマイト
処理
（白）		アルマイト
処理
（黒）		処理無し
SPSPBSPUSPKAMAMWAMBSUD
20~10010~1000.8~1.61,7301,8701,8701,8701,9702,6302,7601,950
2.0~3.21,9102,0602,0602,0602,0102,6702,8002,260
4.0~5.02,1602,3302,3302,3302,6303,4903,6502,700
6.02,1602,3302,3302,330---2,810
9.02,4802,8402,8403,140---5,530
101~2000.8~1.62,5902,7902,7902,7903,5504,6604,8803,510
2.0~3.22,8603,0803,0803,0803,6304,7404,9504,070
4.0~5.03,2403,4903,4903,4904,7206,1706,4304,870
6.03,2403,4903,4903,490---4,870
9.03,6803,9603,9604,240---8,860
101~20010~1000.8~1.62,3402,5302,5302,5303,1904,2104,3803,170
2.0~3.22,5902,8002,8002,8003,2804,2904,4603,660
4.0~5.02,8903,2103,2103,2104,2505,5505,8004,390
6.02,8903,2103,2103,210---4,390
9.03,2303,6903,6903,780---7,410
101~2000.8~1.63,2803,5003,5003,5004,8006,3206,5904,760
2.0~3.23,6303,8903,8903,8904,9206,4306,7105,500
4.0~5.04,0504,4304,4304,4306,3808,3408,6906,570
6.04,0504,4304,4304,430---6,570
9.04,5205,0705,0705,450---11,560
201~30010~1006.03,7404,1404,1404,140---8,520
9.04,1804,7604,7605,130---11,900
101~2006.05,6206,1306,1306,130---10,920
9.06,2807,0207,0207,640---16,110
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜34〜78〜1920〜3940〜100101～
値引率基準価格35%40%45%50%お見積り
出荷日通常＋2日＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

 3 日目出荷
    ご注文締切
急

ストークA

翌日出荷500円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

 5 日目出荷

●SP・SUD（T9.0）

 5 日目出荷

●SPB・SPU・SPK（T9.0）

 8 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

    【ふっ素コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

    【ふっ素コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

      【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

      【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS

        Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALCS

        Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALCS

          Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMBS

          Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMBS

            Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FATBS

            Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FATBS

              Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALDS

              Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALDS

                Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALAS

                Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALAS

                  Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALZS

                  Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALZS

                    Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FADAS

                    Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FADAS

                      Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FADBS

                      Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FADBS

                        Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FANAS

                        Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FANAS

                          Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMAS

                          Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMAS
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   9日目～   6日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～   3日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし すべり性 クリーン洗浄 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし
                            種類 板金 板金 板金 板金 板金 板金 板金 板金 板金 板金 板金 板金 板金
                            部品取付穴 なし なし なし あり なし あり なし あり なし なし なし なし なし
                            長穴 なし なし なし あり なし なし あり なし なし なし あり なし なし

                            Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPASのレビュー

                            評価 4.5 平均満足度：4.5 4件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            ライン設備
                            評価 5.0満足度：5.02023/06/15
                            発注後すぐに届き，サイズも問題なし。サイズ違いで数個買って合うものを探せたので助かりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            安全柵接続
                            評価 5.0満足度：5.02023/06/15
                            使用感は問題無し。安価に購入できるのでこれからも使用していきます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            照明固定
                            評価 4.0満足度：4.02021/10/01
                            LED照明の固定に使用しました。
                            精度も問題なく、使用できています。
                            自身で図面を書くことと比べ、寸法抜けがなく
                            安心できます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            当社製品に使用しています
                            評価 4.0満足度：4.02020/02/14
                            製品内のリール装置の下側にほこり等が落ちないように、カバー(とよ)を急ぎで付けることになり使いました。自社でもこの部品は作ることも可能でしたが、装置の納期が厳しかったのでミスミから購入し、追加工してまとめ上げました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            L型ブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
