板金　取付板・ブラケット－凸曲げタイプ－ BLUES

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1921

評価 4.6平均満足度4.6 この商品のレビューをみる（5件）

通常価格(税別): -

税込価格: -

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！軽量化・省スペース化...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
タイプ：

BLUES
材質証明書：

対象

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

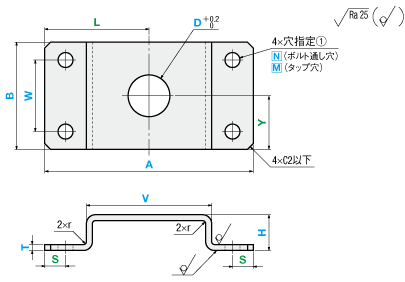

外形図

BLUES

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表
穴種	ボルト通し穴	タップ穴（並目）	公差付通し穴
Code	N	M	D
形状図	[ ! ]
形状図	[ ! ]d寸法は規格表下部「N加工寸法表」参照

型式		[ M ]材質	[ S ]表面処理
Type	材質記号	[ M ]材質	[ S ]表面処理
BLUES	SP	T0.8~3.2 : SPCC T4.5~6.0 : SPHC	−
	SPB		四三酸化鉄皮膜
	SPU		三価クロメート(白)
	SPK		三価クロメート(黒)
	AM	A5052	−
	AMW		アルマイト処理(白)
	AMB		アルマイト処理(黒)
	SUD	SUS304(2B)	−

規格表

型式

－

穴指定①
Code・呼び径

－

Type

－

材質記号

BLUES

－

A80

－

B40

－

T2.3

－

H20

－

V50

－

W30

－

L40

－

Y20

－

D20

型式

指定1mm単位

選択

指定1mm単位

穴指定①

Type

材質記号

Code/指定方法

BLUES

SP
SPB
SPU
SPK

30
～
200

20
～
200

0.8 ・ 1.0 ・ 1.2 ・ 1.6
2.3 ・ 3.2 ・ 4.5 ・ 6.0

10
～
100

min
15～

[ ! ]V≧H

指定
0.1mm単位

3~30
（0.5mm単位）

(ボルト通し穴)＊

(タップ穴)

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0

0(穴無し)
3・4・5

6・8・10

（選択）

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5
2.0 ・ 3.0 ・ 4.0

[ ! ]

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

＊N加工寸法

N指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N（ボルト通し穴）	M（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

Alteration	コーナーカット変更（4コーナー）

Code	CC
Spec.		CC＝指定1mm単位 [ ! ]1≦CC≦20 指定方法 CCを型式末尾に追加（例）～－CC10
￥/1Code	400

仕様・加工限界

[ ! ]1．許容差は下図を参照

<加工寸法の普通許容差>
商品	基準寸法の区分（A・H寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ加工品）	許容差（a・h）	±0.3	±0.5	±0.8	±1.2
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]2．バリ高さ0.1以下
[ ! ]3．曲げ角度公差±1°

[ ! ]4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。

[ ! ]5．下図のf,b,h,gの各部には加工限界があります。

T			f(穴と曲げの距離)					b (穴と断面との距離)	h	g
SPCC SPHC	A5052	SUS304	通し穴		タップ穴		公差付穴曲げと平行な長穴
SPCC SPHC	A5052	SUS304	L曲げ	Z・凸曲げ	L曲げ	Z・凸曲げ	公差付穴曲げと平行な長穴
0.8	ー	0.8	2	3	-	-	3.5	1	5	5
1.0	1.0	1.0	2	3	3	5.5	3.5	1	5.5	5.5
1.2	ー	1.2	2	3	3	5.5	3.5	1	5.5	5.5
1.6	1.5	1.5	2	3.5	3	6	4	1	6	6
2.3	2.0	2.0	2	4.5	3	7	5	1.5	7	7
3.2	3.0	3.0	2	6.5	3	9	7	1.5	9	9
4.5	ー	4.0	3	7.5	4	11	8(9)	2	11	11
6.0	ー	ー	3	14	4	16	15	2.5	16	18

[ ! ] T4.0・T4.5の曲げと平行な長穴のfは（9）となります。

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]6．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T			曲げ後R	ブレーキキズ
T			曲げ後R	位置	深さ
SPCC SPHC	A5052	SUS304	（r）	（e）	（d）
SPCC SPHC	A5052	SUS304	（r）	（e）	（d）
0.8	ー	0.8	0.8	5	0.1
1.0	1.0	1.0	1	5	0.1
1.2	ー	1.2	1.2	5	0.1
1.6	1.5	1.5	1.5	6	0.1
2.3	2.0	2.0	2.0	7.5	0.1
3.2	3.0	3.0	3.0	10.5	0.2
4.5	ー	4.0	4.0	13.5	0.3
6.0	ー	ー	6.0	17	0.5

[ ! ] 曲げと穴の位置が近い場合、rが小さくなることがあります。

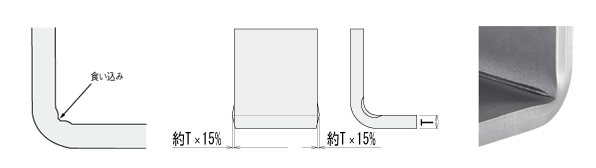

[ ! ]7．曲げによる食い込み、及び膨らみが付きます。

[ ! ]8．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

使用例

スイッチの取付板

型番リスト

表示件数:

型番	材質	表面処理	外形寸法 A(mm)	外形寸法 B(mm)	板厚 T(mm)	H(mm)	V(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BLUES-AM-A[30-200/1]-B[20-200/1]-T[1,1.5,2,3]-H[10-100/1]-V[15-200/1]

1個

-( - )

3日目

BLUES-AMB-A[30-200/1]-B[20-200/1]-T[1,1.5,2,3]-H[10-100/1]-V[15-200/1]

1個

-( - )

5日目

BLUES-AMW-A[30-200/1]-B[20-200/1]-T[1,1.5,2,3]-H[10-100/1]-V[15-200/1]

1個

-( - )

5日目

BLUES-SP-A[30-200/1]-B[20-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-H[10-100/1]-V[15-200/1]

1個

-( - )

3日目

BLUES-SPB-A[30-200/1]-B[20-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-H[10-100/1]-V[15-200/1]

1個

-( - )

5日目

BLUES-SPK-A[30-200/1]-B[20-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-H[10-100/1]-V[15-200/1]

1個

-( - )

5日目

BLUES-SPU-A[30-200/1]-B[20-200/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-H[10-100/1]-V[15-200/1]

1個

-( - )

5日目

BLUES-SUD-A[30-200/1]-B[20-200/1]-T[0.8,1,1.2,1.5,2,3,4]-H[10-100/1]-V[15-200/1]

1個

-( - )

3日目

基本情報

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂ける凸曲げ板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC				A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU	SPK	AM	AMW	AMB	SUD
30～120	20～100	0.8～1.6	1,870	2,040	2,040	2,020	1,940	2,890	3,060	2,160
		2.0～2.3	1,980	2,160	2,160	2,150	1,980	2,940	3,110	2,450
		3.0～3.2	2,000	2,180	2,180	2,170	2,080	3,030	3,200	2,470
		4.0～4.5	2,310	2,510	2,510	2,500	-	-	-	2,940
		6.0	2,310	2,510	2,510	2,500	-	-	-	-
	101～140	0.8～1.6	1,880	2,070	2,070	2,060	2,240	3,670	3,990	2,260
		2.0～2.3	2,040	2,260	2,260	2,250	2,280	3,710	4,030	2,590
		3.0～3.2	2,140	2,390	2,390	2,370	2,360	3,790	4,110	2,810
		4.0～4.5	2,420	2,700	2,700	2,690	-	-	-	3,390
		6.0	2,420	2,700	2,700	2,690	-	-	-	-
	141～200	0.8～1.6	1,920	2,140	2,140	2,130	2,510	4,430	4,710	2,350
		2.0～2.3	2,080	2,350	2,350	2,340	2,580	4,490	4,770	2,730
		3.0～3.2	2,260	2,550	2,550	2,540	2,660	4,580	4,850	3,120
		4.0～4.5	2,500	2,870	2,870	2,850	-	-	-	3,820
		6.0	2,500	2,870	2,870	2,850	-	-	-	-
121～200	20～100	0.8～1.6	1,880	2,080	2,080	2,070	2,360	3,490	3,640	2,240
		2.0～2.3	2,020	2,250	2,250	2,240	2,430	3,550	3,700	2,590
		3.0～3.2	2,240	2,500	2,500	2,490	2,510	3,640	3,780	2,970
		4.0～4.5	2,450	2,790	2,790	2,770	-	-	-	3,520
		6.0	2,500	2,870	2,870	2,850	-	-	-	-
	101～140	0.8～1.6	1,950	2,200	2,200	2,190	2,710	4,540	4,980	2,420
		2.0～2.3	2,100	2,400	2,400	2,390	2,790	4,770	5,060	2,820
		3.0～3.2	2,350	2,700	2,700	2,680	2,870	4,850	5,140	3,320
		4.0～4.5	2,610	3,030	3,030	3,010	-	-	-	4,000
		6.0	2,650	3,080	3,080	3,060	-	-	-	-
	141～200	0.8～1.6	1,980	2,280	2,280	2,270	3,110	5,550	5,830	2,580
		2.0～2.3	2,180	2,550	2,550	2,530	3,160	5,610	5,880	3,050
		3.0～3.2	2,430	2,840	2,840	2,820	3,250	5,700	5,980	3,640
		4.0～4.5	2,730	3,230	3,230	3,210	-	-	-	4,410
		6.0	2,770	3,260	3,260	3,240	-	-	-	-

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・AM・SUD

日目出荷

●SPB・SPU・SPK・AMW・AMB

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品板金　取付板・ブラケット－凸曲げタイプ－ BLUES	【ふっ素コーティング】板金　取付板・ブラケット－凸曲げタイプ－ BLUES	【クリーン洗浄品】板金　取付板・ブラケット－凸曲げタイプ－ BLUES	板金　取付板・ブラケット－凸曲げタイプ－ BLUJS	板金　取付板・ブラケット－凸曲げタイプ－ BLUFS	板金　取付板・ブラケット－凸曲げタイプ－ BLUZS	【ふっ素コーティング】板金　取付板・ブラケット－凸曲げタイプ－ BLUJS	【ふっ素コーティング】板金　取付板・ブラケット－凸曲げタイプ－ BLUFS	【クリーン洗浄品】板金　取付板・ブラケット－凸曲げタイプ－ BLUJS	【クリーン洗浄品】板金　取付板・ブラケット－凸曲げタイプ－ BLUFS	【クリーン洗浄品】板金　取付板・ブラケット－凸曲げタイプ－ BLUZS	【穴加工無料】無塗装パネルカバー型高耐食溶融めっき鋼板 RCVNL	板金取付板・ブラケット-Z曲げタイプ-SWCAS
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目～	9日目	6日目～	3日目～	3日目～	3日目～	9日目	9日目	6日目～	6日目～	6日目～	3日目	3日目～
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-
特性・用途	該当なし	すべり性	クリーン洗浄	該当なし	該当なし	該当なし	すべり性	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄	-	-
タイプ	BLUES	BLUES	BLUES	BLUJS	BLUFS	BLUZS	BLUJS	BLUFS	BLUJS	BLUFS	BLUZS	-	-
材質証明書	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	-	-

back next

板金　取付板・ブラケット－凸曲げタイプ－ BLUESのレビュー

評価 4.6 平均満足度：4.6 5件のレビュー

星５

60%
星４

40%
星３

0%
星２

0%
星１

0%

レビューを書く

作業用機械のキャスター取り付け用の台座

評価 4.0満足度：4.02019/12/30

「外形図・規格表」の「仕様・加工限界」の「5.」に、「曲げr値は板厚程度です」とありましたが、SPCC(SPHC) の板厚 4.5 mm で4個注文したところ、4個とも曲げrは 1 mm 程度でした。
（ほぼ曲げrが無く、直角に近く曲がっていました。）

曲げr以外の指定したサイズは正確に加工されていたのですが、曲げrが少なかったらVをもっと短くできたので、曲げr表記がもうちょっと正確だと良いと感じました。

材質によって異なるのかもしれませんが、曲げr の表記を素材別などもっと細かく書くか、「板厚程度」ではなく「最大で板厚程度」といった表記にすべきだと思います。

もっと読む閉じる
