板金　取付板・ブラケット－凸曲げタイプ－ BLUFS

板金　取付板・ブラケット－凸曲げタイプ－ BLUFS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！軽量化・省スペース化...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定8件の候補があります。

Loading...

外形図・規格表

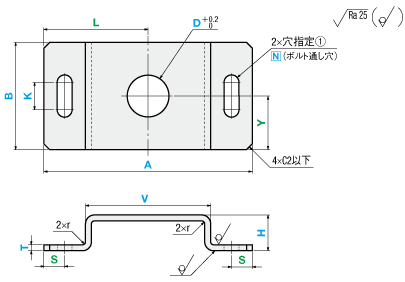

外形図

BLUFS
[ ! ]緑色のパラメータは省略可能です。 省略した場合、センターに対して均等配置になります。 詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>> こちら
■穴種選択表
穴種ボルト通し穴公差付通し穴
CodeND
形状図
[ ! ]
    
[ ! ]d寸法は規格表下部
  「N加工寸法表」参照
型式[ M ]材質[ S ]表面処理
Type材質記号
BLUFSSP T0.8~3.2 : SPCC
 T4.5~6.0 : SPHC 		−
SPB四三酸化鉄皮膜
SPU三価クロメート(白)
SPK三価クロメート(黒)
AMA5052−
AMWアルマイト処理(白)
AMBアルマイト処理(黒)
SUDSUS304(2B)−

規格表

型式－A－B－T－H－V－S－穴指定①
Code・呼び径		－K L－Y－D
   －
Type－材質記号
BLUFS－SP－A80－B40－T2.3－H20－V50－S7－N3－K8－L40－Y20－D20

型式指定1mm単位選択指定1mm単位S穴指定①KLYD
Type材質記号ABTHVCode/指定方法
BLUFSSP
SPB
SPU
SPK		30
～
200		20
～
200		0.8 ・ 1.0 ・ 1.2 ・ 1.6
2.3 ・ 3.2 ・ 4.5 ・ 6.0		10
～
100		min
15～

[ ! ]V≧H		指定
0.1mm単位		 指定
0.1mm単位

[ ! ]K≦N×5		3~30

（0.5mm単位）

N
 (ボルト通し穴)
AM
AMW
AMB		1.0 ・ 1.5 ・ 2.0 ・ 3.00・3・4・5
6・8・10
（選択）
SUD0.8 ・ 1.0 ・ 1.2 ・ 1.5
2.0 ・ 3.0 ・ 4.0		 [ ! ]


[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N加工寸法表

N指定値通し穴径(d)
0(穴無し)
33.5
44.5
55.5
66.5
89
1011



追加工

Alterationコーナーカット変更（4コーナー）
CodeCC
Spec. CC＝指定1mm単位
[ ! ]1≦CC≦20
指定方法
CCを型式末尾に追加
（例）～－CC10
￥/1Code400

仕様・加工限界

[ ! ]1．許容差は下図を参照

 <加工寸法の普通許容差>
 商品基準寸法の区分
（A・H寸法）		6以下6を超え
30以下		30を超え
120以下		120を超え
400以下
 板金（曲げ加工品）許容差（a・h）±0.3±0.5±0.8±1.2
 ※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]2．バリ高さ0.1以下
[ ! ]3．曲げ角度公差±1°
[ ! ]4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。

[ ! ]5．長穴は寸法により下記形状となる可能性があります。

   （取付穴の機能に支障がない程度です）


[ ! ]6．下図のf,b,h,gの各部には加工限界があります。

Tf(穴と曲げの距離)b
(穴と断面
との距離)		hg
SPCC
SPHC		A5052SUS304通し穴タップ穴公差付穴
曲げと平行な長穴
L曲げZ・凸曲げL曲げZ・凸曲げ
0.8ー0.823--3.5155
1.01.01.02335.53.515.55.5
1.2ー1.22335.53.515.55.5
1.61.51.523.5364166
2.32.02.024.53751.577
3.23.03.026.53971.599
4.5ー4.037.54118(9)21111
6.0ーー314416152.51618

[ ! ] T4.0・T4.5の曲げと平行な長穴のfは（9）となります。

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]7．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T曲げ後Rブレーキキズ
位置深さ
SPCC
SPHC		A5052SUS304（r）（e）（d）
0.8ー0.80.850.1
1.01.01.0150.1
1.2ー1.21.250.1
1.61.51.51.560.1
2.32.02.02.07.50.1
3.23.03.03.010.50.2
4.5ー4.04.013.50.3
6.0ーー6.0170.5

[ ! ] 曲げと穴の位置が近い場合、rが小さくなることがあります。

[ ! ]8．曲げによる食い込み、及び膨らみが付きます。

[ ! ]9．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観
 なし四三酸化鉄皮膜三価クロメート（白）三価クロメート（黒）
SPSPBSPUSPK
SPCC
T0.8～3.2
SPHC
T4.5～6.0
SS400
（黒皮）
T9.0
 なしアルマイト処理（白）アルマイト処理（黒）
AMAMWAMB
A5052
 なし
SUD
SUS304（2B)
T0.8～6.0
SUS304（No.1）
T9.0

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
外形寸法 A(mm)
外形寸法 B(mm)
板厚 T(mm)
H(mm)
V(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A5052
なし
30 ～ 200
20 ～ 200
1 ～ 3
10 ～ 100
15 ～ 200
A5052
なし
10

1個

-( - )

3日目

A5052
アルマイト処理(黒)
30 ～ 200
20 ～ 200
1 ～ 3
10 ～ 100
15 ～ 200
A5052
アルマイト処理
10

1個

-( - )

5日目

A5052
アルマイト処理(白)
30 ～ 200
20 ～ 200
1 ～ 3
10 ～ 100
15 ～ 200
A5052
アルマイト処理
10

1個

-( - )

5日目

SPCC/SPHC
なし
30 ～ 200
20 ～ 200
0.8 ～ 6
10 ～ 100
15 ～ 200
SPCC（T0.8～3.2）/SPHC（T4.5～6.0）
なし
10

1個

-( - )

3日目

SPCC/SPHC
四三酸化鉄皮膜
30 ～ 200
20 ～ 200
0.8 ～ 6
10 ～ 100
15 ～ 200
SPCC（T0.8～3.2）/SPHC（T4.5～6.0）
四三酸化鉄皮膜
10

1個

-( - )

5日目

SPCC/SPHC
三価クロメート(黒)
30 ～ 200
20 ～ 200
0.8 ～ 6
10 ～ 100
15 ～ 200
SPCC（T0.8～3.2）/SPHC（T4.5～6.0）
三価クロメート
10

1個

-( - )

5日目

SPCC/SPHC
三価クロメート(白)
30 ～ 200
20 ～ 200
0.8 ～ 6
10 ～ 100
15 ～ 200
SPCC（T0.8～3.2）/SPHC（T4.5～6.0）
三価クロメート
10

1個

-( - )

5日目

SUS304（2B）
なし
30 ～ 200
20 ～ 200
0.8 ～ 4
10 ～ 100
15 ～ 200
SUS304
なし
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【板厚追加】板厚0.8~1.2mm、6mmを追加しました！
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
鉄・アルミ・ステンレスからご選定頂ける凸曲げ板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。

技術情報

技術情報

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ABT本体価格 ￥基準単価
SPCC / SPHCA5052SUS304
処理無し四三酸化
鉄皮膜		三価
クロメート
（白）		三価
クロメート
（黒）		処理無しアルマイト
処理
（白）		アルマイト
処理
（黒）		処理無し
SPSPBSPUSPKAMAMWAMBSUD
30～12020～1000.8～1.6
1,870
2,000
2,040
2,020
1,940
2,890
3,060
2,160
2.0～2.3
1,980
2,130
2,160
2,150
1,980
2,940
3,110
2,450
3.0～3.2
2,000
2,150
2,180
2,170
2,080
3,030
3,200
2,470
4.0～4.5
2,310
2,480
2,510
2,500
---
2,940
6.0
2,310
2,480
2,510
2,500
----
101～1400.8～1.6
1,880
2,040
2,070
2,060
2,240
3,670
3,990
2,260
2.0～2.3
2,040
2,230
2,260
2,250
2,280
3,710
4,030
2,590
3.0～3.2
2,140
2,340
2,390
2,370
2,360
3,790
4,110
2,810
4.0～4.5
2,420
2,660
2,700
2,690
---
3,390
6.0
2,420
2,660
2,700
2,690
----
141～2000.8～1.6
1,920
2,110
2,140
2,130
2,510
4,430
4,710
2,350
2.0～2.3
2,080
2,310
2,350
2,340
2,580
4,490
4,770
2,730
3.0～3.2
2,260
2,510
2,550
2,540
2,660
4,580
4,850
3,120
4.0～4.5
2,500
2,810
2,870
2,850
---
3,820
6.0
2,500
2,810
2,870
2,850
----
121～20020～1000.8～1.6
1,880
2,050
2,080
2,070
2,360
3,490
3,640
2,240
2.0～2.3
2,020
2,220
2,250
2,240
2,430
3,550
3,700
2,590
3.0～3.2
2,240
2,460
2,500
2,490
2,510
3,640
3,780
2,970
4.0～4.5
2,450
2,720
2,790
2,770
---
3,520
6.0
2,500
2,810
2,870
2,850
----
101～1400.8～1.6
1,950
2,160
2,200
2,190
2,710
4,540
4,980
2,420
2.0～2.3
2,100
2,350
2,400
2,390
2,790
4,770
5,060
2,820
3.0～3.2
2,350
2,640
2,700
2,680
2,870
4,850
5,140
3,320
4.0～4.5
2,610
2,970
3,030
3,010
---
4,000
6.0
2,650
3,020
3,080
3,060
----
141～2000.8～1.6
1,980
2,240
2,280
2,270
3,110
5,550
5,830
2,580
2.0～2.3
2,180
2,490
2,550
2,530
3,160
5,610
5,880
3,050
3.0～3.2
2,430
2,780
2,840
2,820
3,250
5,700
5,980
3,640
4.0～4.5
2,730
3,160
3,230
3,210
---
4,410
6.0
2,770
3,190
3,260
3,240
----
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜34〜78〜1920〜3940〜100101～
値引率基準価格35%40%50%50%お見積り
出荷日通常＋2日＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

材質記号
●SP・AM・SUD

 3 日目出荷


●SPB・SPU・SPK・AMW・AMB

 5 日目出荷

出荷日については、こちらをご覧ください。
