【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.2平均満足度4.2 この商品のレビューをみる（31件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬...

詳細情報を確認する

  • セット品/単品：
    セット品
  • レール種類：
    標準レール
  • 精度規格：
    並級
  • 予圧種類：
    普通すきま
  • 材質：
    炭素鋼
  • リテーナ：
    なし
  • 転動体：
    ボール
  • ボール配列：
    中・重荷重タイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    リチウム系石けん基グリース(標準)
  • 表面処理：
    なし
  • 材質証明書：
    対象
  • 材質証明書：材質：
    レール：SCM415|ブロック：SCM415

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

シリンダによるコンパクトガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定28件の候補があります。

Loading...

外形図

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

材質
（硬度）		ブロック種類レール長
タイプ
1		タイプA
2		高さ(H)
B
1ブロック2ブロック
炭素鋼
［レール：S55C］
［ブロック：SCM420H］
（58～62HRC）		標準ブロック標準長さ（定寸）C-SXRC-SX2R24
28
33
42
10mm指定（指定寸）C-SXRLC-SX2RL
ワイドブロック
タップ穴		標準長さ（定寸）C-SXWTC-SX2WT24
28
33
10mm指定（指定寸）C-SXWTLC-SX2WTL

1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

[ ! ]耐熱温度は−20〜80℃になります。

[ NG ]ブロック及びレールの単品購入はできません。



型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 24

C-SXRL 24 -950-（B3）※
A B
商品タイプ（型式）  レール長さ（L） （追加工）

外形図

【FA新商品】【C-VALUE】重荷重用リニアガイド普通すきま:関連画像標準ブロック ワイドブロック
[！]既存規格品とC-VALUE品の取り付け寸法は同じです。（H寸法24のレールザグリ穴寸法のみ異なります。）
[！]L寸指定タイプのG寸法は下表と異なります。詳細はこちら
[ NG ]ブロック及びレールの単品購入はできません。

規格表

ブロック
タイプ		HL
3		ブロック寸法レール寸法
WL1BCS×ℓL2KTCbグリースニップルH1W1W2Caザグリ穴FG
4
取付穴ET1d1×d2×h
標準
ブロック		24100～1480
(160)		3455.92626M4×539.520.86.20.5M4×P0.775.513159.50.54.5×7.5×66020
28100～1960
(160)		4266.73232M5×546.723.47.20.5M6×P1144.516.520110.56×9.5×8.56020
33100～1960
(220)		48803535M6×65927.28.151.0M6×P1144.5202312.50.97×11×96020
42120～1960
(280)		6095.34040M8×869.3358.51.0M6×P11482328161.09×14×128020
ワイド
ブロック		24100～1480
(160)		5255.94126M5×739.520.87-M4×P0.775.5131518.50.54.5×7.5×66020
28100～1960
(160)		5966.74932M6×946.723.49-M6×P1144.516.52019.50.56×9.5×8.56020
33100～1960
(220)		73806035M8×105927.210-M6×P1144.52023250.97×11×96020

3( )内寸法は2ブロックタイプの最短レール長さです。

4L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

[ ! ]サイズ24はレールザグリ穴サイズが当社類似品と異なります。ご注意ください。

[ ! ]グリースニップル：H24はストレート、H28以上は横向きタイプになります。

[ ! ]グリースニップルはねじ込み式のため、位置を変更可能です。

[ ! ]レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

[ NG ]ブロック及びレールの単品購入はできません。

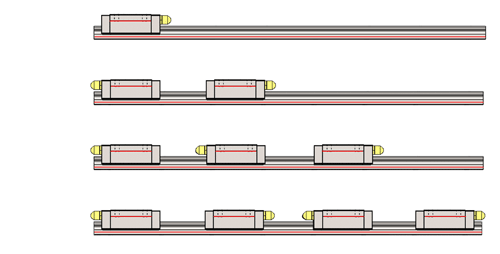

■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )		レール長さ
( L )		10mm指定
追加価格
5
24(100)160220280340400460520580640700760820880940100010601120118012401300136014201480        ￥500
28(100)16022028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥600
33(100)(160)22028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥800
42(120)(200)2803604405206006807608409201000108011601240132014001480156016401720180018801960        ￥800

5指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SXRL24-350のとき　C-SXR24-400の価格 （5,440） + 500 = 5,940円

[ ! ]( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

H基本定格荷重6静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着ブロックガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m		標準
kg		ワイド
kg
244.99.748.448.475.7230.7230.7151.40.130.171.32
287.714.181.981.9150.4393.1393.1300.80.180.242.28
3310.619.7141.2141.2240.8674.4674.4481.60.30.443.17
4215.528.1239.9239.9414.81137.01137.0829.60.77-4.54

6基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H24の許容荷重（kN）⇒ 9.7/2＝4.85 （約495kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント

追加工

Code追加工仕様注意事項
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		[ ! ]型式は1ブロックで指定ください。
  （× C-SX2R24-880-B4）
[ ! ]価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
B3：¥/1CodeB4：¥/1Code
C-SXRC-SXWTC-SXRC-SXWT
245,1405,2307,7207,840
285,2205,1807,8307,770
335,6405,6508,4408,470
429,960−11,910−

■B3・B4指定時選定最短レール長さ
HB3(3ブロック)B4(4ブロック)
24340400
28400460
33440520
42440520

製品比較情報
  ▼現在の商品ページはこちら
 当社類似品
SXR24		エコノミーシリーズ
C-SXR24
ラジアルすき間(㎛)-4 ～ +2-4 ～ +4
高さH寸法許容差(㎛)±100±120
高さHペア相互差(㎛)2040
幅W2相互差(㎛)2040
走り平行度(㎛)詳細はこちら
基本定格荷重 動定格(kN)8.64.9
基本定格荷重 静定格(kN)14.29.7
静的許容モーメント MA(N・m)6948.4
静的許容モーメント MB(N・m)6948.4
静的許容モーメント MC(N・m)9875.7
RoHS10対応対応

関連部品 型式対応表

ブロック
形状		高さ(H)リニアガイドクランパーレール取付穴
キャップ		リニアガイド用高さ調整ブロック
＜エコノミータイプ＞		リニアガイド用高さ調整ブロック
＜高精度タイプ＞
ノブ
タイプ		クランプ
タイプ		一般構造用鋼アルミ合金S45C相当アルミ合金
フリー側基準側フリー側基準側フリー側
標準24エコノミーシリーズ品には
使用できません		－－－－－－－
28PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
33PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
42－－－－－－－
ワイド24－－－－－－－
28PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
33PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
[ ! ]ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら

型番リスト

表示件数:
  1. 1
型番
ブロック形状
ブロック数
レール幅 W1(mm)
組付時高さ H(mm)
レール長さ L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
静的許容モーメント MA(N・m)
静的許容モーメント MB(N・m)
静的許容モーメント MC(N・m)
呼び型番
ブロック取付穴ピッチ（幅方向）(mm)
ブロック取付穴ピッチ（長さ方向）(mm)
ブロック取付穴径
レール取付穴ピッチ(mm)
レール取付穴径
L寸法タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[標準] 標準ブロック
2
15
24
160 ～ 1480
4900
9700
48.4
48.4
75.7
15
26
26
M4
60
4.5
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
20
28
160 ～ 1960
7700
14100
81.9
81.9
150.4
20
32
32
M5
60
6
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
23
33
220 ～ 1960
10600
19700
141.2
141.2
240.8
25
35
35
M6
60
7
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
28
42
280 ～ 1960
15500
28100
239.9
239.9
414.8
30
40
40
M8
80
9
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
15
24
170 ～ 1470
4900
9700
48.4
48.4
75.7
15
26
26
M4
60
4.5
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
20
28
170 ～ 1950
7700
14100
81.9
81.9
150.4
20
32
32
M5
60
6
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
23
33
230 ～ 1950
10600
19700
141.2
141.2
240.8
25
35
35
M6
60
7
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
28
42
290 ～ 1950
15500
28100
239.9
239.9
414.8
30
40
40
M8
80
9
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
15
24
160 ～ 1480
4900
9700
48.4
48.4
75.7
15
41
26
M5
60
4.5
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
20
28
160 ～ 1960
7700
14100
81.9
81.9
150.4
20
49
32
M6
60
6
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
23
33
220 ～ 1960
10600
19700
141.2
141.2
240.8
25
60
35
M8
60
7
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
15
24
170 ～ 1470
4900
9700
48.4
48.4
75.7
15
41
26
M5
60
4.5
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
20
28
170 ～ 1950
7700
14100
81.9
81.9
150.4
20
49
32
M6
60
6
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
23
33
230 ～ 1950
10600
19700
141.2
141.2
240.8
25
60
35
M8
60
7
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
15
24
100 ～ 1480
4900
9700
48.4
48.4
75.7
15
26
26
M4
60
4.5
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
20
28
100 ～ 1960
7700
14100
81.9
81.9
150.4
20
32
32
M5
60
6
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
23
33
100 ～ 1960
10600
19700
141.2
141.2
240.8
25
35
35
M6
60
7
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
28
42
120 ～ 1960
15500
28100
239.9
239.9
414.8
30
40
40
M8
80
9
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
15
24
110 ～ 1470
4900
9700
48.4
48.4
75.7
15
26
26
M4
60
4.5
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
20
28
110 ～ 1950
7700
14100
81.9
81.9
150.4
20
32
32
M5
60
6
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
23
33
110 ～ 1950
10600
19700
141.2
141.2
240.8
25
35
35
M6
60
7
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
28
42
130 ～ 1950
15500
28100
239.9
239.9
414.8
30
40
40
M8
80
9
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
15
24
100 ～ 1480
4900
9700
48.4
48.4
75.7
15
41
26
M5
60
4.5
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
20
28
100 ～ 1960
7700
14100
81.9
81.9
150.4
20
49
32
M6
60
6
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
23
33
100 ～ 1960
10600
19700
141.2
141.2
240.8
25
60
35
M8
60
7
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
15
24
110 ～ 1470
4900
9700
48.4
48.4
75.7
15
41
26
M5
60
4.5
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
20
28
110 ～ 1950
7700
14100
81.9
81.9
150.4
20
49
32
M6
60
6
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
23
33
110 ～ 1950
10600
19700
141.2
141.2
240.8
25
60
35
M8
60
7
指定タイプ
10

1個

-( - )

7日目～

  1. 1

Loading...

詳細情報

基本情報


装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬送部やラフな位置決め）にはエコノミーシリーズをご検討ください。ミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品 潤滑ユニットMX関連部品
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表


■標準長さ（定寸）タイプ価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H定寸
L		￥基準単価
1ブロック2ブロック
C-SXRC-SXWTC-SX2RC-SX2WT
241004,1404,930−−
1604,1404,9307,2909,640
2204,4205,2307,2908,560
2804,7705,5807,6408,920
3405,1005,9107,9609,250
4005,4406,2708,3109,610
4605,8006,6308,6609,970
5206,1406,9909,01010,330
5806,4907,3509,37010,700
6406,8507,7109,72011,060
7007,2008,07010,06011,420
7607,5408,43010,41011,770
8207,9008,79010,76012,130
8808,2809,19011,14012,520
9408,6609,57011,53012,920
10009,08010,00011,94013,340
10609,56010,51012,43013,840
112010,04011,01012,92014,350
118010,44011,41013,30014,740
124010,83011,79013,69015,140
130011,22012,19014,07015,540
136011,59012,58014,46015,930
142011,97012,98014,84016,330
148012,36013,38015,21016,720
281004,8305,680−−
1604,8305,6807,9209,280
2204,8305,6807,9209,280
2805,2206,0708,3109,680
3405,5806,4408,66010,040
4005,9206,8009,01010,400
4606,2707,1509,37010,760
5206,6207,5109,72011,120
5807,0007,90010,09011,520
6407,3308,24010,41011,840
7007,6808,59010,76012,200
7607,9908,92011,07012,520
8208,3409,28011,43012,880
8808,7209,68011,82013,280
9409,08010,04012,16013,640
10009,45010,42012,55014,040
10609,86010,84012,94014,440
112010,26011,25013,34014,850
118010,65011,66013,75015,270
124011,05012,07014,14015,680
130011,77012,81014,86016,420
136012,48013,54015,57017,160
142012,90013,98015,99017,580
148013,32014,40016,40018,000
154013,72014,83016,82018,430
160014,13015,25017,23018,850
166014,55015,68017,65019,280
172014,97016,10018,06019,710
178015,39016,53018,48020,130
184015,80016,95018,88020,550
190016,22017,38019,30020,980
196016,63017,82019,71021,420

H定寸
L		￥基準単価
1ブロック2ブロック
C-SXRC-SXWTC-SX2RC-SX2WT
331005,5006,490−−
1605,5006,490−−
2205,5006,4908,78010,430
2805,9206,9209,20010,860
3406,3007,3209,58011,250
4006,6807,7109,97011,650
4607,0808,11010,35012,030
5207,4508,50010,74012,430
5807,8308,89011,11012,820
6408,2209,28011,49013,220
7008,6209,70011,91013,640
7609,08010,17012,36014,100
8209,49010,60012,76014,530
8809,91011,02013,18014,950
94010,32011,46013,59015,380
100010,76011,91014,04015,840
106011,19012,36014,47016,280
112011,62012,79014,90016,720
118012,07013,26015,36017,190
124012,51013,71015,80017,650
130013,27014,48016,54018,420
136014,01015,25017,29019,180
142014,49015,74017,77019,680
148014,97016,23018,25020,170
154015,44016,72018,72020,660
160015,91017,20019,18021,140
166016,39017,70019,66021,630
172016,86018,18020,14022,110
178017,34018,67020,62022,600
184017,80019,16021,09023,100
190018,28019,64021,56023,580
196018,75020,12022,03024,060
421206,960−−−
2006,960−−−
2806,960−11,010−
3607,280−11,340−
4407,990−12,040−
5208,700−12,740−
6009,400−13,450−
68010,100−14,160−
76010,810−14,860−
84011,520−15,570−
92012,220−16,270−
100012,930−16,980−
108013,630−17,680−
116014,340−18,380−
124015,040−19,090−
132015,740−19,800−
140016,450−20,500−
148017,160−21,210−
156017,860−21,910−
164018,570−22,620−
172019,270−23,320−
180019,980−24,030−
188020,680−24,740−
196021,390−25,440−
■L寸指定（10mm単位）タイプ追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
1ブロック2ブロック
C-SXRLC-SXWTLC-SX2RLC-SX2WTL
24500500500500
28600600600600
33800800800800
42800−800−
[ ! ]L寸指定（10mm単位）タイプ
　指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
　（例）C−SXRL24−350のとき
　　　C−SXR24−400（定寸タイプ）　5,440＋500＝5,940円

納期

●　　　部

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●　　　部以外

 7 日目出荷

[ ! ]本商品の稼働日には、土・祝日を含みません。


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■許容荷重
kgf＝N×0.101972
H基本定格荷重静的許容モーメント質量
C(動)
kN		Co
kN		MA
N・m		MB
N・m		MC
N・m		ブロック　kgガイドレールkg/m
標準ワイド
244.99.748.448.475.70.130.171.32
287.714.181.981.9150.40.180.242.28
3310.619.7141.2141.2240.80.30.443.17
4215.528.1239.9239.9414.80.77－4.54
■予圧と精度基準
普通すきまタイプ
ラジアルすきま(μm)
H24ー4〜＋4
H28ー5〜＋5
H33ー6〜＋6
H42ー7〜＋7


寸法精度(μm)
高さHの寸法許容差±120
高さHの相互差40
幅W2の寸法許容差±120
幅W2の相互差40
A面に対するC面の走り平行度こちらを
参照
B面に対するD面の走り平行度
■使用上の注意
[ ! ]本商品は総ボールタイプです。ブロックにはボール脱落防止の保持器が装着されています。ブロックの取り扱いは>>こちらを参照ください。
[ ! ]ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
[ ! ]基準面はブロックとレールに太溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を
保証しております。
レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。
■その他
・リチウム石けん基グリース（昭和シェル製アルバニアグリースS2）封入済み。
・グリースニップル：H24はストレート、H28，33は横向きタイプになります。
・グリースニップルはねじ込み式のため、位置を変更可能です。
・リニアガイドの取り付けとメンテナンスについては>>こちらを参照下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

    【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

    【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

      【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

      【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

        【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

        【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

          中荷重・重荷重用リニアガイド ステンレス

          中荷重・重荷重用リニアガイド ステンレス

            中荷重・重荷重用リニアガイド ノック穴付

            中荷重・重荷重用リニアガイド ノック穴付

              重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

              重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                  リテーナー入り静音式 リニアガイドウェイ QEシリーズ

                  リテーナー入り静音式 リニアガイドウェイ QEシリーズ

                    リテーナー入り静音式 リニアガイドウェイ QHシリーズ

                    リテーナー入り静音式 リニアガイドウェイ QHシリーズ

                      リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ

                      リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ

                        【ブロック単品】ボールリテーナ入りLMガイド 世界標準 SHS形

                        【ブロック単品】ボールリテーナ入りLMガイド 世界標準 SHS形

                          リニアガイドウェイ HGシリーズ 4条列高負荷荷重形

                          リニアガイドウェイ HGシリーズ 4条列高負荷荷重形
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ HIWIN（ハイウィン） HIWIN（ハイウィン） HIWIN（ハイウィン） ＴＨＫ HIWIN（ハイウィン）
                            通常価格 - - - - - - - - - - - 6,579円～ -
                            通常出荷日 7日目～   7日目～   7日目～   7日目～   5日目   5日目   5日目   5日目   4日目   4日目   4日目   在庫品1日目   当日出荷可能 4日目～
                            セット品/単品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 ブロック単品 セット品
                            レール種類 標準レール 標準レール 標準レール 標準レール 標準レール 標準レール 標準レール 標準レール 標準 標準 標準 標準 標準
                            精度規格 並級 並級 並級 並級 並級 並級 並級 並級 上級 上級 上級 並級 上級
                            予圧種類 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 標準 標準 標準 普通 標準
                            材質 炭素鋼 炭素鋼 炭素鋼 炭素鋼 ステンレス 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼

                            【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイドのレビュー

                            評価 4.2 平均満足度：4.2 31件のレビュー
                            1. 星５
                              39%
                            2. 星４
                              45%
                            3. 星３
                              16%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具のスライド
                            評価 4.0満足度：4.02016/11/09
                            やや、転がり抵抗とゴロゴロ音が強いが、
                            よほど精密な装置でなければこれで十分。コスト的にも大満足。
                            固定用の取付タップが未加工の物が納品され、製造工程の管理強化を望む。

                            もっと読む 閉じる

                            8人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            搬送
                            評価 5.0満足度：5.02016/08/17
                            CAD未対応なのが設計的に手間となり選定し難いが
                            高精度の機器でなければ十分な能力があり、汎用性が高い。
                            何よりもコストも大きな魅力。

                            もっと読む 閉じる

                            6人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            トグルクランプ用ガイド
                            評価 5.0満足度：5.02017/07/26
                            現状大手メーカなら部品納期が2ヶ月以上かかるところが3週間程で
                            届きました。価格も半値以下！
                            性能も問題ありません。
                            使用方法によってはおすすめです。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            組立用ジグ
                            評価 5.0満足度：5.02025/02/03
                            スライドするだけの箇所に使用しました。
                            精度がいらないのでこれで十分です。
                            ガタが大きいわけでもなくコスト的にも満足です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備製作
                            評価 5.0満足度：5.02025/02/03
                            納期がなかったときにミスミからの手配で間に合うことができました。
                            価格もC-VALUEということでコスト面でもメリットがありました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            31件全て見る

                            よくあるご質問（FAQ）

                            Q 天地逆でも使用可能でしょうか？
                            A
                            基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。
                            Q 走り平行度はサイズと長さによってどのくらい変わるでしょうか？
                            A
                            走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02
                            Q 取付の平面度はどのくらいでしょうか？
                            A
                            基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/
                            Q リニアガイドのグリスアップ期間はどのくらいでしょうか？
                            A
                            通常6ヶ月ごとに給油してください。 走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとを推奨します。※上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は 適宜給油間隔を縮める必要があります。潤滑ユニットMXをご使用頂くことで、給油間隔を大幅に延長することが可能です。推奨グリースガンはMG70です。
                            Q 2本のレールを平行にして使用する場合、どのように調整すればよいでしょうか？
                            A
                            以下のページにて取付方法をご参照ください。https://jp.misumi-ec.com/special/linearguide/attachment/process/
                            Q 許容荷重はどのように計算されているでしょうか？
                            A
                            計算の実例は以下のページをご参照ください。https://jp.misumi-ec.com/special/linearguide/support/また、計算ツールは以下のリンクからダウンロード頂けます。(ソフト名：リニアガイド・ボールねじ技術計算ソフトVer.2.0)https://jp.misumi-ec.com/maker/misumi/mech/soft/
                            Q ブロックを組み替えて、向きを180度変更することは可能でしょうか？
                            A
                            ブロックの着脱は精度保証外となるため推奨していません。(互換タイプは着脱可)
                            Q ブロックに付いているグリースニップルの取り付け位置は変更できるでしょうか？
                            A
                            グリースニップルはねじ込み式のため、位置を変えて使用することができます。グリースニップルのねじサイズは、商品ページ「外形図・規格表」タブ内の規格表をご参照ください。
                            Q 複数ブロックを取り付ける場合のグリースニップル位置はどうなっているでしょうか？
                            A
                            「外形図・規格表」タブ内の"追加工"にイメージ図を掲載しておりますので、そちらをご確認ください。
                            Q この製品に使えるリニアガイドクランパーはあるでしょうか？
                            A
                            申し訳ありませんが、C-VALUE品に使用可能なクランパーは取り扱いがありません。

                            その他のよくあるご質問（7件）を見る 閉じる

                            リニアガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
