マイクロフォトセンサ 超小型タイプ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 970円 ～ 1,050円
- 税込価格
- 1,067円 ～ 1,155円
・3つの保護回路を標準装備（電源逆接続保護回路／出力逆接続保護回路／出力短絡保...
-
- 検出距離(mm)：
- 6
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
（標準型）
（L型）
（F型）
（R型）
（U型）
規格表
| 型式 |
| FPML25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 形状 | 型式 | 検出距離 | 出力形態 | 動作モード | ￥基準単価 |
| 標準型 | FPMK25 | 6mm (固定) | NPNトランジスタ オープンコレクタ | 入光時ON 遮光時ON 2出力装備 | 960 |
| L型 | FPML25 | ||||
| F型 | FPMF25 | ||||
| R型 | FPMR25 | ||||
| U型 | FPMU25 |

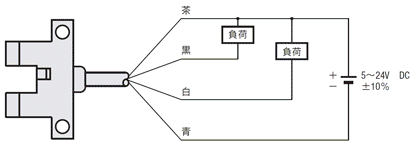

| リード線の色 | 出力動作 | |
| 出力1 | 黒 | 入光時ON |
| 出力2 | 白 | 遮光時ON |
タイプ | 超小型タイプ | ||
型式 | FPM□25 | ||
| 検出距離 | 6mm（固定） | ||
| 最小検出物体 | 0.8×1.2mm不透明体 | ||
| 応差（ ヒ ス テ リシ ス ） | 0.05mm以下 | ||
| 繰り返し精度 | 0.01mm以下 | ||
| 電源電圧 | 5～24V DC±10％ リップルP－P10％以下 | ||
| 消費電流 | 15mA以下 | ||
| 出力 | NPNトランジスタ・オープンコレクタ | ||
・最大流入電流：50mA | |||
・印加電圧：30V DC以下（出力－0V間） | |||
・残留電圧：2V以下（流入電流50mAにて） | |||
1V以下（流入電流16mAにて） | |||
| 出 力 動 作 | 入光時ON/遮光時ON 2出力装備 | ||
| 応答時間 | 入光時：20μs以下、遮光時：80μs以下 | ||
（応答周波数3kHz以上（）注1） | |||
| 動作表示灯 | 橙色LED（入光時点灯） | ||
| 耐 環 境 性 | 使 用 周 囲 温 度（注2） | －25～＋55℃（但し、結露および氷結しないこと）、保存時：－30～＋80℃ | |
| 使 用 周 囲 湿 度 | 5～85％RH、保存時：5～95％RH | ||
| 使 用 周 囲 照 度 | 蛍光灯光：受光面照度1,000ℓx以下 | ||
| 耐 電 圧 | AC1,000V 1分間 充電部一括・ケース間 | ||
| 絶 縁 抵 抗 | DC250Vメガにて50MΩ以上 充電部一括・ケース間 | ||
| 耐 振 動 | 耐久10～2,000Hz 複振幅1.5mm XYZ各方向2時間 | ||
| 耐 衝 撃 | 耐久15,000m/s（2 約1,500G） XYZ各方向3回 | ||
| 投光 素 子 | 赤外LED（非変調式） | ||
| 材質 | ケース：PBT、表示部：ポリカーボネート | ||
| ケーブル | Φ2.5 4芯キャブタイヤケーブルPVC1m付 導体断面積：0.09mm2 構成：Φ0.127×7本 絶縁体外径：Φ0.65 | ||
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100mまで延長可能 | ||
| 質量 | 約10g | ||
（注2)：周囲温度＋50℃以上で使用する場合、必ず金属体に取り付けてください。
（注3)：指定のない測定条件は、使用周囲温度=＋23℃です。
[ ! ]電源逆接続保護回路および出力短絡保護回路は装備していませんので、配線は確実に行なってください。
[ ! ]使用しない出力線は、必ず絶縁処理してください。

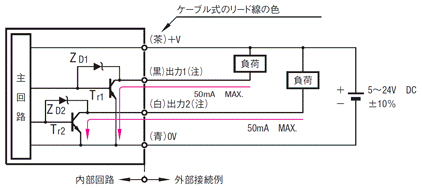

記号…ZD1、ZD2：サージ電圧吸収用ツェナーダイオード
Tr1、Tr2：NPN出力トランジスタ
[ ! ]マイクロフォトセンサー概要はこちらをご参照ください。
型番リスト
- 表示件数:
| 型番 |
形状 |
ヘッド最大 幅(mm) |
ヘッド最大 高さ(mm) |
ヘッド最大 長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
・3つの保護回路を標準装備（電源逆接続保護回路／出力逆接続保護回路／出力短絡保護回路） 誤配線によるセンサ故障の不安を大幅に軽減 ・保護構造IP64
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
マイクロフォトセンサ 超小型タイプのレビュー
ただ、ＦＰＭＦ24が廃版になって、ＦＰＭＦ25で、動作表示灯が、明るくなりすぎです。
ＦＰＭＦ24のように、目立たない方が良かった。
セット後わが社の製品では表示灯が簡便に消せればさらに便利でグット来る製品でした。
出力形態は1つしかありませんが、回路やPLC側で対応すれば良いだけなので問題無く使用できると思います。
