【自動】X軸クロスローラ式　-ストローク30～100-

【自動】X軸クロスローラ式　-ストローク30～100-

画像にマウスを合わせてイメージを拡大する

  • XMPG830／移動量30mm
  • XMPG8100／移動量100mm
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
205,000円 ～ 346,000円
税込価格
225,500円 ～ 380,600円

【特長】軽量・コンパクト・高精度な自動X軸ステージです。ストロークは30、70...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定30件の候補があります。

Loading...

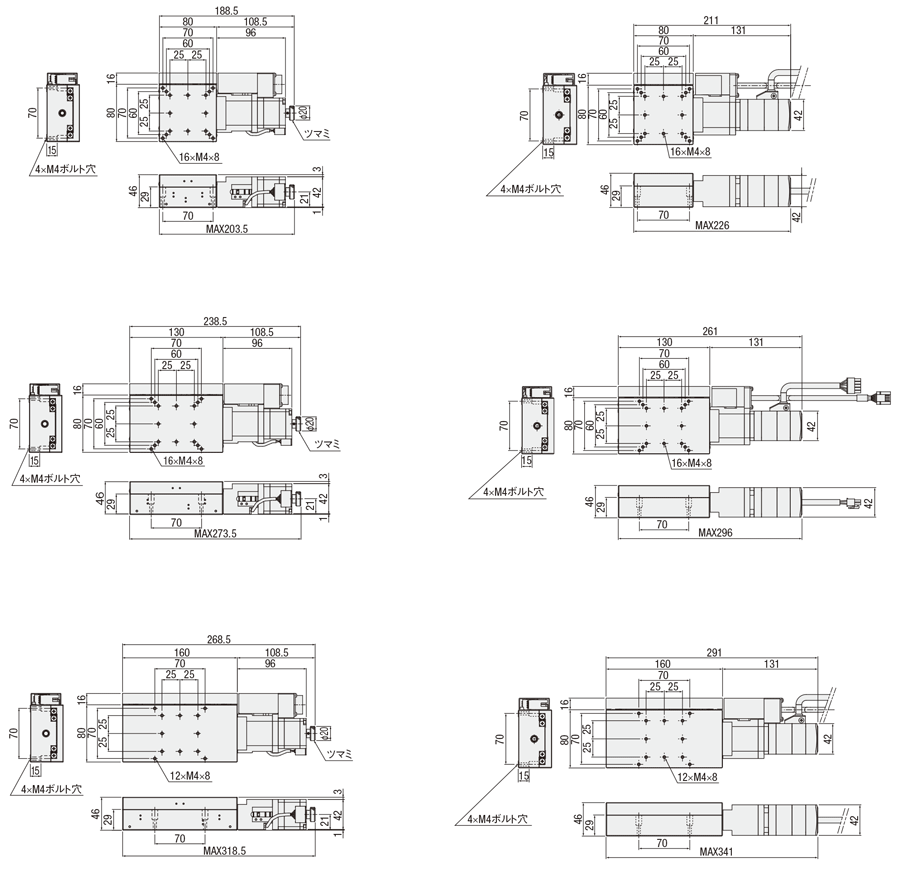

外形図・規格表

XMPG830-L-G-N XMPG830-L-QA-N XMPG870-L-G-N XMPG870-L-QA-N XMPG8100-L-G-N XMPG8100-L-QA-N 【自動】X軸クロスローラ式　-ストローク30～100-:関連画像
[ ! ]詳細寸法はCADデータでご確認ください。 [ ! ]写真のセンサカバー位置はL（正勝手）です。
材　　質　アルミ合金
表面処理　黒アルマイト
付属品　SCB4-20 4本

規格表

型式−センサ−モータ−ケーブル
XMPG830
XMPG8100		−
−		L
R		−
−		G
QA		−
−		N
N
型式センサモータケーブル機械規格精度規格＊1
TypeNo.カバー位置ステージ面
(ｍｍ)		移動量
(ｍｍ)		自重
(kg)		一方向位置決め
精度(単軸時)		モーメント剛性[''/N・cm]ピッチングヨーイング
ピッチングヨーイングローリング
XMPG830L
(正勝手)
R
(勝手違い)		G
(高分解能)
QA
(αステップ)		N
(ケーブルなし,別売)
2A
(2m、αステップ)
5A
(5m、αステップ)
2R
(ロボットケーブル2m、αステップ)
5R
(ロボットケーブル5m、αステップ)		80X80301.45μm以内0.070.060.0225''以内15''以内
87080X130701.80.010.0140.0125''以内20''以内
810080X1601002.110μm以内0.0050.0110.008
＊1：一方向位置決め精度、モーメント剛性は一軸での精度規格となります。

型番リスト

表示件数:
  1. 1
型番
モータ・モータ特性
テーブル長さ(mm)
ストローク(X距離)(mm)
位置決め精度(μm)
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
センサ選択
ケーブル
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5相ステッピングモータ高分解能
160
100
10
0.005
0.011
0.008
L
N（ケーブルなし、別売）
10

1個

225,000円( 247,500円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
L
2m、αステップ
10

1個

331,500円( 364,650円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
L
ロボットケーブル２ｍ、αステップ
10

1個

339,000円( 372,900円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
L
5m、αステップ
10

1個

335,100円( 368,610円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
L
ロボットケーブル５ｍ、αステップ
10

1個

346,000円( 380,600円 )

8日目

5相ステッピングモータ高分解能
160
100
10
0.005
0.011
0.008
R
N（ケーブルなし、別売）
10

1個

225,000円( 247,500円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
R
2m、αステップ
10

1個

331,500円( 364,650円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
R
ロボットケーブル２ｍ、αステップ
10

1個

339,000円( 372,900円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
R
5m、αステップ
10

1個

335,100円( 368,610円 )

8日目

[αステップモータ] αステップモータ
160
100
10
0.005
0.011
0.008
R
ロボットケーブル５ｍ、αステップ
10

1個

346,000円( 380,600円 )

8日目

5相ステッピングモータ高分解能
80
30
5
0.07
0.06
0.02
L
N（ケーブルなし、別売）
10

1個

235,000円( 258,500円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
L
2m、αステップ
10

1個

301,500円( 331,650円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
L
ロボットケーブル２ｍ、αステップ
10

1個

309,000円( 339,900円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
L
5m、αステップ
10

1個

305,100円( 335,610円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
L
ロボットケーブル５ｍ、αステップ
10

1個

316,000円( 347,600円 )

8日目

5相ステッピングモータ高分解能
80
30
5
0.07
0.06
0.02
R
N（ケーブルなし、別売）
10

1個

235,000円( 258,500円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
R
2m、αステップ
10

1個

301,500円( 331,650円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
R
ロボットケーブル２ｍ、αステップ
10

1個

309,000円( 339,900円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
R
5m、αステップ
10

1個

305,100円( 335,610円 )

8日目

[αステップモータ] αステップモータ
80
30
5
0.07
0.06
0.02
R
ロボットケーブル５ｍ、αステップ
10

1個

316,000円( 347,600円 )

8日目

5相ステッピングモータ高分解能
130
70
5
0.01
0.014
0.01
L
N（ケーブルなし、別売）
10

1個

205,000円( 225,500円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
L
2m、αステップ
10

1個

321,500円( 353,650円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
L
ロボットケーブル２ｍ、αステップ
10

1個

329,000円( 361,900円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
L
5m、αステップ
10

1個

325,100円( 357,610円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
L
ロボットケーブル５ｍ、αステップ
10

1個

336,000円( 369,600円 )

8日目

5相ステッピングモータ高分解能
130
70
5
0.01
0.014
0.01
R
N（ケーブルなし、別売）
10

1個

205,000円( 225,500円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
R
2m、αステップ
10

1個

321,500円( 353,650円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
R
ロボットケーブル２ｍ、αステップ
10

1個

329,000円( 361,900円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
R
5m、αステップ
10

1個

325,100円( 357,610円 )

8日目

[αステップモータ] αステップモータ
130
70
5
0.01
0.014
0.01
R
ロボットケーブル５ｍ、αステップ
10

1個

336,000円( 369,600円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】軽量・コンパクト・高精度な自動X軸ステージです。ストロークは30、70、100mmからお選びいただけます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.モータ
GQA
XMPG830205,000293,800
870225,000313,800
8100235,000323,800

■ケーブル価格表（αステップモータ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ケーブル仕様￥基準単価
2A2m7,700
5A2m11,300
2Rロボットケーブル2m15,200
5Rロボットケーブル5m22,200

納期

【自動】X軸クロスローラ式　-ストローク30～100-:関連画像


出荷日については、コチラをご覧ください。

数量区分標準対応個別対応
小口大口
数 量1〜45
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

概要・仕様

仕様・概要

■モータ・ケーブル対応表

モータケーブル
GN
QA2A,5A,2R,5R
C用のケーブルはこちらのSRCB□参照。

■共通仕様
No.8308708100
送りねじボールネジφ8,リード1
ガイドクロスローラガイド
分解能Full1μm
Half0.5μm
最高速度10mm/sec
繰り返し位置決め精度±0.2μm以内
耐荷重196N
ロストモーション1μm以内
バックラッシ0.5μm以内
平行度30μm以内
運動の平行度10μm以内15μm以内

G：高分解能

■コネクタピン配列
【自動】X軸クロスローラ式　-ストローク30～100-:関連画像

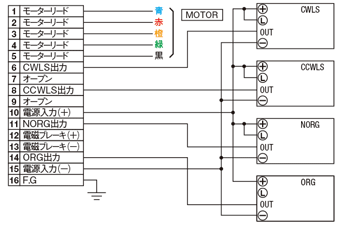

■結線図
【自動】X軸クロスローラ式　-ストローク30～100-:関連画像
＊電磁ブレーキなしの場合、12、13番はオープンです。

QA：aステップ　

■コネクタピン配列　コネクタ形式172211-6
【自動】X軸クロスローラ式　-ストローク30～100-:関連画像

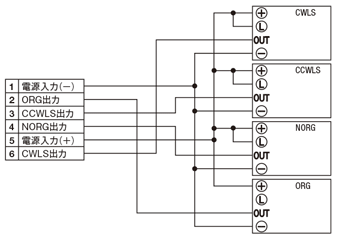

■結線図
【自動】X軸クロスローラ式　-ストローク30～100-:関連画像
■電気仕様
型式XMPG830XMPG870XMPG8100XMPG830-L-QAXMPG870-L-QAXMPG8100-L-QA
モータタイプ5相ステッピングモータ 0.75A/相(オリエンタルモーター㈱)αステップモータ(オリエンタルモーター㈱)
型式PK544PMB-C18(□42mm)ARM46AC(□42mm)
ステップ角0.36°0.36°(1000P/R設定時)
ドライバ型式－ARD-A<
コネクタ型式SRCN2A21-16P(日本航空電子工業㈱)172211-6(タイコエレクトロニクスジャパン㈱)
受信側適用コネクタSRCN6A21-16S(日本航空電子工業㈱)171822-6(タイコエレクトロニクスジャパン㈱)
コンタクト型式－170430-1(タイコエレクトロニクスジャパン㈱)
受信側適用コンタクト型式－170205-1(タイコエレクトロニクスジャパン㈱)
センサリミットセンサ有
スリット原点センサ（ORG2）有
原点センサ（ORG1）有
型式フォトマイクロセンサEE-SX673(オムロン㈱)
電源電圧DC5～24V ±10％
消費電流140mA以下 (1センサあたり35mA以下)
制御出力NPNオープンコレクタ出力 DC5～24V 100mA以下
残留電圧0.8V以下(負荷電流100mAの場合)
残留電圧0.4V以下(負荷電流40mAの場合)
出力ロジック検出(遮光)時：出力　トランジスタOFF(導通なし)(原点センサのみ検出(入光)時OFF(非導通)

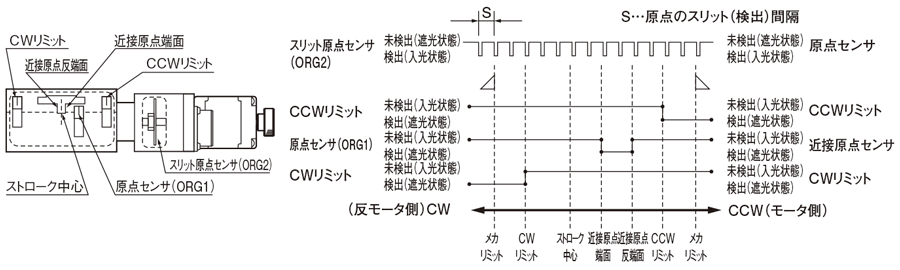

■タイミングチャート
【自動】X軸クロスローラ式　-ストローク30～100-:関連画像

(単位: mm)

CW方向【自動】X軸 リニアボール:関連画像CCW方向

 座標基準メカリミットCWリミットストローク中心近接原点端面近接原点反端面CCWリミットメカリミット
XMPG830原点復帰
ストローク中心		―
―		23
16		7
0		0
7		6
13		9
16		―
―
XMPG870原点復帰
ストローク中心		―
―		63
36		27
0		0
27		6
33		9
36		―
―
XMPG8100原点復帰
ストローク中心		―
―		93
51		42
0		0
42		6
48		9
51		―
―
・原点復帰はDS102/112シリーズコントローラを使用し原点復帰タイプ1を行った場合。
・原点は、近接端面通過後に原点側の遮光ディスクのスリットを、原点センサが検出するまでの任意の位置になります。
・座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
・原点復帰の詳細は（こちら）をご参照ください。
