【自動】XY軸クロスローラ式 －ストローク30－
- 通常価格(税別)
- 318,900円
- 税込価格
- 350,790円
【特長】軽量で繰り返し位置決め精度±0.3μmの高精度XY軸ステージです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

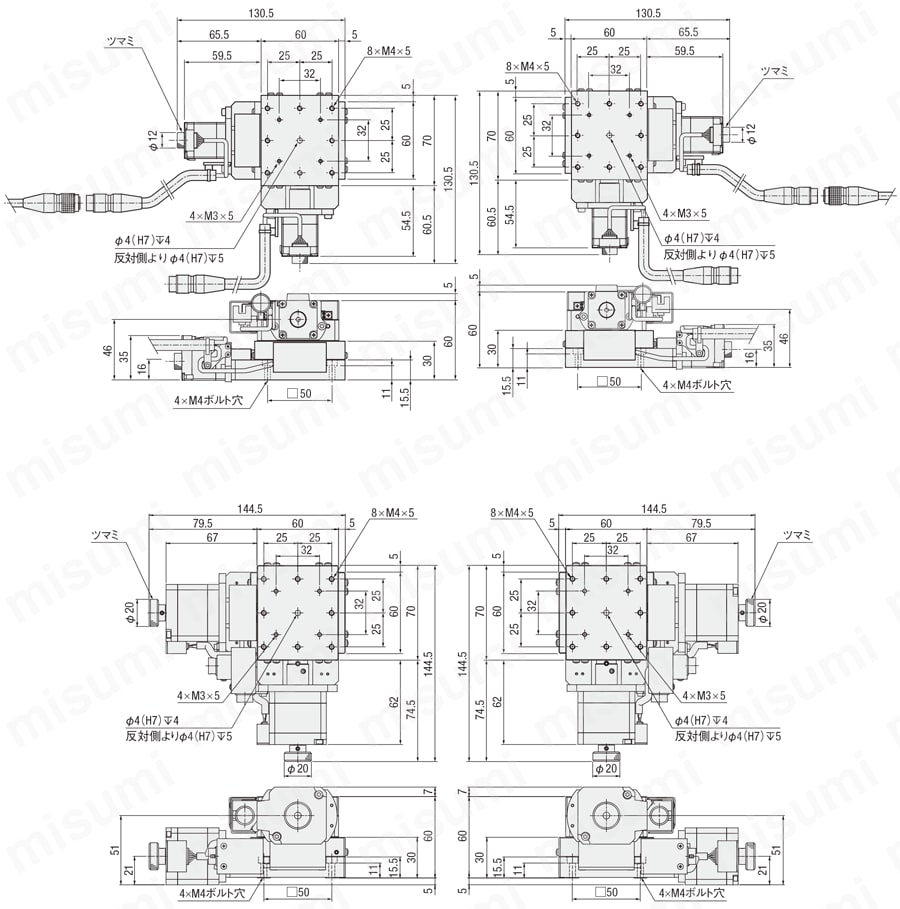

外形図・規格表
表面処理 黒アルマイト
付属品 SCB4−16 4本
規格表
| 型式 | − | センサ | − | モータ | − | ケーブル |
| XYMPG730 XYMPG730 | − − | L R | − − | C G | − − | N N |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | センサ | モータ | ケーブル | 機械規格 | 精度規格＊1 | ¥基準単価 | |||||
| Type | No. | カバー位置 | ステージ面 (ｍｍ) | 移動量 (ｍｍ) | 自重 (kg) | 一方向位置決め精度 (単軸時) | ピッチング | ヨーイング | |||
| XYMPG | 730 | L (正勝手) R (勝手違い) | C (標準) | N (ケーブルなし、別売) 別売りケーブルは こちらをご参照ください。 | 60×70 | 30 | 1.1 | 5μm以内 | 25''以内 | 20''以内 | 318,900 |
| G (高分解能) | 1.5 | 318,900 | |||||||||
型番リスト
- 表示件数:
| 型番 |
モータ・モータ特性 |
分解能(μm) |
最高速度(mm/sec) |
センサ選択 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5相ステッピングモータ
|
2μm
|
20
|
L
| 10 | 1個 | 318,900円(
350,790円
) | 8日目 | |
5相ステッピングモータ高分解能
|
1μm
|
10
|
L
| 10 | 1個 | 318,900円(
350,790円
) | 8日目 | |
5相ステッピングモータ
|
2μm
|
20
|
R
| 10 | 1個 | 318,900円(
350,790円
) | 8日目 | |
5相ステッピングモータ高分解能
|
1μm
|
10
|
R
| 10 | 1個 | 318,900円(
350,790円
) | 8日目 |
Loading...
詳細情報
基本情報
【特長】軽量で繰り返し位置決め精度±0.3μmの高精度XY軸ステージです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
概要・仕様
仕様・概要
| 送りねじ | ボールネジφ8、リード1 | |
| ガイド | クロスローラガイド | |
| 分解能＊2 | Full | 2μm(1μm)＊3 |
| Half | 1μm(0.5μm)＊3 | |
| マイクロステップ (1/20分割) | 0.05μm | |
| 最高速度 | 20㎜/sec(10mm/sec) | |
| 繰り返し位置決め精度 | ±0.2μm以内 | |
| 耐荷重＊4 | 44.1N | |
| ロストモーション | 1μm以内 | |
| バックラッシ | 0.5μm以内 | |
| 真直度 | 3μm以内 | |
| 平行度 | 30μm以内 | |
| 運動の平行度 | 10μm以内 | |
＊2 一つのパルス信号に対するステージの移動量を指します。
＊3 （ ）内はモータオプションG（高分解能）選択時の数値です。
＊4 耐荷重はXY軸（2軸仕様）の値となります。
| 型式 | C | G | |
| 標準 | 高分解能 | ||
| モータ | タイプ | 5相ステッピングモータ 0.75A/相(オリエンタルモーター) | |
| 型式 | C005C-90215P-1(□28mm) | PK544PMB-C18(□42mm) | |
| ステップ角 | 0.72° | 0.36° | |
| ドライバ型式 | − | ||

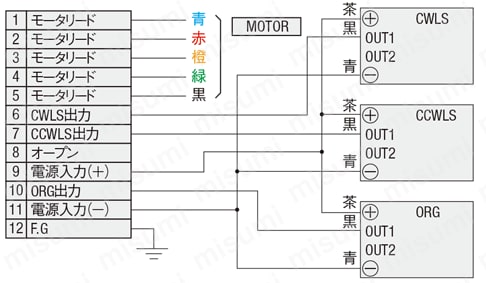

| コネクタ | 型式 | HR10A-10R-12P(73)(ヒロセ電機(株)) | |
| 受信側適用コネクタ | HR10A-10P-12S(73)(ヒロセ電機(株)) | ||
| コンタクト型式 | − | ||
| 受信側適用コンタクト型式 | − | ||
| センサ | リミットセンサ | 有 | |
| スリット原点センサ | − | ||
| 原点センサ | 有 | ||
| 型式 | フォトマイクロセンサ：PM-L25パナソニックデバイスSUNX㈱ | ||
| 電源電圧 | DC5～24V以下 ±10％ | ||
| 消費電流 | 45mA以下(1センサ当たり 15mA以下) | ||
| 制御出力 | NPNオープンコレクタ出力 DC30V以下50mA以下 残留電圧2V以下(負荷電流50mA時) 残留電圧1V以下(負荷電流16mA時) | ||
| 出力ロジック | 検出(遮光)時：出力トランジスタOFF(非導通) | ||

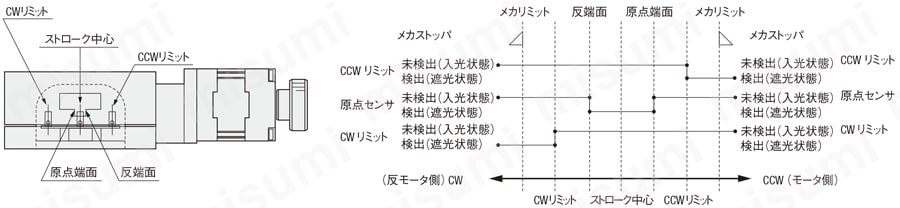

(単位: mm)
CW方向
CCW方向
| 座標基準 | メカリミット | CWリミット | 反端面 | ストローク中心 | 原点端面 | CCWリミット | メカリミット | |
| XYMPG730 | 原点復帰 ストローク中心 | 18.5 16.5 | 17.5 15.5 | 4 | 2 0 | 0 2 | 13.5 15.5 | 14.5 16.5 |
| 2 |
[ ! ]座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
[ ! ]原点復帰の詳細は（こちら）をご参照ください。
