ミスミ

ミスミ

治具ブッシュ　高硬度ステンレス　ツバ付タイプ

治具ブッシュ　高硬度ステンレス　ツバ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】内径仕様が円形状の治具ブッシュツバ付タイプです。【材質】高硬度ステンレ...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定51件の候補があります。

Loading...

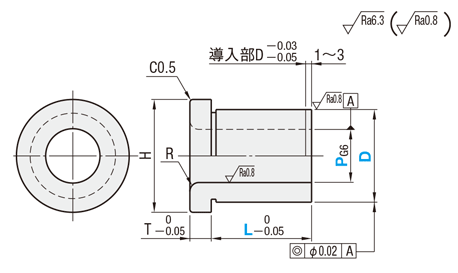

外形図・規格表

治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像

[ ! ]逃げ部形状は任意となります。

Type[ M ]材質[ H ]硬度
Dp6Dm6Dh7
JBKHJBKHMJBKHS高硬度ステンレス35HRC～

規格表

型式 P L
   −−
Type D
JBKH
JBKHS		 8
10		−
−		5.9
8.0		−
−		12.0
17.0
Ｄp6m6h7
5＋0.020
＋0.012		＋0.012
＋0.004		0
−0.012
6
7＋0.024
＋0.015		＋0.015
＋0.006		0
−0.015
8
9
10
11＋0.029
＋0.018		＋0.018
＋0.007		0
−0.018
12
13
14
15
16
18
19＋0.035
＋0.022		+0.021
+0.008		0
−0.021
20
21
22
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.1mm単位		L
指定0.1mm単位		TRH￥基準単価￥スライド単価
TypeD1～19コ20～49コ50～100コ101～300コ
JBKH(p6)
JBKHM(m6)
JBKHS(h7)		52.0～3.05.0～7.52.50.59.01,2601,1301,010950
62.0～4.05.0～7.51,2601,1301,010950
72.0～5.05.0～7.511.01,2601,1301,010950
83.0～6.05.0～12.03.012.01,000900800750
93.0～6.55.0～12.013.51,000900800750
104.0～8.05.0～17.014.01,000900800750
114.0～9.05.0～17.015.01,000900800750
126.0～10.05.0～26.04.016.01,000900800750
136.0～10.05.0～26.017.01,000900800750
146.0～11.05.0～26.018.01,000900800750
158.0～12.55.0～35.019.01,2101,090970900
168.0～12.55.0～35.01.01,2101,090970900
1810.0～14.05.0～35.022.01,3001,1801,040980
1910.0～14.05.0～35.05.024.01,4701,3201,1801,100
2012.0～15.05.0～35.025.01,4701,3201,1801,100
2112.0～15.05.0～35.02.01,4701,3201,1801,100
2212.0～17.05.0～35.01,4701,3201,1801,100

追加工

型式−P−L−(FC・NC・RN…etc.)

Type D
JBKH
JBKHS		 8
15		−
−		5.9
8.0		−
−		12.0
17.0		−
−		  RN
 TC3
 3 日目出荷
[ NG ]ストーク不可
AlterationsCodeSpec.￥/1Code
溝追加工
(接着剤溜まり用)
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		FC接着剤溜まり用の溝加工を追加し
ます。
指定方法 FC

[ ! ]D≧P＋3：ブッシュの肉厚が
1.5ミリ以上ある場合のみ適用。

[ ! ]L≧10のみ適用		200
溝追加工
(抜け止め防止)
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		NC抜け止め防止の溝加工を追加します。
指定方法 NC

[ ! ]D≧P＋3：ブッシュの肉厚が
1.5ミリ以上ある場合のみ適用。

[ ! ]L≧15の場合のみ適用		300
内径R C面取り
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		RNRをC面取り(0.5以下)にします。

指定方法 RN		無料
内径R ピン角
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		CRNRをピン角にします。

指定方法 CRN
[ ! ]バリがでることがあります。		無料
AlterationsCodeSpec.￥/1Code
接着溝加工
L≦13.0の場合　L＞13.0の場合
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		RS接着用の溝を加工します。
指定方法 RS
[ ! ]外径溝数
・L≦13.0の場合→2本加工
・L＞13.0の場合→3本加工

[ ! ]D≦13の時、D−P≧3
D≧14の時、D−P≧4

[ NG ]L＜9.0は適用不可		300
内径R追加
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		RC両側に内径Rを加工します。

指定方法 RC		300
ツバ厚変更
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		TC指定1mm単位
指定方法 TC4
3≦TC＜T
[ ! ]全長T−TC分短くなります。
[ ! ]D≧12に適用		200
平取り追加工
治具ブッシュ　高硬度ステンレス　ツバ付タイプ:関連画像		HTブッシュに平取りを追加します。
指定方法 HT
[ ! ]ツバ部は平取りしません。
[ ! ]D≧6に適用
[ ! ]D−P≧4		200

型番リスト

表示件数:
  1. 1
型番
外径公差選択
外径 D(mm)
内径 P(mm)
D 公差
長さ L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
p6
5
2 ～ 3
p6
5 ～ 7.5
10

1個

-( - )

3日目

p6
6
2 ～ 4
p6
5 ～ 7.5
10

1個

-( - )

3日目

p6
7
2 ～ 5
p6
5 ～ 7.5
10

1個

-( - )

3日目

p6
8
3 ～ 6
p6
5 ～ 12
10

1個

-( - )

3日目

p6
9
3 ～ 6.5
p6
5 ～ 12
10

1個

-( - )

3日目

p6
10
4 ～ 8
p6
5 ～ 17
10

1個

-( - )

3日目

p6
11
4 ～ 9
p6
5 ～ 17
10

1個

-( - )

3日目

p6
12
6 ～ 10
p6
5 ～ 26
10

1個

-( - )

3日目

p6
13
6 ～ 10
p6
5 ～ 26
10

1個

-( - )

3日目

p6
14
6 ～ 11
p6
5 ～ 26
10

1個

-( - )

3日目

p6
15
8 ～ 12.5
p6
5 ～ 35
10

1個

-( - )

3日目

p6
16
8 ～ 12.5
p6
5 ～ 35
10

1個

-( - )

3日目

p6
18
10 ～ 14
p6
5 ～ 35
10

1個

-( - )

3日目

p6
19
10 ～ 14
p6
5 ～ 35
10

1個

-( - )

3日目

p6
20
12 ～ 15
p6
5 ～ 35
10

1個

-( - )

3日目

p6
21
12 ～ 15
p6
5 ～ 35
10

1個

-( - )

3日目

p6
22
12 ～ 17
p6
5 ～ 35
10

1個

-( - )

3日目

m6
5
2 ～ 3
m6
5 ～ 7.5
10

1個

-( - )

3日目

m6
6
2 ～ 4
m6
5 ～ 7.5
10

1個

-( - )

3日目

m6
7
2 ～ 5
m6
5 ～ 7.5
10

1個

-( - )

3日目

m6
8
3 ～ 6
m6
5 ～ 12
10

1個

-( - )

3日目

m6
9
3 ～ 6.5
m6
5 ～ 12
10

1個

-( - )

3日目

m6
10
4 ～ 8
m6
5 ～ 17
10

1個

-( - )

3日目

m6
11
4 ～ 9
m6
5 ～ 17
10

1個

-( - )

3日目

m6
12
6 ～ 10
m6
5 ～ 26
10

1個

-( - )

3日目

m6
13
6 ～ 10
m6
5 ～ 26
10

1個

-( - )

3日目

m6
14
6 ～ 11
m6
5 ～ 26
10

1個

-( - )

3日目

m6
15
8 ～ 12.5
m6
5 ～ 35
10

1個

-( - )

3日目

m6
16
8 ～ 12.5
m6
5 ～ 35
10

1個

-( - )

3日目

m6
18
10 ～ 14
m6
5 ～ 35
10

1個

-( - )

3日目

m6
19
10 ～ 14
m6
5 ～ 35
10

1個

-( - )

3日目

m6
20
12 ～ 15
m6
5 ～ 35
10

1個

-( - )

3日目

m6
21
12 ～ 15
m6
5 ～ 35
10

1個

-( - )

3日目

m6
22
12 ～ 17
m6
5 ～ 35
10

1個

-( - )

3日目

h7
5
2 ～ 3
h7
5 ～ 7.5
10

1個

-( - )

3日目

h7
6
2 ～ 4
h7
5 ～ 7.5
10

1個

-( - )

3日目

h7
7
2 ～ 5
h7
5 ～ 7.5
10

1個

-( - )

3日目

h7
8
3 ～ 6
h7
5 ～ 12
10

1個

-( - )

3日目

h7
9
3 ～ 6.5
h7
5 ～ 12
10

1個

-( - )

3日目

h7
10
4 ～ 8
h7
5 ～ 17
10

1個

-( - )

3日目

h7
11
4 ～ 9
h7
5 ～ 17
10

1個

-( - )

3日目

h7
12
6 ～ 10
h7
5 ～ 26
10

1個

-( - )

3日目

h7
13
6 ～ 10
h7
5 ～ 26
10

1個

-( - )

3日目

h7
14
6 ～ 11
h7
5 ～ 26
10

1個

-( - )

3日目

h7
15
8 ～ 12.5
h7
5 ～ 35
10

1個

-( - )

3日目

h7
16
8 ～ 12.5
h7
5 ～ 35
10

1個

-( - )

3日目

h7
18
10 ～ 14
h7
5 ～ 35
10

1個

-( - )

3日目

h7
19
10 ～ 14
h7
5 ～ 35
10

1個

-( - )

3日目

h7
20
12 ～ 15
h7
5 ～ 35
10

1個

-( - )

3日目

h7
21
12 ～ 15
h7
5 ～ 35
10

1個

-( - )

3日目

h7
22
12 ～ 17
h7
5 ～ 35
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】内径仕様が円形状の治具ブッシュツバ付タイプです。【材質】高硬度ステンレス。【硬度】35HRC～。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量区分標準対応個別対応
小口大口大口
数　量1～100101～300301～
出荷日通常＋5日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
