位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－

位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.4平均満足度4.4 この商品のレビューをみる（47件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレスに全ねじタイプが加わりました。お求め易い価格で、1,000個ま...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    該当なし
  • 基本形状：
    大頭
  • 導入側先端形状：
    丸
  • 導入側仕様：
    なし
  • 取付側形状：
    おねじ
  • 表面処理：
    なし
  • 熱処理：
    なし
  • 材質：
    高硬度ステンレス
  • 位置決め側外径公差：
    0/-0.1
  • 材質証明書：
    対象
  • 材質証明書：材質：
    高硬度ステンレス
  • 材質証明書：表面処理：
    なし
  • 材質証明書：材質（備考）：
    なし

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定54件の候補があります。

Loading...

外形図・規格表

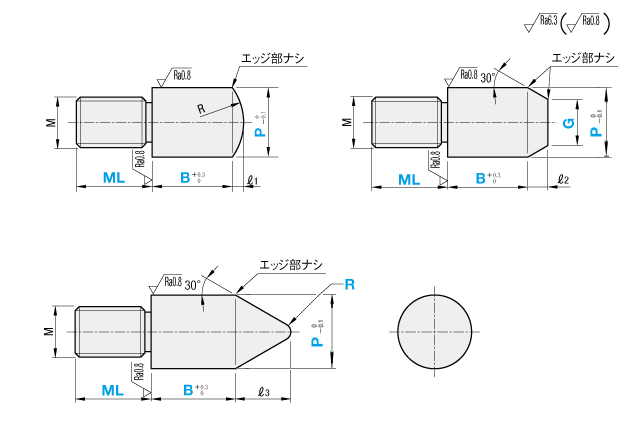

外形図

●先端形状A（R）

●先端形状B（テーパ）

[ ! ]ℓ1=R-位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－:関連画像

[ ! ]ℓ2 = P-G2tan30°
[ ! ]G＝PのときC0.2程度の面取り

●先端形状C（テーパR）

位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－:関連画像

[ ! ]ℓ3= P 2 ÷tan30°+R-（R÷sin30°）　参考：tan30°≒0.577　sin30°=0.5
[ ! ]先端形状B・Cの図面で特に記載の無い部分は、先端形状Aと同じです。

2015NewSeries_3021:関連画像
M(a)(d)
31.32.2
41.82.9
523.7
62.54.4
83.16
103.77.7
124.49.4
16513
206.316.4
[ ! ] 上記寸法は参考値となります。保障値ではございません。
[ M ]材質
[ H ]硬度
P寸・B寸指定タイプ
P寸・B寸・ML寸指定タイプ
高硬度ステンレス
35HRC〜
AJPNG
AJPNGL
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]高硬度ステンレスの特徴は>>P1-1691を参照ください。
[ ! ]本製品はセンター穴加工されません。

規格表

型式 P−B−R−G−ML
     −
Type 先端形状 M
AJPNG A 5−P6.50−B8.0−R4
AJPNG B 8−P9.80−B4.0  −G3
AJPNGL A 5−P6.5−B8.0−R4  −ML9
■P寸・B寸指定タイプ
型式P
指定0.01mm単位		B
指定0.1mm単位		R
指定1mm単位		G
指定1mm単位		ML
Ｔｙｐｅ先端形状M
(並目)		ねじ
pitch		＊締付トルク
N・cm
A形状・C形状のみB形状のみ
AJPNGA
B
C		30.51473.50～6.001.0～10.0A形状
R≧P/2

C形状
R≦P/2		Ｂ形状
Ｇ≦Ｐ
4.5
40.73334.50～7.00
6
50.86765.50～8.00
7.5
61.011566.50～12.001.0～12.0
9
81.2528038.50～15.001.0～15.0
12
101.5555710.50～16.003.0～20.0
15
121.75970212.50～17.50
18
162.02410817.00～25.50
24
202.54694221.00～25.50
30
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■P寸・B寸・ML寸指定タイプ
型式
P
指定0.01mm単位
B
指定0.1mm単位
R
G
ML
指定1mm単位
Ｔｙｐｅ
先端形状
M
ねじ
＊締付トルク
指定1mm単位
指定1mm単位
(並目)
pitch
N・cm
A形状・C形状のみ
B形状のみ
AJPNGL
A
B
C
3
0.5
147
3.50～6.00
1.0～10.0


4～9
4
0.7
333
4.50～7.00


5～12
5
0.8
676
5.50～8.00
A形状

7～15
6
1
1156
6.50～12.00
1.0～12.0
R≧P/2

8～18
8
1.25
2803
8.50～15.00
1.0～15.0

Ｂ形状
10～24
10
1.5
5557
10.50～16.00
3.0～20.0
C形状
Ｇ≦Ｐ
12～30
12
1.75
9702
12.50～17.50
R≦P/2

17～30
16
2
24108
17.00～25.50


20～40
20
2.5
46942
21.00～25.50


25～40
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
SC2面幅を追加
位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－:関連画像
SC=指定1mm単位

[ ! ]B≦11の場合、先端部に2面幅加工が
つきます。

[ ! ]P-3≦SC≦P-1、SC≧M		AJPNGA10-P16.00-B10-R3-SC15300
LACレンチ穴を追加
位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－:関連画像
[ ! ]M≧6に適用
適用寸法レンチ穴寸法
PBQ
～9.995.0～ 9.92
10.0～20.02.5
10.00～5.0～ 7.92
8.0～11.92.5
12.0～20.03.5
AJPNGA10-P16.00-B10-R3-LAC300
RAC六角穴を追加
位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－:関連画像
[ ! ]先端形状Bのみ適用（先端C0.5になります）
[ ! ]C0.5はBに含まれます。

[ ! ]RAC選択時は型番で指定したG寸法とは
異なり、G=Pの形状となります。

M適用寸法六角穴寸法
BＳe
36.5～22
42.5
53
6
87.0～42.5
108.0～53
129.0～64
1610～65
2011～65
AJPNGB10-P16.00-B10-G16-RAC300
GCマイナス溝を追加
位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－:関連画像
幅0.8mm　深さ1mm		[ ! ]先端形状Bのみ適用（先端C0.5になります）
[ ! ]C0.5はBに含まれます。

[ ! ]GC選択時は型番で指定したG寸法とは
異なり、G=Pの形状となります。

AJPNGB10-P16.00-B10-G7-GC200
[ ! ]追加工で指定できない仕様をご希望の場合は>>規格外品サービスにてお問合せください
[ ! ]追加工RAC,GC指定時、G寸法はP寸法と同じになります。ご注意ください。
※例 AJPNGB10-P16.00-B10-G7-GCの場合、P16に大きさを合わせます。

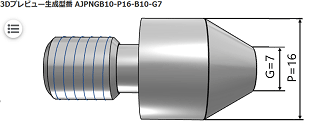

追加工GC有無比較画像(3Dプレビュー抜粋)

AJPNGB10-P16.00-B10-G7-GC


AJPNGB10-P16.00-B10-G7


型番リスト

表示件数:
  1. 1
型番
導入側先端タイプ
位置決め側外径 P(mm)
ねじ径M(mm)
寸法指定タイプ
B(mm)
R(mm)
G(mm)
ML(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
R
3.5 ～ 6
3
P寸・B寸指定タイプ
1 ～ 10
1 ～ 100
-
-
10

1個

-( - )

3日目

R
4.5 ～ 7
4
P寸・B寸指定タイプ
1 ～ 10
1 ～ 100
-
-
10

1個

-( - )

3日目

R
5.5 ～ 8
5
P寸・B寸指定タイプ
1 ～ 10
1 ～ 100
-
-
10

1個

-( - )

3日目

R
6.5 ～ 12
6
P寸・B寸指定タイプ
1 ～ 12
1 ～ 100
-
-
10

1個

-( - )

3日目

R
8.5 ～ 15
8
P寸・B寸指定タイプ
1 ～ 15
1 ～ 100
-
-
10

1個

-( - )

3日目

R
10.5 ～ 16
10
P寸・B寸指定タイプ
3 ～ 20
1 ～ 100
-
-
10

1個

-( - )

3日目

R
12.5 ～ 17.5
12
P寸・B寸指定タイプ
3 ～ 20
1 ～ 100
-
-
10

1個

-( - )

3日目

R
17 ～ 25.5
16
P寸・B寸指定タイプ
3 ～ 20
1 ～ 100
-
-
10

1個

-( - )

3日目

R
21 ～ 25.5
20
P寸・B寸指定タイプ
3 ～ 20
1 ～ 100
-
-
10

1個

-( - )

3日目

テーパ
3.5 ～ 6
3
P寸・B寸指定タイプ
1 ～ 10
-
1 ～ 6
-
10

1個

-( - )

3日目

テーパ
4.5 ～ 7
4
P寸・B寸指定タイプ
1 ～ 10
-
1 ～ 7
-
10

1個

-( - )

3日目

テーパ
5.5 ～ 8
5
P寸・B寸指定タイプ
1 ～ 10
-
1 ～ 8
-
10

1個

-( - )

3日目

テーパ
6.5 ～ 12
6
P寸・B寸指定タイプ
1 ～ 12
-
1 ～ 12
-
10

1個

-( - )

3日目

テーパ
8.5 ～ 15
8
P寸・B寸指定タイプ
1 ～ 15
-
1 ～ 15
-
10

1個

-( - )

3日目

テーパ
10.5 ～ 16
10
P寸・B寸指定タイプ
3 ～ 20
-
1 ～ 16
-
10

1個

-( - )

3日目

テーパ
12.5 ～ 17.5
12
P寸・B寸指定タイプ
3 ～ 20
-
1 ～ 17
-
10

1個

-( - )

3日目

テーパ
17 ～ 25.5
16
P寸・B寸指定タイプ
3 ～ 20
-
1 ～ 25
-
10

1個

-( - )

3日目

テーパ
21 ～ 25.5
20
P寸・B寸指定タイプ
3 ～ 20
-
1 ～ 25
-
10

1個

-( - )

3日目

テーパR
3.5 ～ 6
3
P寸・B寸指定タイプ
1 ～ 10
1 ～ 6
-
-
10

1個

-( - )

3日目

テーパR
4.5 ～ 7
4
P寸・B寸指定タイプ
1 ～ 10
1 ～ 3
-
-
10

1個

-( - )

3日目

テーパR
5.5 ～ 8
5
P寸・B寸指定タイプ
1 ～ 10
1 ～ 8
-
-
10

1個

-( - )

3日目

テーパR
6.5 ～ 12
6
P寸・B寸指定タイプ
1 ～ 12
1 ～ 12
-
-
10

1個

-( - )

3日目

テーパR
8.5 ～ 15
8
P寸・B寸指定タイプ
1 ～ 15
1 ～ 15
-
-
10

1個

-( - )

3日目

テーパR
10.5 ～ 16
10
P寸・B寸指定タイプ
3 ～ 20
1 ～ 16
-
-
10

1個

-( - )

3日目

テーパR
12.5 ～ 17.5
12
P寸・B寸指定タイプ
3 ～ 20
1 ～ 17
-
-
10

1個

-( - )

3日目

テーパR
17 ～ 25.5
16
P寸・B寸指定タイプ
3 ～ 20
1 ～ 100
-
-
10

1個

-( - )

3日目

テーパR
21 ～ 25.5
20
P寸・B寸指定タイプ
3 ～ 20
1 ～ 100
-
-
10

1個

-( - )

3日目

R
3.5 ～ 6
3
P寸・B寸・ML寸指定タイプ
1 ～ 10
1 ～ 100
-
4 ～ 9
10

1個

-( - )

3日目

R
4.5 ～ 7
4
P寸・B寸・ML寸指定タイプ
1 ～ 10
1 ～ 100
-
5 ～ 12
10

1個

-( - )

3日目

R
5.5 ～ 8
5
P寸・B寸・ML寸指定タイプ
1 ～ 10
1 ～ 100
-
7 ～ 15
10

1個

-( - )

3日目

R
6.5 ～ 12
6
P寸・B寸・ML寸指定タイプ
1 ～ 12
1 ～ 100
-
8 ～ 18
10

1個

-( - )

3日目

R
8.5 ～ 15
8
P寸・B寸・ML寸指定タイプ
1 ～ 15
1 ～ 100
-
10 ～ 24
10

1個

-( - )

3日目

R
10.5 ～ 16
10
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 100
-
12 ～ 30
10

1個

-( - )

3日目

R
12.5 ～ 17.5
12
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 100
-
17 ～ 30
10

1個

-( - )

3日目

R
17 ～ 25.5
16
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 100
-
20 ～ 40
10

1個

-( - )

3日目

R
21 ～ 25.5
20
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 100
-
25 ～ 40
10

1個

-( - )

3日目

テーパ
3.5 ～ 6
3
P寸・B寸・ML寸指定タイプ
1 ～ 10
-
1 ～ 6
4 ～ 9
10

1個

-( - )

3日目

テーパ
4.5 ～ 7
4
P寸・B寸・ML寸指定タイプ
1 ～ 10
-
1 ～ 7
5 ～ 12
10

1個

-( - )

3日目

テーパ
5.5 ～ 8
5
P寸・B寸・ML寸指定タイプ
1 ～ 10
-
1 ～ 8
7 ～ 15
10

1個

-( - )

3日目

テーパ
6.5 ～ 12
6
P寸・B寸・ML寸指定タイプ
1 ～ 12
-
1 ～ 12
8 ～ 18
10

1個

-( - )

3日目

テーパ
8.5 ～ 15
8
P寸・B寸・ML寸指定タイプ
1 ～ 15
-
1 ～ 15
10 ～ 24
10

1個

-( - )

3日目

テーパ
10.5 ～ 16
10
P寸・B寸・ML寸指定タイプ
3 ～ 20
-
1 ～ 16
12 ～ 30
10

1個

-( - )

3日目

テーパ
12.5 ～ 17.5
12
P寸・B寸・ML寸指定タイプ
3 ～ 20
-
1 ～ 17
17 ～ 30
10

1個

-( - )

3日目

テーパ
17 ～ 25.5
16
P寸・B寸・ML寸指定タイプ
3 ～ 20
-
1 ～ 25
20 ～ 40
10

1個

-( - )

3日目

テーパ
21 ～ 25.5
20
P寸・B寸・ML寸指定タイプ
3 ～ 20
-
1 ～ 25
25 ～ 40
10

1個

-( - )

3日目

テーパR
3.5 ～ 6
3
P寸・B寸・ML寸指定タイプ
1 ～ 10
1 ～ 6
-
4 ～ 9
10

1個

-( - )

3日目

テーパR
4.5 ～ 7
4
P寸・B寸・ML寸指定タイプ
1 ～ 10
1 ～ 3
-
5 ～ 12
10

1個

-( - )

3日目

テーパR
5.5 ～ 8
5
P寸・B寸・ML寸指定タイプ
1 ～ 10
1 ～ 8
-
7 ～ 15
10

1個

-( - )

3日目

テーパR
6.5 ～ 12
6
P寸・B寸・ML寸指定タイプ
1 ～ 12
1 ～ 12
-
8 ～ 18
10

1個

-( - )

3日目

テーパR
8.5 ～ 15
8
P寸・B寸・ML寸指定タイプ
1 ～ 15
1 ～ 15
-
10 ～ 24
10

1個

-( - )

3日目

テーパR
10.5 ～ 16
10
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 16
-
12 ～ 30
10

1個

-( - )

3日目

テーパR
12.5 ～ 17.5
12
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 17
-
17 ～ 30
10

1個

-( - )

3日目

テーパR
17 ～ 25.5
16
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 100
-
20 ～ 40
10

1個

-( - )

3日目

テーパR
21 ～ 25.5
20
P寸・B寸・ML寸指定タイプ
3 ～ 20
1 ～ 100
-
25 ～ 40
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

高硬度ステンレスに全ねじタイプが加わりました。お求め易い価格で、1,000個まで実7日でご提供します。
取付側のねじ長（ML寸）が選べるようになりました。

【新商品】
・取付側ねじ長（ML寸）を1mm単位でご指定いただけます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■P寸・B寸指定タイプ
Type
M
￥基準単価
AJPNG
3
500
4
500
5
530
6
550
8
560
10
570
12
580
16
620
20
710
■P寸・B寸・ML寸指定タイプ
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は下表参照）
Type
M
￥基準単価
AJPNGL
3
490
4
490
5
510
6
530
8
540
10
550
12
560
16
600
20
690
P寸・B寸・ML寸指定タイプの価格
価格はML長さによって決定します。
ML
￥価格(1円単位切り捨て)
M ×1 ≦ML＜M ×1.5
表中基準単価
M ×1.5≦ML＜M ×2
表中基準単価×1.05
M ×2 ≦ML＜M ×2.5
表中基準単価×1.1
M ×2.5≦ML＜M ×3
表中基準単価×1.15
価格計算例：AJPNGLA10-P12.00-B5-ML20
（ML＝M×2）
550（AJPNGLA10）×1.1＝600円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－

位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパ・テーパR　－　全ねじ　－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパ・テーパR　－　全ねじ　－

      位置決めピン　高硬度ステンレス　ストレート　－めねじ－

      位置決めピン　高硬度ステンレス　ストレート　－めねじ－

        位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

        位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

          位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

          位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

            位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

            位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

              位置決めピン　高硬度ステンレス　ストレート　－圧入－

              位置決めピン　高硬度ステンレス　ストレート　－圧入－

                【クリーン洗浄品】位置決めピン　高硬度ステンレス　ストレート　－めねじ－

                【クリーン洗浄品】位置決めピン　高硬度ステンレス　ストレート　－めねじ－

                  位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

                  位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

                    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                      【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                        【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

                        【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

                          小径位置決めピン　高硬度ステンレス小頭タイプ

                          小径位置決めピン　高硬度ステンレス小頭タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   3日目   3日目   3日目   3日目   3日目   6日目   3日目   6日目   6日目   6日目   3日目   当日出荷可能
                            環境対応 RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし - 該当なし 該当なし 該当なし 該当なし 該当なし クリーン洗浄 - クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし
                            基本形状 大頭 大頭 ストレート 大頭 大頭 小頭 ストレート ストレート 大頭 大頭 大頭 小頭 小頭
                            導入側先端形状 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸
                            導入側仕様 なし - なし なし なし - なし なし なし なし なし - なし

                            位置決めピン 高硬度ステンレス R・テーパ・テーパR －全ねじ－のレビュー

                            評価 4.4 平均満足度：4.4 47件のレビュー
                            1. 星５
                              60%
                            2. 星４
                              30%
                            3. 星３
                              9%
                            4. 星２
                              0%
                            5. 星１
                              2%
                            位置決めピン
                            評価 1.0満足度：1.02016/10/28
                            ワークのセットに１００分台の精度のピンが取り急ぎ必要であり、このピンを選定した。
                            ピンの径を１００分台で選択できるので精度ピンと思って手配をかけたが届いたピンは全部5/100程小さかった。
                            図面を良く見ると公差が0/-0.1となっており、悔しいが良品！！
                            安い、早いと思ったが精度ピンではないので皆様お気を付けを。

                            もっと読む 閉じる

                            11人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワークの位置決め
                            評価 5.0満足度：5.02016/10/26
                            そこそこの再現性を求められる位置決めに使用したところ
                            取り付けがネジなので精度孔にしなくても良くなった。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具
                            評価 4.0満足度：4.02018/04/11
                            【導入側先端タイプ】で[テーパ]を選択時、オプションでG寸を入力せずに[GC]を選択した際に、3DCADデータが再現されないのが残念です。

                            商品自体には満足なのですが、それが残念なので、マイナス1で★4つ。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            冶具位置決め
                            評価 5.0満足度：5.02019/03/27
                            簡易冶具の位置決めに使用しました。
                            精度、問題無いです。
                            先端形状の選択肢が多く助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワークと治具の位置決め
                            評価 5.0満足度：5.02018/09/25
                            アクリルの治具に穴を空け内側ねじありノックピンを挿入接着し、そのノックピンの雌ネジと本商品の雄ねじを止めて、4箇所でワークの位置決めとして使用しました。
                            位置決め側外径が細かく指定できることと、位置決め円筒面部の高さが10mmも取れたのが購入の決め手でした。
                            ネジの精度感が高く、ねじ込んだ感触が気持ちいいです（もちろん相手の精度も高いからですが）。
                            次に治具作成する時も必ず選ぶと思います。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            47件全て見る

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
