位置決めピン 高硬度ステンレス 小頭球面 -圧入-

位置決めピン 高硬度ステンレス 小頭球面 -圧入-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.4平均満足度4.4 この商品のレビューをみる(9件)
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス小頭球面の選べる寸法・追加工が大幅に増えました。1,000個ま...

詳細情報を確認する

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定144件の候補があります。

Loading...

外形図・規格表

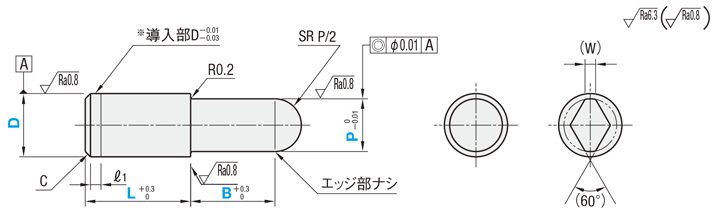

外形図

●圧入

(丸)

(ダイヤ)

位置決めピン 高硬度ステンレス 小頭球面 -圧入-:関連画像
位置決めピン 高硬度ステンレス 小頭球面 -圧入-:関連画像

※D公差g6・h7は導入部がつきません。(ℓ1
[ ! ]ダイヤ形状はニゲ溝がつきます。

[ M ]材質[ H ]硬度ピン
形状
圧入
D公差
m6p6g6h7
高硬度ステンレス35HRC~AQSAAQSPAAQSGAAQSHA
ダイヤAQSDAQSPDAQSGDAQSHD
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。

規格表

型式 PLB

Type D
AQSA 4P2.01L6B5.5
■公差
DまたはP※m6p6g6h7
1.003.00+0.008
+0.002
+0.012
+0.006
−0.002
−0.008
0
−0.010
3.016.00+0.012
+0.004
+0.020
+0.012
−0.004
−0.012
0
−0.012
6.0110.00+0.015
+0.006
+0.024
+0.015
−0.005
−0.014
0
−0.015
10.0118.00+0.018
+0.007
+0.029
+0.018
−0.006
−0.017
0
−0.018
18.0125.50+0.021
+0.008
+0.035
+0.022
-0.007
-0.020
0
-0.021
※P寸の公差は追加工指定無き場合はP(-0.01~0)です。(外形図参照)
   追加工[P寸公差変更]指定時は上記表を参照ください。
■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.01mm単位
L
指定1mm単位
B
指定0.1mm単位
C1(W)¥基準単価
丸形状
¥基準単価
ダイヤ形状
TypeD
<丸>
AQSA(m6)
AQSPA(p6)
AQSGA(g6)
AQSHA(h7)

<ダイヤ>
AQSD(m6)
AQSPD(p6)
AQSGD(g6)
AQSHD(h7)
31.00(2.00)~3.003(4)~102.0~10.00.511600750
42.00~4.001610770
52.00~5.001.2650810
62.00~6.002.0~15.01.5710870
72.00~7.00750900
82.00(3.00)~8.001.51.8770920
92.00(3.00)~9.00820980
106.00~10.004(5)~202.0~20.022.28601,020
116.00~11.008801,040
126.00~12.002.59001,070
136.00~13.0039501,120
156.00~15.001,0301,210
166.00~16.003241,0801,270
188.00~18.0020~275.0~30.01,3201,480
2013.00~20.0020~3051,5501,710
2213.00~22.0020~331,6201,770
2413.00~24.0020~361,6801,840
2513.00~25.0020~371,7401,900
[ ! ]P・L寸( )はダイヤ形状に適用 [ ! ]L寸=3の場合、C=0.5 ℓ1=1となります。

追加工

 5 日目出荷
(P寸公差変更は3日目出荷・ストーク適用可)
追加工
コード
追加工内容適用条件指定例\/1Code
ACエアーベント(エアー抜き溝)
加工を追加
位置決めピン 高硬度ステンレス 小頭球面 -圧入-:関連画像
[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきますAQSA8-P5.00-L10-B12-AC200
PM/PP
PG/PH
P寸の公差を変更
位置決めピン 高硬度ステンレス 小頭球面 -圧入-:関連画像
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
AQSA8-P5.00-L10-B12-PP100

型番リスト

型番
環境対応
特性・用途
導入側先端形状
熱処理
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
B(mm)
L(mm)
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応(10物質)
該当なし
-
1 ~ 3
3
m6
2 ~ 10
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 4
4
m6
2 ~ 10
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 5
5
m6
2 ~ 10
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 6
6
m6
2 ~ 15
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
2 ~ 7
7
m6
2 ~ 15
3 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 8
8
m6
2 ~ 15
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
2 ~ 9
9
m6
2 ~ 15
3 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
6 ~ 10
10
m6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
6 ~ 11
11
m6
2 ~ 20
4 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
6 ~ 12
12
m6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
6 ~ 13
13
m6
2 ~ 20
4 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
6 ~ 15
15
m6
2 ~ 20
4 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
6 ~ 16
16
m6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
8 ~ 18
18
m6
5 ~ 30
20 ~ 27
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 20
20
m6
5 ~ 30
20 ~ 30
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 22
22
m6
5 ~ 30
20 ~ 33
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 24
24
m6
5 ~ 30
20 ~ 36
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 25
25
m6
5 ~ 30
20 ~ 37
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 3
3
m6
2 ~ 10
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 4
4
m6
2 ~ 10
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 5
5
m6
2 ~ 10
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 6
6
m6
2 ~ 12
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
2 ~ 7
7
m6
2 ~ 15
4 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
3 ~ 8
8
m6
2 ~ 15
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
3 ~ 9
9
m6
2 ~ 15
4 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
6 ~ 10
10
m6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
6 ~ 11
11
m6
2 ~ 20
5 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
6 ~ 12
12
m6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
6 ~ 13
13
m6
2 ~ 20
5 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
6 ~ 15
15
m6
2 ~ 20
5 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
6 ~ 16
16
m6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
8 ~ 18
18
m6
5 ~ 30
20 ~ 27
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
13 ~ 20
20
m6
5 ~ 30
20 ~ 30
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
13 ~ 22
22
m6
5 ~ 30
20 ~ 33
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
13 ~ 24
24
m6
5 ~ 30
20 ~ 36
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
13 ~ 25
25
m6
5 ~ 30
20 ~ 37
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
1 ~ 3
3
g6
2 ~ 10
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 4
4
g6
2 ~ 10
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 5
5
g6
2 ~ 10
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 6
6
g6
2 ~ 15
3 ~ 10
-
10

1個

-( - )

3日目

-
-
なし
2 ~ 7
7
g6
2 ~ 15
3 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
2 ~ 8
8
g6
2 ~ 15
3 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
2 ~ 9
9
g6
2 ~ 15
3 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
6 ~ 10
10
g6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
6 ~ 11
11
g6
2 ~ 20
4 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
6 ~ 12
12
g6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
6 ~ 13
13
g6
2 ~ 20
4 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
6 ~ 15
15
g6
2 ~ 20
4 ~ 20
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
-
6 ~ 16
16
g6
2 ~ 20
4 ~ 20
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
8 ~ 18
18
g6
5 ~ 30
20 ~ 27
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 20
20
g6
5 ~ 30
20 ~ 30
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 22
22
g6
5 ~ 30
20 ~ 33
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 24
24
g6
5 ~ 30
20 ~ 36
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
なし
13 ~ 25
25
g6
5 ~ 30
20 ~ 37
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 3
3
g6
2 ~ 10
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 4
4
g6
2 ~ 10
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 5
5
g6
2 ~ 10
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
2 ~ 6
6
g6
2 ~ 12
4 ~ 10
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
なし
2 ~ 7
7
g6
2 ~ 15
4 ~ 10
なし
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
ダイヤ
-
3 ~ 8
8
g6
2 ~ 15
4 ~ 10
-
10

1個

-( - )

3日目

Loading...

詳細情報

基本情報

高硬度ステンレス小頭球面の選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口大口
数 量1~45~1920~4950~100101~500501~10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常+2日+4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00
[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン 高硬度ステンレス 小頭球面 -圧入-

位置決めピン 高硬度ステンレス 小頭球面 -圧入-

    【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭球面 -圧入-

    【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭球面 -圧入-

      位置決めピン 高硬度ステンレス 大頭球面 -圧入-

      位置決めピン 高硬度ステンレス 大頭球面 -圧入-

        位置決めピン 高硬度ステンレス 小頭球面 -めねじ-

        位置決めピン 高硬度ステンレス 小頭球面 -めねじ-

          位置決めピン 高硬度ステンレス 小頭テーパ -圧入-

          位置決めピン 高硬度ステンレス 小頭テーパ -圧入-

            位置決めピン 高硬度ステンレス 小頭フラット -圧入-

            位置決めピン 高硬度ステンレス 小頭フラット -圧入-

              【クリーン洗浄品】位置決めピン 高硬度ステンレス 大頭球面 -圧入-

              【クリーン洗浄品】位置決めピン 高硬度ステンレス 大頭球面 -圧入-

                【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭球面 -めねじ-

                【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭球面 -めねじ-

                  【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭テーパ -圧入-

                  【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭テーパ -圧入-

                    位置決めピン 高硬度ステンレス 大頭球面 -めねじ-

                    位置決めピン 高硬度ステンレス 大頭球面 -めねじ-

                      【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭フラット -圧入-

                      【クリーン洗浄品】位置決めピン 高硬度ステンレス 小頭フラット -圧入-

                        位置決めピン 高硬度ステンレス 大頭球面 -おねじ-

                        位置決めピン 高硬度ステンレス 大頭球面 -おねじ-

                          位置決めピン 高硬度ステンレス 大頭テーパ -圧入-

                          位置決めピン 高硬度ステンレス 大頭テーパ -圧入-

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   3日目   3日目   3日目   3日目   6日目   6日目   6日目   3日目   6日目   3日目   3日目
                            基本形状 小頭 小頭 大頭 小頭 小頭 小頭 大頭 小頭 小頭 大頭 小頭 大頭 大頭
                            導入側先端タイプ 球面 球面 球面 球面 テーパ フラット 球面 球面 テーパ 球面 フラット 球面 テーパ
                            取付側形状 ストレート(圧入) ストレート(圧入) ストレート(圧入) めねじ ストレート(圧入) ストレート(圧入) ストレート(圧入) めねじ ストレート(圧入) めねじ ストレート(圧入) おねじ ストレート(圧入)
                            表面処理 なし なし なし なし なし なし なし なし なし なし なし なし なし
                            材質 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス 高硬度ステンレス

                            位置決めピン 高硬度ステンレス 小頭球面 -圧入-のレビュー

                            評価 4.4 平均満足度:4.4 9件のレビュー
                            ワークの位置決め
                            評価 3.0満足度:3.02023/06/27
                            ワークの位置決めに使用しました。
                            思い通りに設置できました。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決め
                            評価 5.0満足度:5.02023/02/20
                            治具の部品位置決めに使用。外径が0.01単位で指定できるので微妙な調整に便利です

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品位置決め
                            評価 5.0満足度:5.02021/11/18
                            ピンの精度が高いため、製品の位置決め精度が高い。表面の粗さも良く、製品に傷を付けることなく使用できるので使いやすい。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決め用
                            評価 4.0満足度:4.02021/04/06
                            位置決め用PINとして購入しました
                            動径で公差違いで半分の仕様で購入しました
                            納期と価格で図面を書くより断然良いですね

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具設計 治具製作
                            評価 4.0満足度:4.02020/02/04
                            治具設計にて自由に形状を変えることが出来、設計の幅が広がりました。また。表面処理バリエーションが増えるともっと良いです。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
