位置決めピン　高硬度ステンレス　小頭球面　－めねじ－

位置決めピン　高硬度ステンレス　小頭球面　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.4平均満足度4.4 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス小頭球面の選べる寸法・追加工が大幅に増えました。1,000個ま...

詳細情報を確認する

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定32件の候補があります。

Loading...

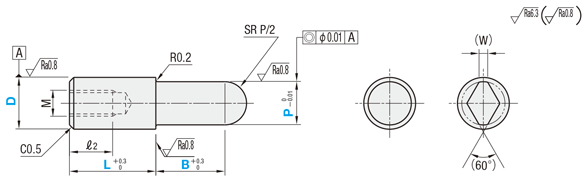

外形図・規格表

●めねじ

（丸）

（ダイヤ）

位置決めピン　高硬度ステンレス　小頭球面　－めねじ－:関連画像

※D公差g6・h7は導入部がつきません。（ℓ1）
[ ! ]ダイヤ形状はニゲ溝がつきます。

位置決めピン　高硬度ステンレス　小頭球面　－めねじ－:関連画像
[ M ]材質[ H ]硬度ピン
形状		めねじ
D公差
g6h7
高硬度ステンレス35HRC～丸AQSTAAQSTHA
ダイヤAQSTDAQSTHD
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。

規格表

型式 P−L−B
   −
Type D
AQSA 4−P2.01−L6−B5.5
■公差
D又はPm6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		0
−0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		0
−0.012
6.01～10.00＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		0
−0.015
10.01～18.00＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		0
−0.018
18.01～25.50＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021
■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		M
(並目)		＊締付トルク
N・cm		ℓ2(W)￥基準単価
丸形状		￥基準単価
ダイヤ形状
TypeD
＜丸＞
AQSTA(g6)
AQSTHA(h7)

＜ダイヤ＞
AQSTD(g6)
AQSTHD(h7)		64.00～6.008(9)～122.0～12.0M314751.51,1101,270
86.00～8.0011(12)～162.0～15.0M433361.81,1701,320
107.00～10.0011(12)～203.0～20.0M567682.21,2601,420
127.00～12.002.51,3001,460
138.00～13.005.0～20.0M61156931,3701,520
168.00～16.0041,4601,640
2013.00～20.0017(18)～305.0～30.051,8001,960
2513.00～25.0017(18)～372,0202,170
[ ! ]L寸（　）はダイヤ形状に適用　[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
（P寸公差変更は3日目出荷・ストーク適用可）
追加工
コード		追加工内容適用条件指定例\/1Code
ACエアーベント（エアー抜き溝）
加工を追加
位置決めピン　高硬度ステンレス　小頭球面　－めねじ－:関連画像
[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきますAQSTA8-P5.00-L10-B12-AC200
LACレンチ穴を追加
位置決めピン　高硬度ステンレス　小頭球面　－めねじ－:関連画像
[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。
[ ! ]D≧8に適用　[ ! ]めねじのみ適用
適用寸法レンチ穴寸法
PBQ
～9.995.0～ 9.92
10.0～30.02.5
10.00～5.0～ 7.92
8.0～11.92.5
12.0～30.03.5
AQSTA8-P5.00-L10-B12-LAC300
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　小頭球面　－めねじ－:関連画像
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
AQSTA8-P5.00-L10-B12-PM100

型番リスト

表示件数:
  1. 1
型番
導入側先端形状
熱処理
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
ねじ径M(mm)
B(mm)
L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
-
4 ～ 6
6
g6
3
2 ～ 12
8 ～ 12
-
10

1個

-( - )

3日目

丸
-
6 ～ 8
8
g6
4
2 ～ 15
11 ～ 16
-
10

1個

-( - )

3日目

丸
-
7 ～ 10
10
g6
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

3日目

丸
-
7 ～ 12
12
g6
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

3日目

丸
なし
8 ～ 13
13
g6
6
5 ～ 20
11 ～ 20
なし
10

1個

-( - )

3日目

丸
-
8 ～ 16
16
g6
6
5 ～ 20
11 ～ 20
-
10

1個

-( - )

3日目

丸
なし
13 ～ 20
20
g6
6
5 ～ 30
17 ～ 30
なし
10

1個

-( - )

3日目

丸
なし
13 ～ 25
25
g6
6
5 ～ 30
17 ～ 37
なし
10

1個

-( - )

3日目

ダイヤ
-
4 ～ 6
6
g6
3
2 ～ 12
9 ～ 12
-
10

1個

-( - )

3日目

ダイヤ
-
6 ～ 8
8
g6
4
2 ～ 15
12 ～ 16
-
10

1個

-( - )

3日目

ダイヤ
-
7 ～ 10
10
g6
5
3 ～ 20
12 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
-
7 ～ 12
12
g6
5
3 ～ 20
12 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
なし
8 ～ 13
13
g6
6
5 ～ 20
12 ～ 20
なし
10

1個

-( - )

3日目

ダイヤ
-
8 ～ 16
16
g6
6
5 ～ 20
12 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
なし
13 ～ 20
20
g6
6
5 ～ 30
18 ～ 30
なし
10

1個

-( - )

3日目

ダイヤ
なし
13 ～ 25
25
g6
6
5 ～ 30
18 ～ 37
なし
10

1個

-( - )

3日目

丸
-
4 ～ 6
6
h7
3
2 ～ 12
8 ～ 12
-
10

1個

-( - )

3日目

丸
-
6 ～ 8
8
h7
4
2 ～ 15
11 ～ 16
-
10

1個

-( - )

3日目

丸
-
7 ～ 10
10
h7
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

3日目

丸
-
7 ～ 12
12
h7
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

3日目

丸
なし
8 ～ 13
13
h7
6
5 ～ 20
11 ～ 20
なし
10

1個

-( - )

3日目

丸
-
8 ～ 16
16
h7
6
5 ～ 20
11 ～ 20
-
10

1個

-( - )

3日目

丸
なし
13 ～ 20
20
h7
6
5 ～ 30
17 ～ 30
なし
10

1個

-( - )

3日目

丸
なし
13 ～ 25
25
h7
6
5 ～ 30
17 ～ 37
なし
10

1個

-( - )

3日目

ダイヤ
-
4 ～ 6
6
h7
3
2 ～ 12
9 ～ 12
-
10

1個

-( - )

3日目

ダイヤ
-
6 ～ 8
8
h7
4
2 ～ 15
12 ～ 16
-
10

1個

-( - )

3日目

ダイヤ
-
7 ～ 10
10
h7
5
3 ～ 20
12 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
-
7 ～ 12
12
h7
5
3 ～ 20
12 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
なし
8 ～ 13
13
h7
6
5 ～ 20
12 ～ 20
なし
10

1個

-( - )

3日目

ダイヤ
-
8 ～ 16
16
h7
6
5 ～ 20
12 ～ 20
-
10

1個

-( - )

3日目

ダイヤ
なし
13 ～ 20
20
h7
6
5 ～ 30
18 ～ 30
なし
10

1個

-( - )

3日目

ダイヤ
なし
13 ～ 25
25
h7
6
5 ～ 30
18 ～ 37
なし
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

高硬度ステンレス小頭球面の選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
