位置決めピン　高硬度ステンレス　小頭フラット　－圧入－

位置決めピン　高硬度ステンレス　小頭フラット　－圧入－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.8平均満足度4.8 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス小頭フラットの選べる寸法・追加工が大幅に増えました。1,000...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定72件の候補があります。

Loading...

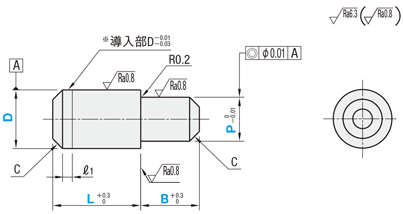

外形図・規格表

●圧入
位置決めピン　高硬度ステンレス　小頭フラット　－圧入－:関連画像
※D公差g6・h7は導入部がつきません。（ℓ1）
[ M ]材質[ H ]硬度圧入
D公差
m6p6g6h7
高硬度ステンレス35HRC～ADSCADSPCADSGCADSHC
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。

規格表

型式 P−L−B
   −
Type D
ADSC 5−P3.98−L6−B3.0
■公差
D又はPm6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		0
−0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		0
−0.012
6.01～10.00＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		0
−0.015
10.01～18.00＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		0
−0.018
18.01～25.50＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021
■圧入
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		Cℓ1￥基準単価
TypeD
ADSC(m6)
ADSPC(p6)
ADSGC(g6)
ADSHC(h7)		31.00～3.003～102.0～10.00.11530
42.00～4.000.5540
52.00～5.00580
62.00～6.002.0～12.0640
72.00～7.002.0～15.0670
82.00～8.00690
92.00～8.00750
106.00～10.004～202.0～20.01790
116.00～11.00810
126.00～12.00830
136.00～13.00870
156.00～15.00960
166.00～16.001,010
186.00～18.0012～307.0～30.01,190
2013.00～20.0020～401,380
2213.00～22.001,440
2413.00～24.001,500
2513.00～25.001,560
[ ! ]L寸＝3の場合、C＝0.5 ℓ1＝1となります。

追加工

 5 日目出荷
（P寸公差変更は3日目出荷・ストーク適用可）
追加工
コード		追加工内容適用条件指定例\/1Code
ACエアーベント（エアー抜き溝）
加工を追加
位置決めピン　高硬度ステンレス　小頭フラット　－圧入－:関連画像
[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきます
[ ! ]D≦3.0の時、C0.5以下になります		ADSC10-P7.98-L12-B10.0-AC200
CNC面取りサイズを変更
位置決めピン　高硬度ステンレス　小頭フラット　－圧入－:関連画像
P寸部C面取りをC0.5以下に変更します
[ ! ]圧入　D≧4　[ ! ]めねじ　D≧6
[ NG ]D寸部には適用しません		ADSC10-P7.98-L12-B10.0-CN無料
RAC六角穴を追加
位置決めピン　高硬度ステンレス　小頭フラット　－圧入－:関連画像
[ ! ]S+3≦P-2
[ NG ]LACとの併用不可
D適用寸法六角穴寸法
BSe
8～94.0～32
10～116.5～
12～156.5～
16～189.5～42.5
20～256.0～64
ADSC10-P7.98-L12-B10.0-RAC600
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　小頭フラット　－圧入－:関連画像
[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
ADSC10-P7.98-L12-B10.0-PM100

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
環境対応
特性・用途
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
B(mm)
L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
該当なし
1 ～ 3
3
m6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 4
4
m6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 5
5
m6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 6
6
m6
2 ～ 12
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 7
7
m6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
8
m6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
9
m6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 10
10
m6
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 11
11
m6
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 12
12
m6
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 13
13
m6
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 15
15
m6
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 16
16
m6
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 18
18
m6
7 ～ 30
12 ～ 30
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 20
20
m6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 22
22
m6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 24
24
m6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 25
25
m6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
1 ～ 3
3
g6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 4
4
g6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 5
5
g6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 6
6
g6
2 ～ 12
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 7
7
g6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
8
g6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
9
g6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 10
10
g6
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 11
11
g6
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 12
12
g6
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

-
-
6 ～ 13
13
g6
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 15
15
g6
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 16
16
g6
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 18
18
g6
7 ～ 30
12 ～ 30
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 20
20
g6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 22
22
g6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 24
24
g6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 25
25
g6
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
1 ～ 3
3
h7
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 4
4
h7
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 5
5
h7
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 6
6
h7
2 ～ 12
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 7
7
h7
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
8
h7
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
9
h7
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 10
10
h7
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 11
11
h7
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 12
12
h7
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 13
13
h7
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 15
15
h7
2 ～ 20
4 ～ 20
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 16
16
h7
2 ～ 20
4 ～ 20
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
6 ～ 18
18
h7
7 ～ 30
12 ～ 30
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 20
20
h7
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 22
22
h7
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 24
24
h7
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
13 ～ 25
25
h7
7 ～ 30
20 ～ 40
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
1 ～ 3
3
p6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 4
4
p6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 5
5
p6
2 ～ 10
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 6
6
p6
2 ～ 12
3 ～ 10
-
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 7
7
p6
2 ～ 15
3 ～ 10
なし
10

1個

-( - )

7日目

RoHS対応（10物質）
該当なし
2 ～ 8
8
p6
2 ～ 15
3 ～ 10
-
10

1個

-( - )

7日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

高硬度ステンレス小頭フラットの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めピン　高硬度ステンレス　小頭フラット　－圧入－

位置決めピン　高硬度ステンレス　小頭フラット　－圧入－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭フラット　－圧入－

    【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭フラット　－圧入－

      位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

      位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

        位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

        位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

          【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－圧入－

            【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

            【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

              位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

              位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                  【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                  【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

                    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                    【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－

                      【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－めねじ－

                      【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－めねじ－

                        【クリーン洗浄品】位置決めピン　小頭テーパタイプ　－圧入－

                        【クリーン洗浄品】位置決めピン　小頭テーパタイプ　－圧入－

                          【クリーン洗浄品】位置決めピン　小頭フラットタイプ　ＤＰ公差選択　－めねじ－

                          【クリーン洗浄品】位置決めピン　小頭フラットタイプ　ＤＰ公差選択　－めねじ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 7日目   6日目～   7日目   7日目   6日目～   6日目～   7日目   3日目～   6日目～   6日目～   3日目～   3日目～   5日目～
                            基本形状 小頭 小頭 大頭 小頭 大頭 小頭 大頭 大頭 大頭 大頭 小頭 小頭 小頭
                            導入側先端形状 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 - 丸
                            導入側先端タイプ フラット フラット フラット フラット フラット フラット フラット フラット フラット フラット フラット テーパ フラット
                            取付側形状 ストレート（圧入） ストレート（圧入） ストレート（圧入） めねじ ストレート（圧入） めねじ めねじ おねじ めねじ おねじ めねじ ストレート（圧入） めねじ
                            表面処理 なし なし なし なし なし なし なし なし なし なし - - -

                            位置決めピン　高硬度ステンレス　小頭フラット　－圧入－のレビュー

                            評価 4.8 平均満足度：4.8 6件のレビュー
                            1. 星５
                              83%
                            2. 星４
                              17%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            位置決めピンで使用
                            評価 4.0満足度：4.02023/01/18
                            簡易金型位置決めで調整が必要で、自社加工より短納期でコスパが良かったので、購入選定しました。摩耗もなく使用できているので、今後の位置決めに利用して行きたいと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具に使用
                            評価 5.0満足度：5.02021/11/02
                            外径、公差を指定出来るのでいろんな設計が出来るので非常に簡単に選定が出来る。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の位置決め用
                            評価 5.0満足度：5.02021/02/04
                            治具の位置決めとして使用しました。
                            径の選択肢が多いので使用しやすかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具のパイロットピン
                            評価 5.0満足度：5.02019/06/01
                            加工治具のパイロットピンとして使用。種類も豊富で寸法も細かく指定できるので助かるが、逆に多すぎて選定に迷う。サイトも重いし。全長いくらで、径がいくらで・・・で候補がすぐ出ると助かる。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            冶具の一部
                            評価 5.0満足度：5.02019/05/31
                            ワイヤー加工用の冶具の一部、製品の穴でしか平行、センター出しが
                            出来ない場合の冶具用に使用。錆にくいので良い。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            6件全て見る

                            位置決めピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
