位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレス小頭フラットの選べる寸法・追加工が大幅に増えました。1,000...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定16件の候補があります。

Loading...

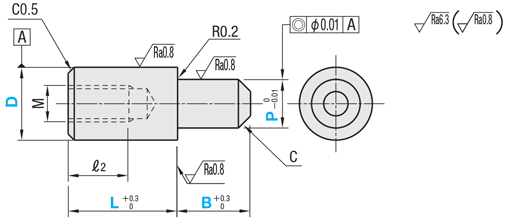

外形図・規格表

●めねじ
位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－:関連画像
[ M ]材質[ H ]硬度めねじ
D公差
g6h7
高硬度ステンレス35HRC～ADSTCADSTHC
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。

規格表

型式 P−L−B
   −
Type D
ADSC 5−P3.98−L6−B3.0
■公差
D又はPm6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		0
−0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		0
−0.012
6.01～10.00＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		0
−0.015
10.01～18.00＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017		0
−0.018
18.01～25.50＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021
■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		M
(並目)		＊締付トルク
N・cm		Cℓ2￥基準単価
TypeD
ADSTC(g6)
ADSTHC(h7)		64.00～6.008～122.0～12.0M3147151,040
86.00～8.0011～162.0～15.0M433361,090
107.00～10.0011～203.0～20.0M567681,190
127.00～12.001,230
138.00～13.005.0～20.0M6115691,270
168.00～16.001,390
2013.00～20.0016～305.0～30.01,690
2513.00～25.0016～371,890
[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
(P寸公差変更は3日目出荷・ストーク適用可)
追加工
コード		追加工内容適用条件指定例\/1Code
ACエアーベント(エアー抜き溝)
加工を追加
位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－:関連画像		[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきます
[ ! ]D≦3.0の時、C0.5以下になります		ADSTC10-P6.98-L12-B10.0-AC200
CNC面取りサイズを変更
位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－:関連画像		P寸部C面取りをC0.5以下に変更します
[ ! ]圧入　D≧4　[ ! ]めねじ　D≧6
[ NG ]D寸部には適用しません		ADSTC10-P6.98-L12-B10.0-CN無料
RAC六角穴を追加
位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－:関連画像		[ ! ]S+3≦P-2
[ NG ]LACとの併用不可
D適用寸法六角穴寸法
BSe
8～94.0～32
10～116.5～
12～156.5～
16～189.5～42.5
20～256.0～64
ADSTC10-P6.98-L12-B10.0-RAC600
LACレンチ穴を追加
位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－:関連画像		[ ! ]D≧8に適用　[ ! ]めねじのみ適用
[ NG ]RACとの併用不可
適用寸法レンチ穴寸法
PBQ
～9.995.0～ 9.92
10.0～30.02.5
10.00～5.0～ 7.92
8.0～11.92.5
12.0～30.03.5
ADSTC10-P6.98-L12-B10.0-LAC300
PM/PP
PG/PH		P寸の公差を変更
位置決めピン　高硬度ステンレス　小頭フラット　－めねじ－:関連画像		[ ! ]3日目出荷
[ ! ]数量スライド適用します
指定公差
PMm6
PPp6
PGg6
PHh7
ADSTC10-P6.98-L12-B10.0-PH100

型番リスト

表示件数:
  1. 1
型番
位置決め側外径 P(mm)
取付側外径 D(mm)
取付側公差
ねじ径M(mm)
B(mm)
L(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4 ～ 6
6
g6
3
2 ～ 12
8 ～ 12
-
10

1個

-( - )

7日目

6 ～ 8
8
g6
4
2 ～ 15
11 ～ 16
-
10

1個

-( - )

7日目

7 ～ 10
10
g6
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

7日目

7 ～ 12
12
g6
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

7日目

8 ～ 13
13
g6
6
5 ～ 20
11 ～ 20
なし
10

1個

-( - )

7日目

8 ～ 16
16
g6
6
5 ～ 20
11 ～ 20
-
10

1個

-( - )

7日目

13 ～ 20
20
g6
6
5 ～ 30
16 ～ 30
なし
10

1個

-( - )

7日目

13 ～ 25
25
g6
6
5 ～ 30
16 ～ 37
なし
10

1個

-( - )

7日目

4 ～ 6
6
h7
3
2 ～ 12
8 ～ 12
-
10

1個

-( - )

7日目

6 ～ 8
8
h7
4
2 ～ 15
11 ～ 16
-
10

1個

-( - )

7日目

7 ～ 10
10
h7
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

7日目

7 ～ 12
12
h7
5
3 ～ 20
11 ～ 20
-
10

1個

-( - )

7日目

8 ～ 13
13
h7
6
5 ～ 20
11 ～ 20
なし
10

1個

-( - )

7日目

8 ～ 16
16
h7
6
5 ～ 20
11 ～ 20
-
10

1個

-( - )

7日目

13 ～ 20
20
h7
6
5 ～ 30
16 ～ 30
なし
10

1個

-( - )

7日目

13 ～ 25
25
h7
6
5 ～ 30
16 ～ 37
なし
10

1個

-( - )

7日目

  1. 1

Loading...

詳細情報

基本情報

高硬度ステンレス小頭フラットの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～45～1920～4950～100101～500501～10001001以上
値引率基準単価5%15%20%30%50%お見積り
出荷日通常＋2日＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
