位置決めピン　高硬度ステンレス　ストレート先端形状選択　－めねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1703

評価 4.7平均満足度4.7 この商品のレビューをみる（8件）

通常価格(税別): -

税込価格: -

径を0.01mm単位で選べるストレート形状が初登場。お求め易い価格で1,000...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

ストレート
取付側形状：

めねじ
表面処理：

なし
熱処理：

なし
材質：

高硬度ステンレス
材質証明書：

対象
材質証明書：材質：

高硬度ステンレス

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

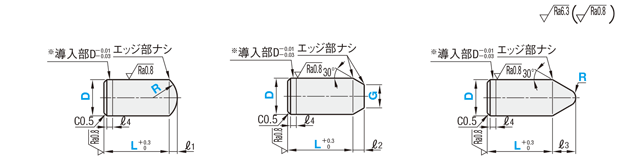

外形図・規格表

圧入

●先端形状R

●先端形状テーパ

●先端形状テーパR

[ ! ]ℓ₁＝R－位置決めピン　高硬度ステンレス　ストレート先端形状選択　－めねじ－:関連画像

[ ! ]ℓ₂＝ D－G2tan30° 　参考：2tan30°≒1.15

[ ! ]G＝Dの時C0.2程度の面取り

[ ! ]ℓ₃＝D2÷tan30°＋R－（R÷sin30°）

参考：tan30°≒0.577
sin30°＝0.5

めねじ

[ ! ]めねじの図面で特に記載の無い部分は、圧入と同じです。

※D公差g6・h7は導入部がつきません。（ℓ₄）

[ M ]材質	[ H ]硬度	先端形状	Type
			めねじ
高硬度ステンレス	35HRC～	Ｒ	APSTFR
		テーパ	APSTT
		テーパＲ	APSTTR

規格表

型式			D	−	L	−	R	−	G
		−
Type	D公差
APSFR	M	−	D6.25	−	L14.0	−	R6	−
APSTT	P	−	D3.30	−	L25.0			−	G3

■公差選択

D又はP	m6	p6	g6	h7
1.00 ～3.00	＋0.008	＋0.012	－0.002	0
1.00 ～3.00	＋0.002	＋0.006	－0.008	－0.010
3.01 ～6.00	＋0.012	＋0.020	－0.004	0
3.01 ～6.00	＋0.004	＋0.012	－0.012	－0.012
6.01 ～10.00	＋0.015	＋0.024	－0.005	0
6.01 ～10.00	＋0.006	＋0.015	－0.014	－0.015
10.01 ～18.00	＋0.018	＋0.029	－0.006	0
10.01 ～18.00	＋0.007	＋0.018	－0.017	－0.018
18.01 ～25.50	＋0.021	＋0.035	－0.007	0
18.01 ～25.50	＋0.008	＋0.022	－0.020	－0.021

■めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D 指定 0.01mm 単位	L 指定 0.1mm 単位	R 指定1mm単位	G 指定1mm単位	M (並目)	※締付トルク N・cm	￥基準単価
Type	D公差
				R・テーパR形状	テーパ形状
APSTFR(R) APSTT(テーパ) APSTTR(テーパR)	M(m6) P(p6) G(g6) H(h7)	6.01～7.99	10～60	R形状 R≧D/2 テーパR形状 R≦D/2	テーパ形状Ｇ≦D	M3	147	1,010
		8.00～10.99	15～60			M4	333	1,030
		11.00～14.99				M5	676	1,090
		15.00～17.99	17～60			M6	1156	1,200
		18.00～25.50						1,620

＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。
ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

型番リスト

表示件数:

型番	導入側先端タイプ	取付側外径 D(mm)	取付側公差	G(mm)	L(mm)	R(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

APSTFRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]	R	6.01 ～ 25.5	g6	-	10 ～ 60	3 ～ 100	10	1個	-( - )	3日目
APSTFRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]	R	6.01 ～ 25.5	h7	-	10 ～ 60	3 ～ 100	10	1個	-( - )	3日目
APSTFRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]	R	6.01 ～ 25.5	m6	-	10 ～ 60	3 ～ 100	10	1個	-( - )	3日目
APSTFRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]	R	6.01 ～ 25.5	p6	-	10 ～ 60	3 ～ 100	10	1個	-( - )	3日目
APSTTG-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]	テーパ	6.01 ～ 25.5	g6	1 ～ 25	10 ～ 60	-	10	1個	-( - )	3日目
APSTTH-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]	テーパ	6.01 ～ 25.5	h7	1 ～ 25	10 ～ 60	-	10	1個	-( - )	3日目
APSTTM-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]	テーパ	6.01 ～ 25.5	m6	1 ～ 25	10 ～ 60	-	10	1個	-( - )	3日目
APSTTP-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-10/1]	テーパ	6.01 ～ 25.5	p6	1 ～ 10	10 ～ 60	-	10	1個	-( - )	3日目
APSTTRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]	テーパR	6.01 ～ 25.5	g6	-	10 ～ 60	1 ～ 12	10	1個	-( - )	3日目
APSTTRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]	テーパR	6.01 ～ 25.5	h7	-	10 ～ 60	1 ～ 12	10	1個	-( - )	3日目
APSTTRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]	テーパR	6.01 ～ 25.5	m6	-	10 ～ 60	1 ～ 12	10	1個	-( - )	3日目
APSTTRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]	テーパR	6.01 ～ 25.5	p6	-	10 ～ 60	1 ～ 12	10	1個	-( - )	3日目

基本情報

径を0.01mm単位で選べるストレート形状が初登場。お求め易い価格で1,000個まで実7日でご提供します。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
